Вместительная каменка предназначена для закладки в нее камней общей

массой 300 кг и является мощным парогенератором. Большое количество

качественно нагретых камней, обеспечивает стабильность температурных и

паровых режимов в парильном помещении. Нагрев камней в каменке

происходит за счет эффективного теплообмена между топочной камерой (1),

газоходами (3) и камнями. Для обеспечения эффективного теплообмена

газоходы выполнены трехоборотными, таким образом отходящие дымовые газы

максимально отдают свое тепло. Нагретые до температуры свыше 300°С камни

позволяют получить легкий, перегретый мелкодисперсный пар.

Сварные швы топки, каменки и газоходов выполнены газоплотными и

проходят 100 % контроль на герметичность капиллярным способом по методу

проб «мел-керосин».

В печах данного типа применяются вентиляторные газовые горелки одно- или

двухступенчатого режима работы мощностью до 100 кВт, с установочными

размерами согласно EN 226. Устройство и принцип работы горелки изложены в

руководстве по монтажу и эксплуатации на соответствующий тип горелок.

ВНИМАНИЕ! Производитель оставляет за собой право вносить

незначительные изменения в конструкцию печи, не ухудшающие ее

потребительские качества.

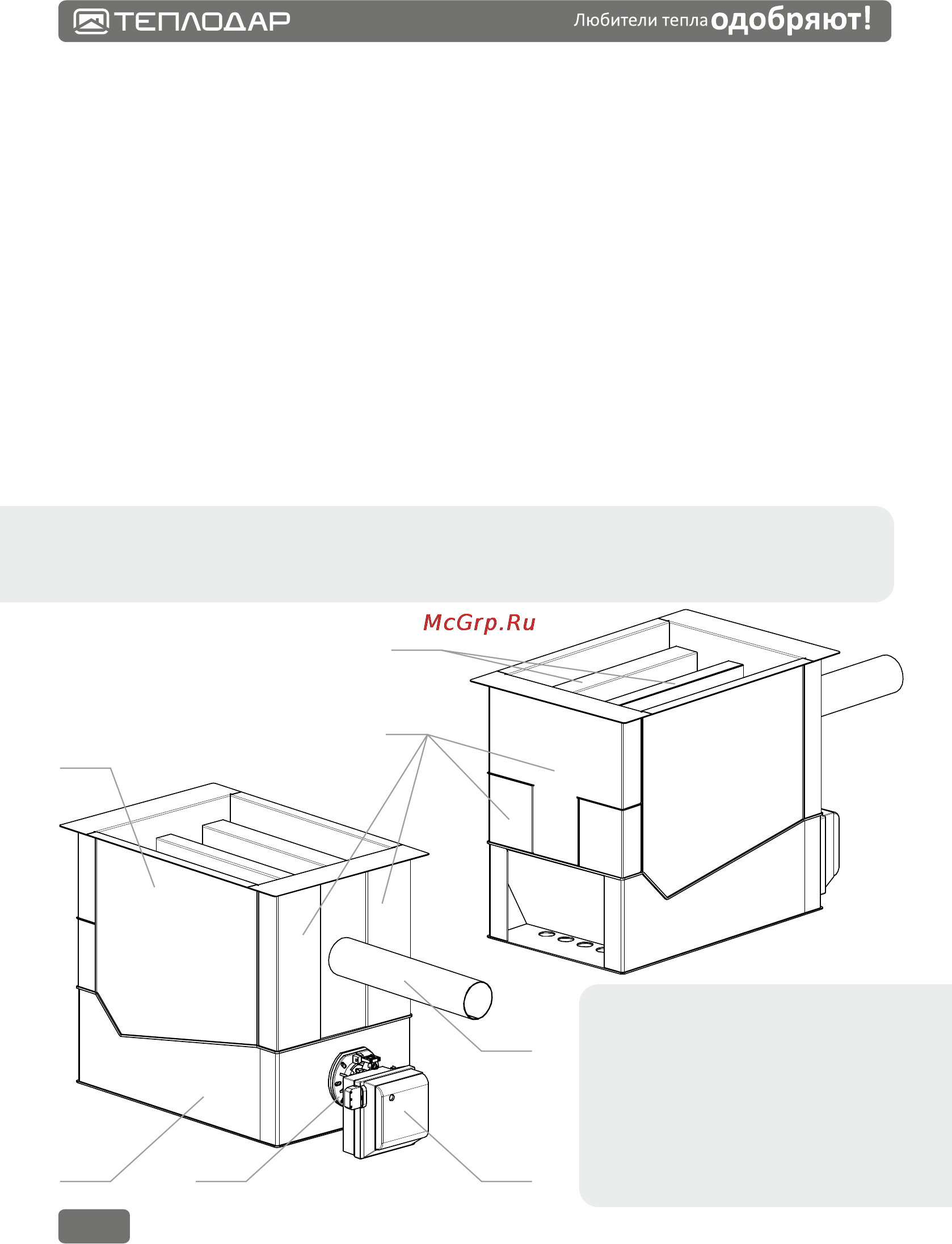

Рис. 1

Конструкция газовой печи-каменки «КомПАР»

1. Топочная камера

Каменка2.

Газоходы3.

Коллекторы4.

Газовая горелка 5.

(не входит в комплект поставки)

Установочный фланец6.

Патрубок дымосборника7.
