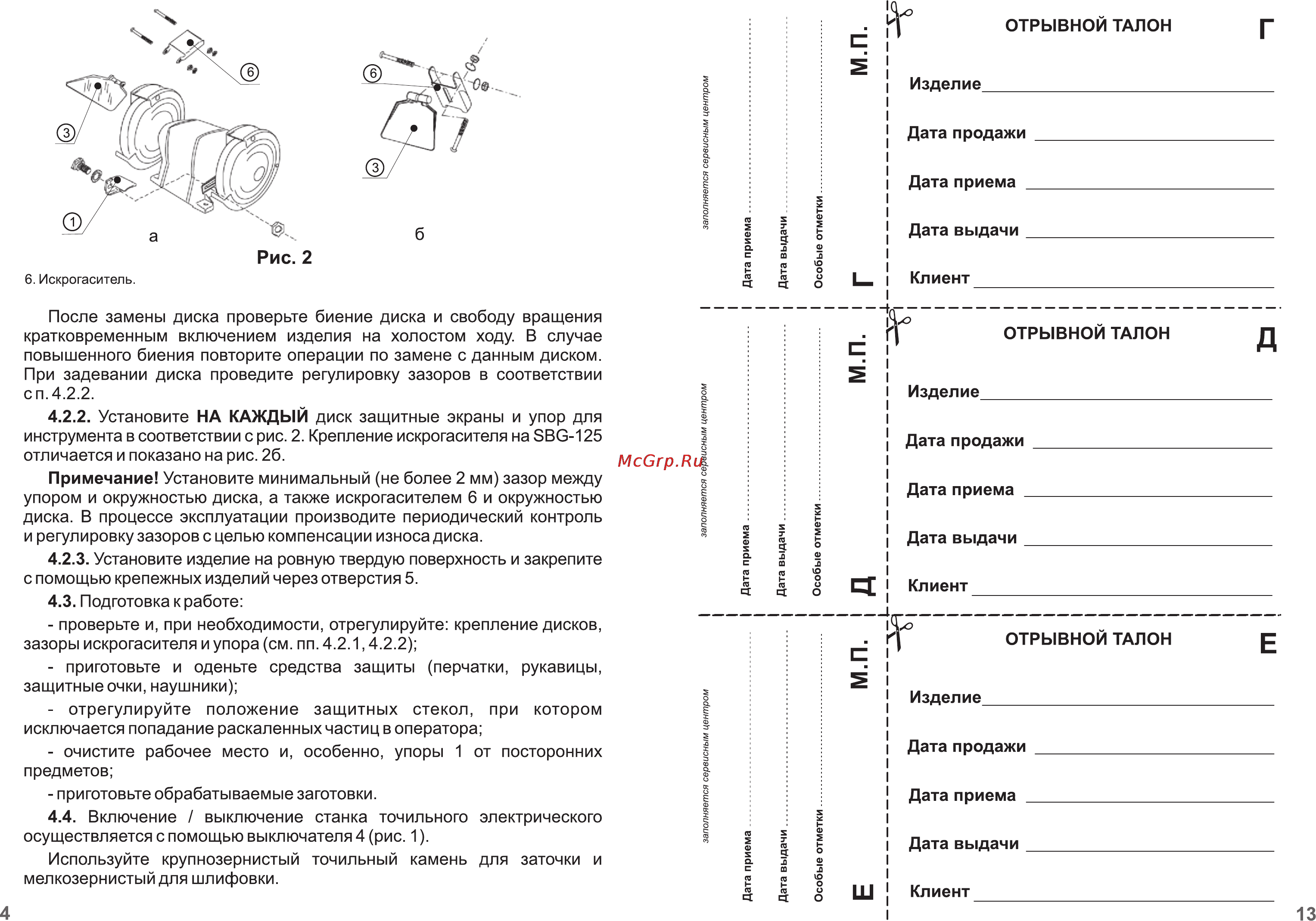

ОТРЫВНОЙ ТАЛОН Изделие Дата продажи Дата приема Дата выдачи Рис 2 6 Искрогаситель После замены диска проверьте биение диска и свободу вращения кратковременным включением изделия на холостом ходу В случае повышенного биения повторите операции по замене с данным диском При задевании диска проведите регулировку зазоров в соответствии сп 4 2 2 4 2 2 Установите НА КАЖДЫЙ диск защитные экраны и упор для инструмента в соответствии с рис 2 Крепление искрогасителя на 8ВС 125 отличается и показано на рис 26 Примечание Установите минимальный не более 2 мм зазор между упором и окружностью диска а также искрогасителем 6 и окружностью диска В процессе эксплуатации производите периодический контроль и регулировкузазоров с целью компенсации износа диска 4 2 3 Установите изделие на ровную твердую поверхность и закрепите с помощью крепежных изделий через отверстия 5 4 3 Подготовка к работе проверьте и при необходимости отрегулируйте крепление дисков зазоры искрогасителя и упора см пп 4 2 1 4 2 2 приготовьте и оденьте средства защиты перчатки рукавицы защитные очки наушники отрегулируйте положение защитных стекол при котором исключается попадание раскаленных частиц в оператора очистите рабочее место и особенно упоры 1 от посторонних предметов приготовьте обрабатываемые заготовки 4 4 Включение выключение станка точильного электрического осуществляется с помощью выключателя 4 рис 1 Используйте крупнозернистый точильный камень для заточки и мелкозернистый для шлифовки 4 Клиент ОТРЫВНОЙ ТАЛОН д Изделие Дата продажи Дата приема Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН Е Изделие Дата продажи Дата приема Дата выдачи Клиент 13
