Шаг 4

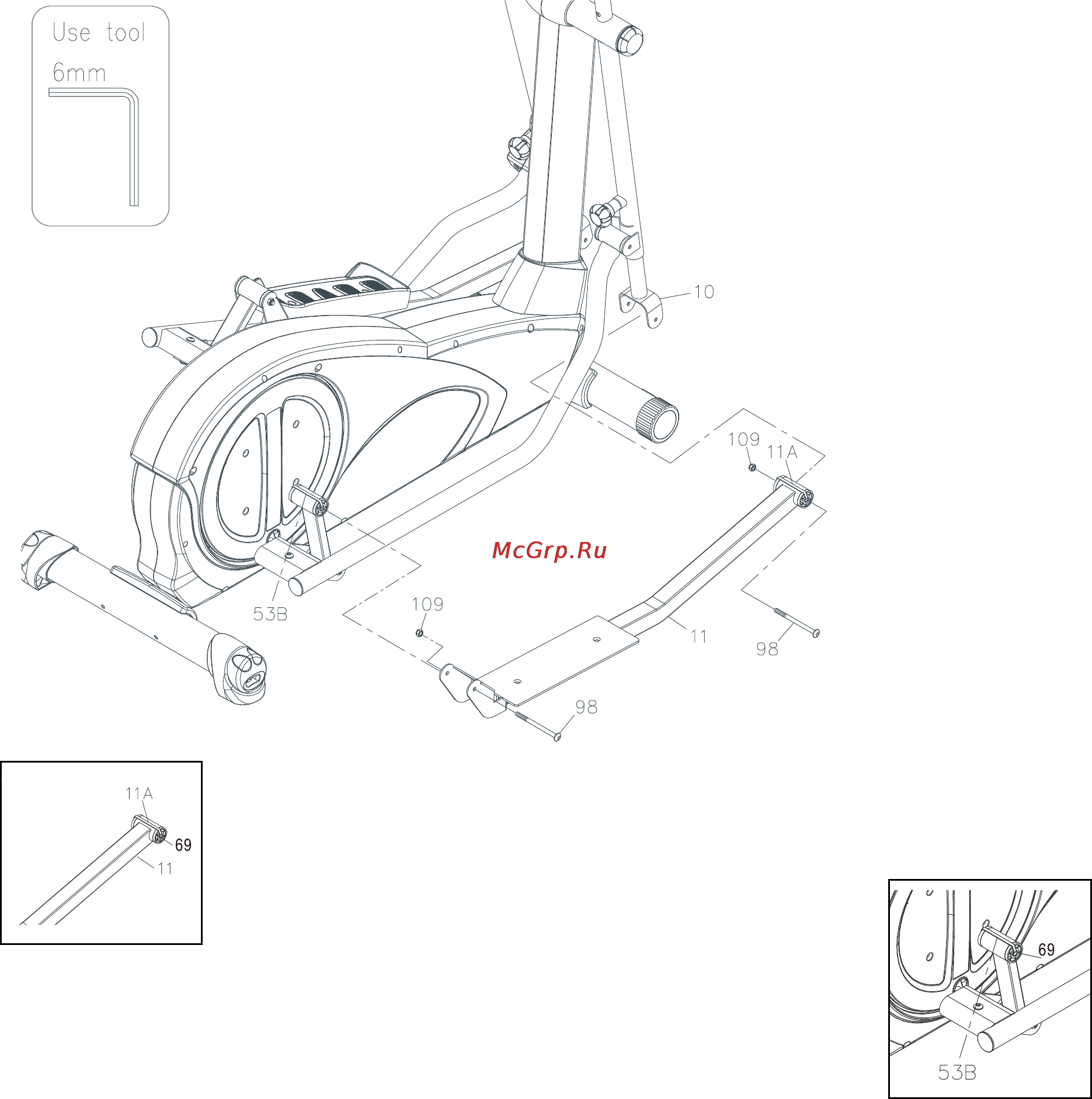

a. Закрепите правую опору педали (11) на рычаге (10), используя болт

(M8xp1.25x90mm)(98) и гайку (M8)(109). Не затягивайте болт и

гайку. Убедитесь, что болт (98) соединяет втулку (69) и правую

опору педали (11).

b. Закрепите правую опору педали (11) на правой

оси (53) и зафиксируйте с помощью болта

(M8xp1.25x90mm)(98) и гайки (M8)(109). Примечание: Убедитесь,

что болт (98) должен быть вкручен во втулку (69) и опору (11).

c. Затяните болты (98) и гайки (109).

d. Повторите действия для противоположной стороны.

e. Закрепите гайки (M8)(109) на стойке консоли (4) и основной раме (1), аккуратно

отрегулируйте положение стойки(4), чтобы расстояние между основной рамой (1) и

опорой (11) было одинаковым.

f. Затем зафиксируйте гайки (M8)(109) на стойке (4) и основной раме (1).

g. Протяните втулку (25) вниз до основной рамы (1).
