Шаг 3

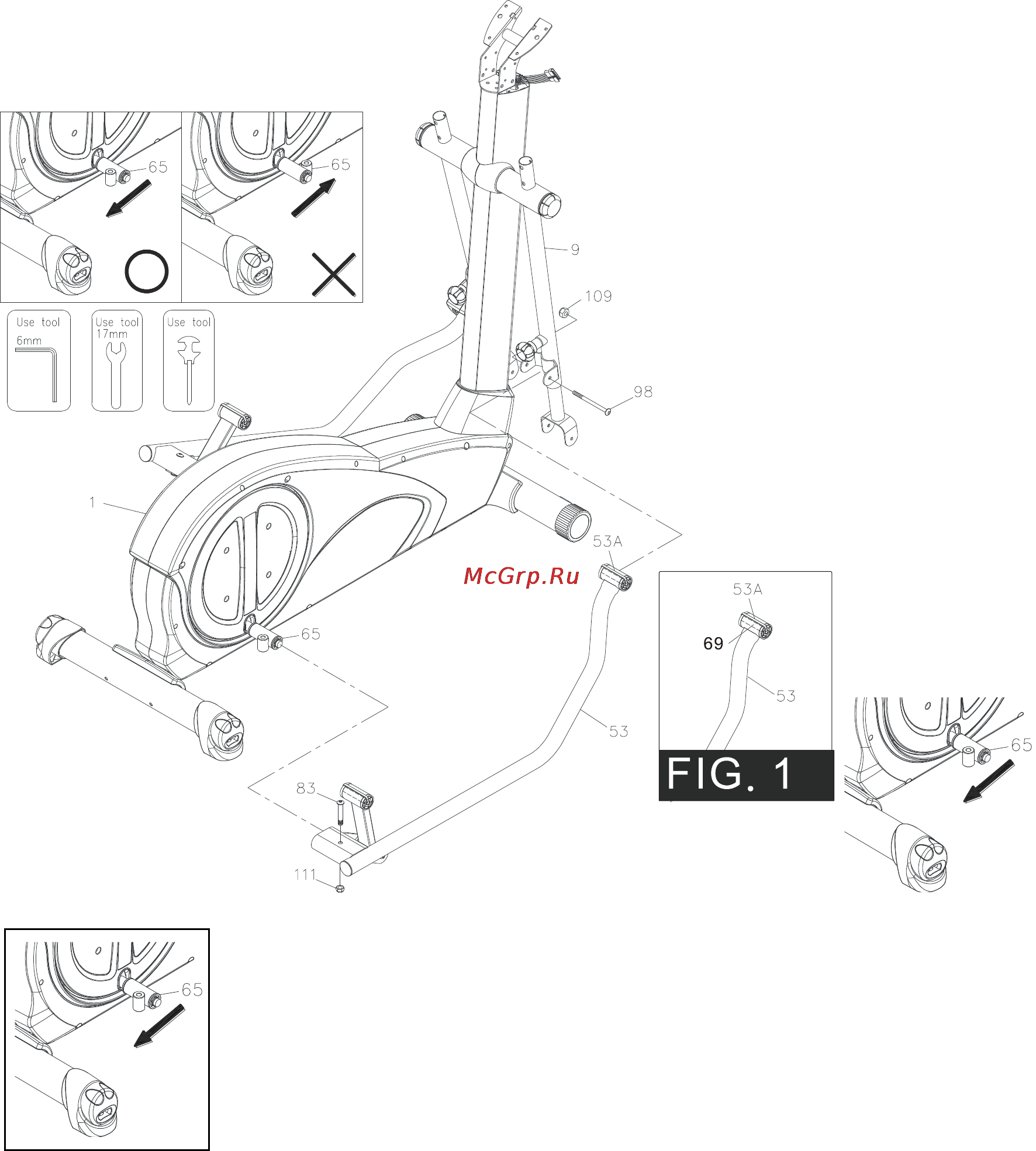

a. Закрепите заглушку правой оси (53) на верхней части

вспомогательной опоры (65), используя болт

(M10xp1.25x50mm)(83) и гайку (M10)(111). Примечание: Не

затягивайте болт и гайку слишком туго до полного завершения

сборки Шага 3.

b. Закрепите правую ось (53) на правом рычаге (9) и закрепите

болтом (M8xp1.25x90mm)(98) и гайкой (M8)(109).

c. Вернитесь к Шагу 1 и затяните болты (83) и гайки (111).

d. Повторите действия для противоположной стороны.
