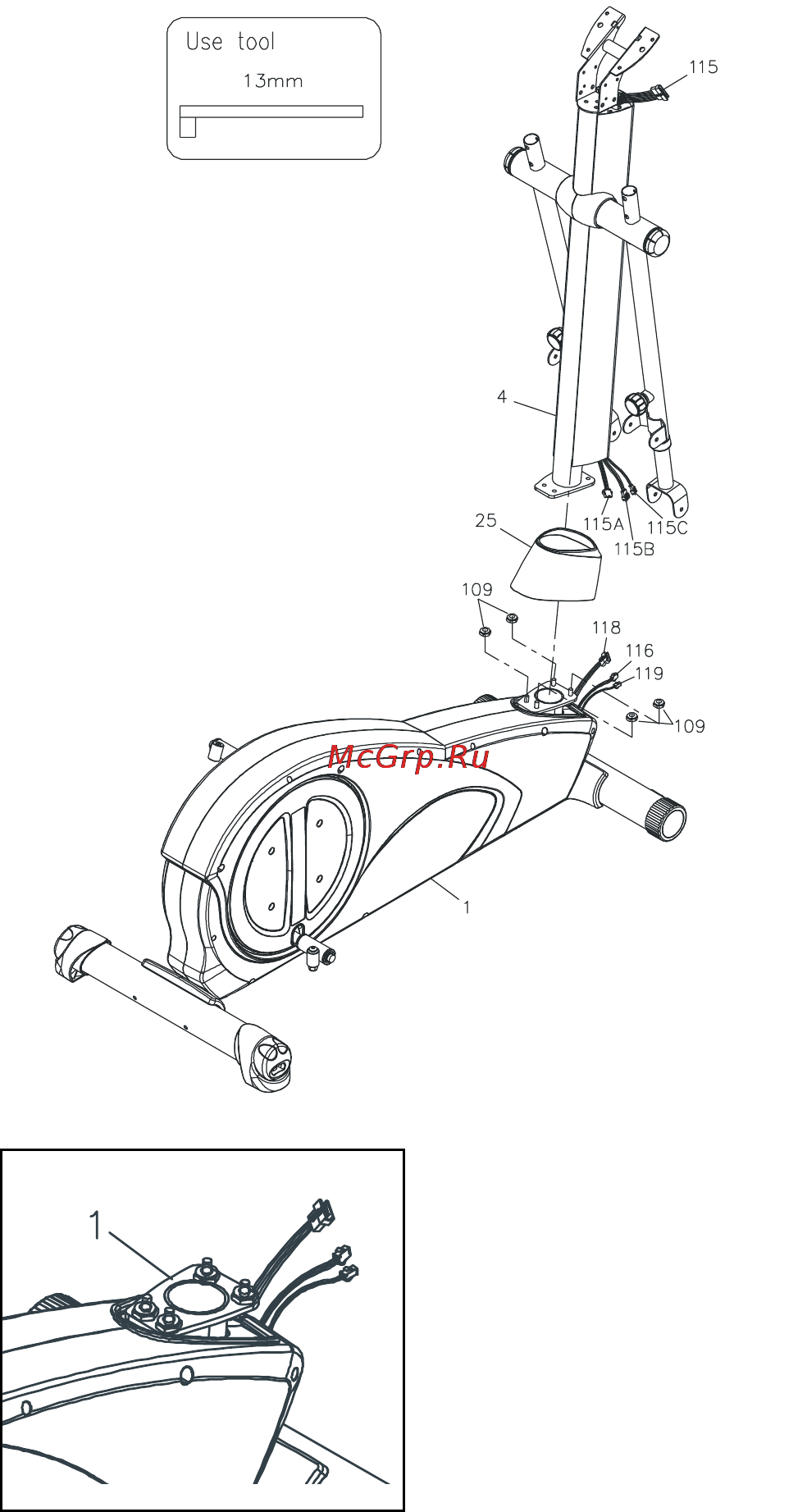

Шаг 2

Примечание: Во избежание повреждений во время

транспортировки гайки (M8) (109) закреплены на основной

раме (1), как изображено на рисунке слева.

a. Снимите гайки (M8) (109), закрепленные на основной

раме(1).

b. Закрепите втулку (25) на стойке (4). Будьте аккуратны, не

перетяните провода.

c. Закрепите стойку (4) на основной раме (1) и зафиксируйте

4 гайками (M8)(109). Примечание: Не затягивайте гайки (M8) (109) до завершения

сборки шага 4.

d. Соедините задний соединительный провод (115A) к проводу мотора (118). Будьте

аккуратны, не перетяните провода.

e. Соедините задний соединительный провод (115B) с проводом адаптера (116). Будьте

аккуратны, не перетяните провода.

f. Соедините задний соединительный провод (115C) с проводом сенсора (119). Будьте

аккуратны, не перетяните провода.
