Подключениепоследовательныхустройств



Подключите встраиваемый компьютер серии UC‐71xx к последовательному устройству(ам)с

помощьюпоследовательногокабеля.



Двапоследовательныхпорта(P1иP2)сразъемамиDB9«папа»могутбытьпрограммнонастроены

на интерфейсы RS‐232, RS‐422илиRS‐485. Назначения контактов приведены в следующих

таблицах:



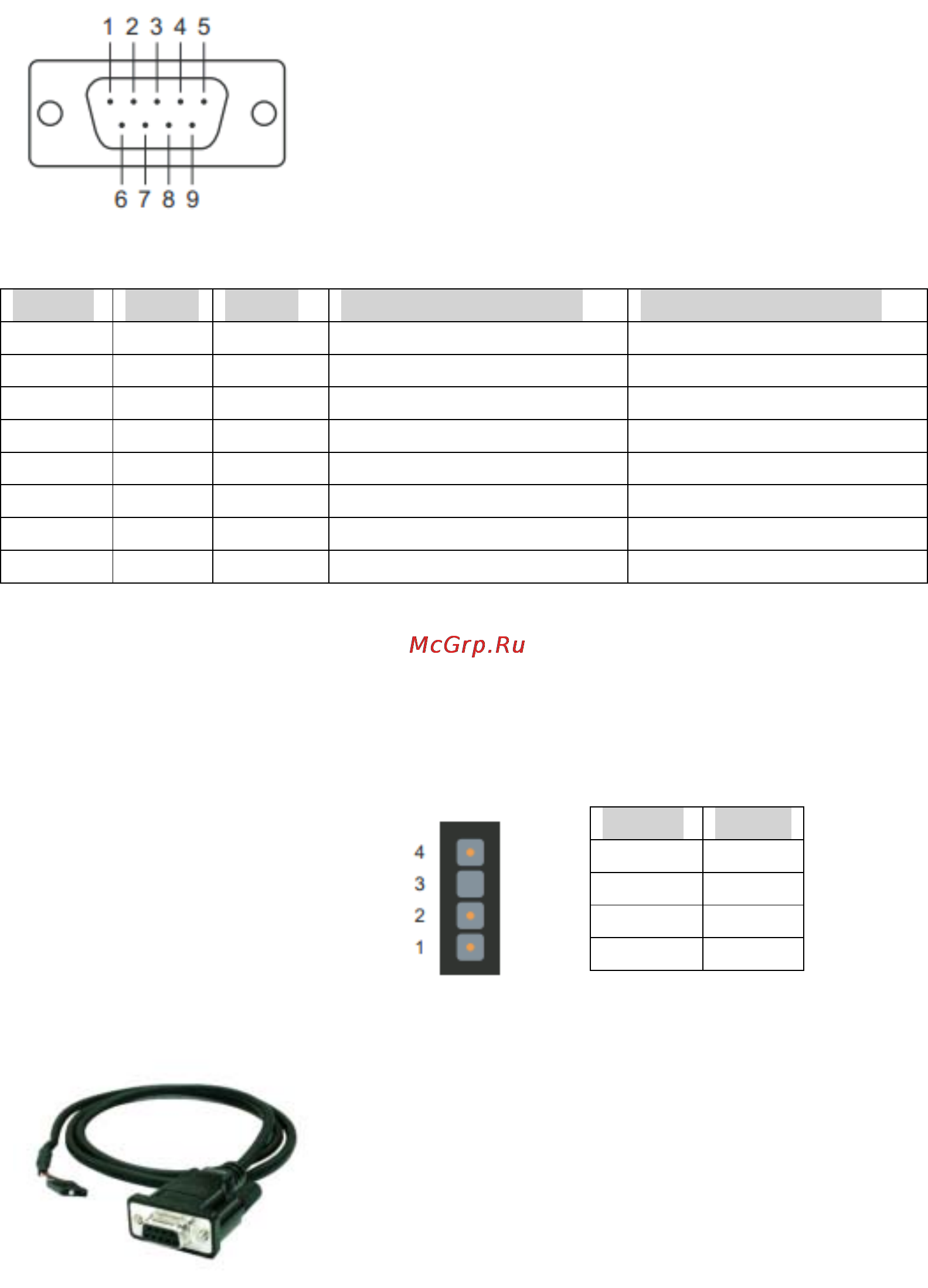

ПортDB9«папа»



НазначенияконтактовдляRS‐232/422/485

Разъем RS‐232 RS‐422 RS‐485(4‐проводный) RS‐485(2‐проводный)

1 DCD TxDA(‐) TxDA(‐) ‐‐‐

2 RxD TxDB(+) TxDB(+) ‐‐‐

3 TxD RxDB(+) RxDB(+) DataB(+)

4 DTR RxDA(‐) RxDA(‐) DataA(‐)

5 GND GND GND GND

6 DSR ‐‐‐ ‐‐‐ ‐‐‐

7 RTS ‐‐‐ ‐‐‐ ‐‐‐

8 CTS ‐‐‐ ‐‐‐ ‐‐‐



Консольныйпоследовательныйпорт

Последовательный консольный порт имеет 4‐контактный штырьковый разъем RS‐232.Он

предназначендляподключенияккомпьютеру оператора по последовательному порту для

программированияилидляотладкиUC‐71xx.



Последовательныйпортконсолииназначениеконтактов



Разъем Сигнал

1 TxD

2 RxD

3 NC

4 GND



Последовательныйкабельконсоли


