Сетевой шнур и выходные провода с зажимами уложены

в задний отсек корпуса.

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией, со

схемой управления, содержащей две цепи обратной связи по

выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие

удельные массогабаритные и мощностные характеристики.

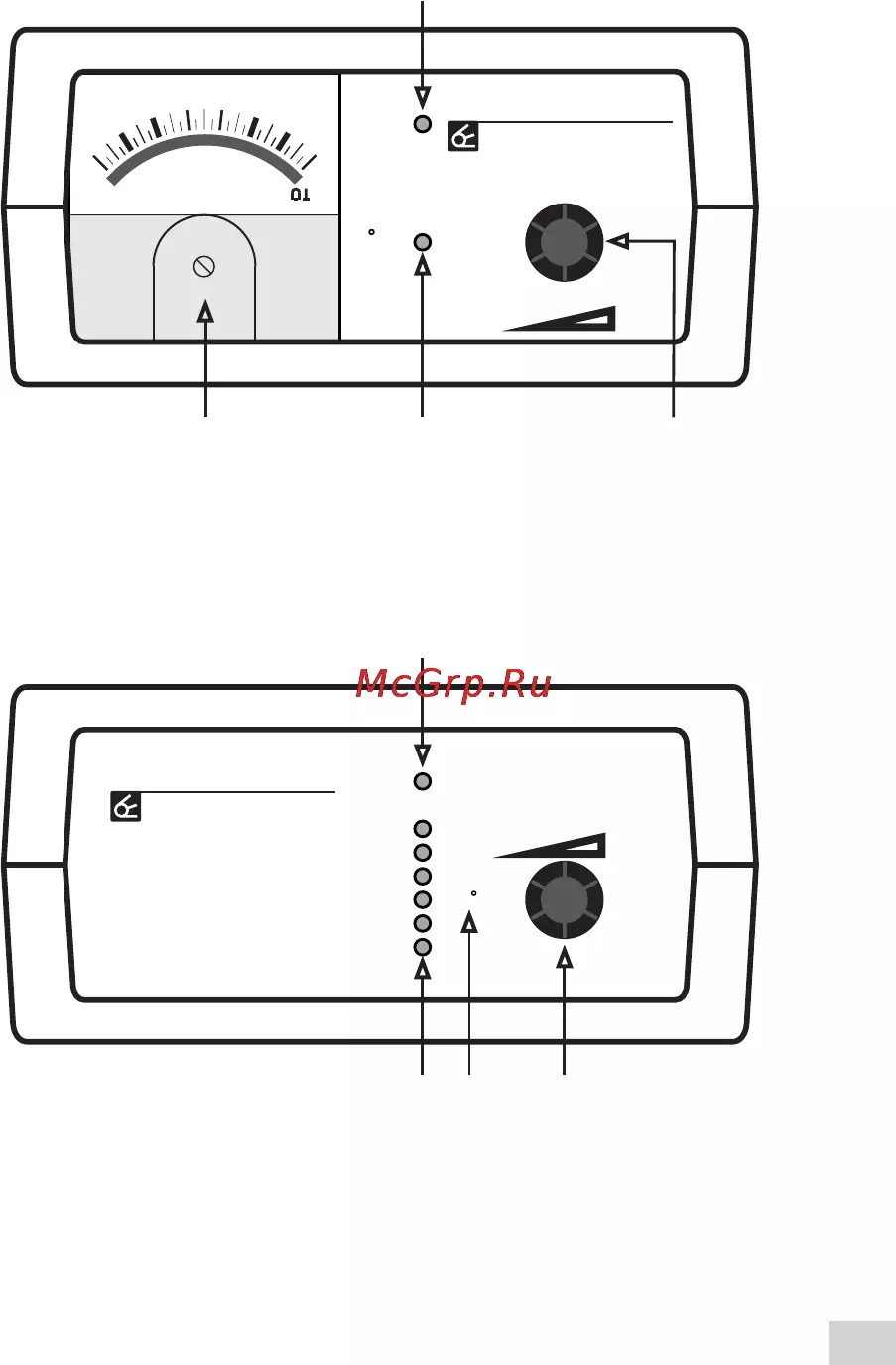

Для индикации протекающего зарядного тока используется

амперметр. Для защиты силовой части от перегрева

применены микровентилятор (в модели Вымпел-325) и схема

ограничения выходного тока. Эта схема автоматически

уменьшает выходной ток при повышении температуры внутри

корпуса выше нормы. При этом ручная регулировка силы

тока не позволяет выставить ток, больший, чем задаёт

схема ограничения. При восстановлении нормального

температурного режима диапазон ручной регулировки

восстанавливается.

Извлечь провода. Убедиться, что корпус изделия не имеет

механических повреждений, а изоляция проводов цела.

Для проверки работоспособности З.У. без А.Б. необходимо

подключить его к сети переменного тока, выходные клеммы

должны быть разомкнуты.

Убедиться, что индикатор "Сеть" светится.

Установить регулятор силы тока в крайнее левое положение

(минимальный ток). Замкнуть выходные зажимы или для

наглядности подключить к ним автомобильную лампу

накаливания . Вращая регулятор силы тока и

наблюдая за шкалой амперметра, убедиться, что ток

регулируется, а яркость свечения лампы меняется.

55-110 Вт

ПРОВЕРКА РАБОТОСПОСОБНОСТИ
