5

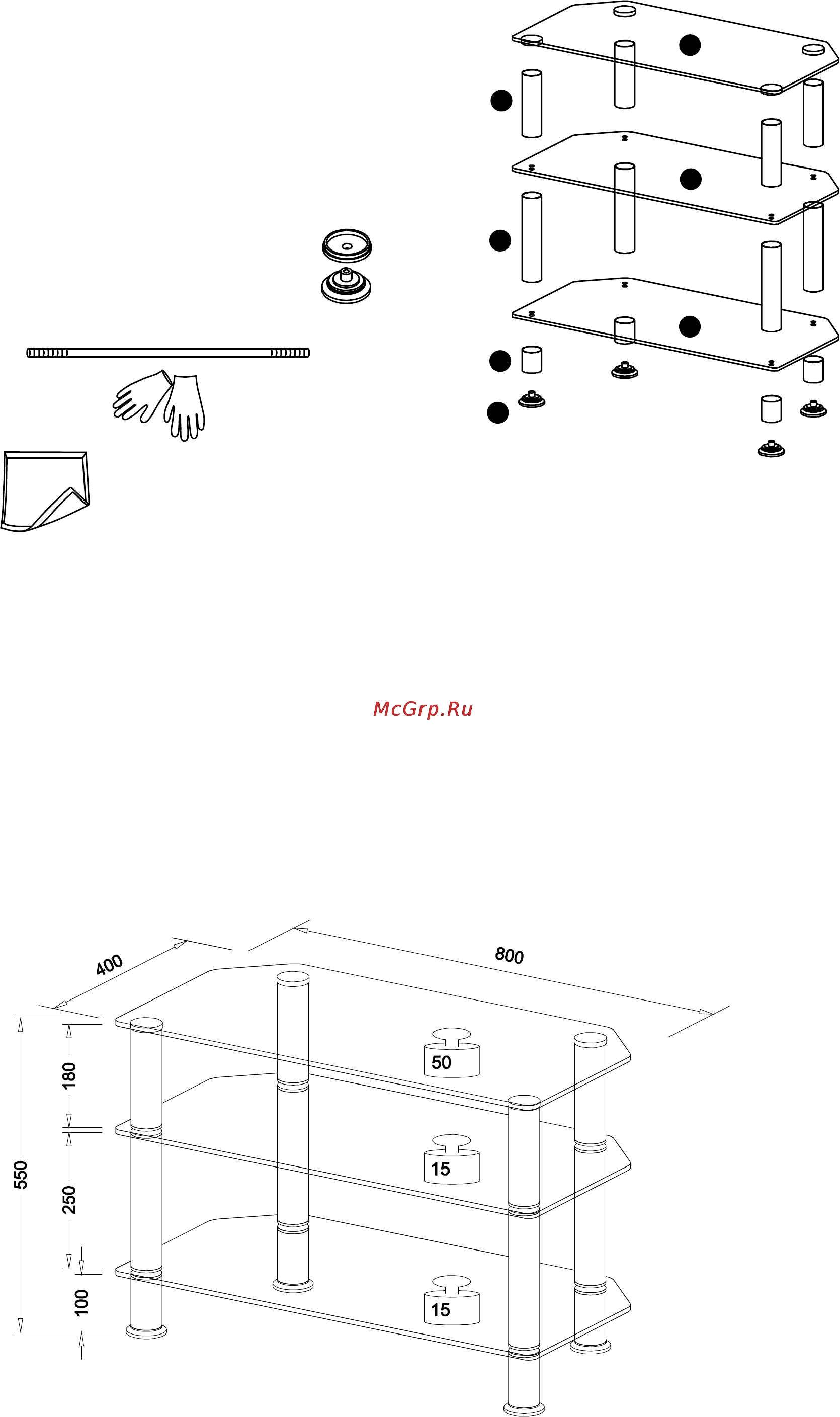

Комплектация
A. Верхняя полка
B. Средняя полка
C. Нижняя полка
D. Верхние стойки (4 шт)
E. Средние стойки (4 шт)
F. Нижние стойки (4 шт)
G. Шайба (пластиковая) (16 шт)
H. Хромированные
J. Перчатки
K. Салфетка
опоры (4 шт)
I. Металлические стержни с резьбой (4 шт)
Технические характеристики
3 полки из каленого стекла
Толщина стекла 8/6/6 мм
Полированная кромка стекла
Металлические стойки
Расстояние между полками 180/250/100 мм
Допустимая нагрузка на верхнюю полку 50 кг
Допустимая нагрузка на нижние полки – по 15 кг
кг
кг
кг
Габариты
Для LCD телевизоров сдиагональю до 32"
: 800 мм (Ш) х 400 мм (Г) х 550 мм (В)
A
B
C
D
E
F
H
Содержание
