5. ТРАНСПОРТИРОВКА И ВВОД В ЭКС-

ПЛУАТАЦИЮ

5.1. Транспортировка и установка

Установка станка должна проходить в за-

крытых помещениях, достаточно условий

столярной мастерской.

Поверхность, куда устанавливается ста-

нок, должна быть достаточно ровной и спо-

собной выдерживать нагрузки.

Станок привинчивается или к несущей по-

верхности стола или к фирменной тумбе.

5.2. Монтаж

Удалите

антикоррозионную смазку при

помощи мягкого растворителя.

Завинтите до отказа рукоятку (А, рис. 1)

при помощи гаечного ключа (С, рис. 1) в

точке соединения (В, рис. 1).

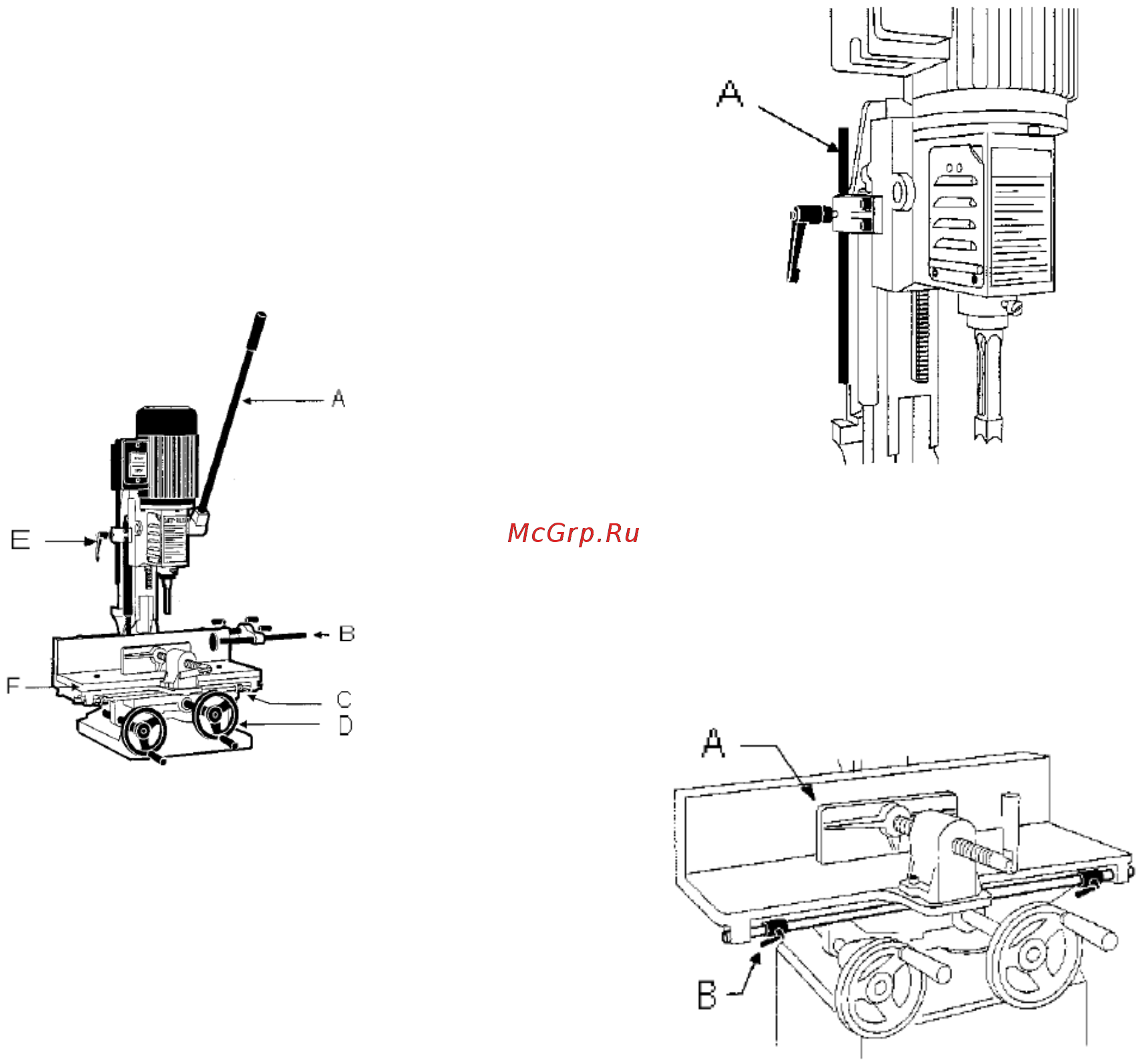

Рис. 1.

Насадку отведите в самое верхнее поло-

жение.

Рукоятку можно перебрасывать. Снимите

муфту с насадки и опять введите в канавку в

желаемой угловой позиции.

Смонтируйте стол из MDF при помощи

обоих, содержащихся в поставке винтов (F,

рис. 1).

Закрепите заготовку при помощи про-

дольного упора (В, рис. 1). Продольный упор

можно смонтировать на обоих

концах стола.

Установите ручки маховика (D, рис. 1).

Установите глубинный упор (Е, рис. 1) и

оба упора стола (С, рис. 1) в соответствие с

необходимым видом обработки.

5.3. Электрические соединения

Подключение к эл. сети, а также исполь-

зуемые им удлинители должны соответство-

вать инструкции. Напряжение в сети и час-

тота должны совпадать с данными в

инст-

рукции станка.

Заводская защита предохранителем долж-

на составлять при этом 10 А.

Подключение и ремонт электрооборудова-

ния должно проводиться специалистами с

допуском.

5.4. Ввод в эксплуатацию

Включение станка происходит с помощью

зеленой кнопки на главном включателе.

Красная кнопка служит для отключения

станка.

6. ЭКСПЛУАТАЦИЯ СТАНКА

Установите желаемую глубину сверления

глубинного упора (

А, рис. 2).

Рис. 2.

Установите продольный упор (В, рис. 1) в

соответствии с длиной заготовки.

Зажать заготовку в тиски (А, рис. 3). Тис-

ки имеют ускоренную перестановку; после

полного оборота винта влево ослабляется

стопорная гайка.

Рис. 3.

Для поперечного позиционирования от-

верстия двигайте стол левым маховиком

вперед – назад.

Длину отверстия определите обоими упо-

рами стола (В, рис. 3).

Включите станок.

Потяните за рукоятку и плавно начинайте

долбить заготовку.

УКАЗАНИЕ:

Продвижение сверла должно осуществ-

ляться достаточно быстро, чтобы избежать

возгорания поверхности, но при этом двига-

тель должен работать

без остановки. Необ-

ходим опыт, чтобы определять скорость про-

движения в зависимости от сорта древесины.

После первого прохода заготовку двигают

по сторонам. Выберите направление работы

таким образом, чтобы можно было бы без

помех освобождаться от стружки (рис. 4).
