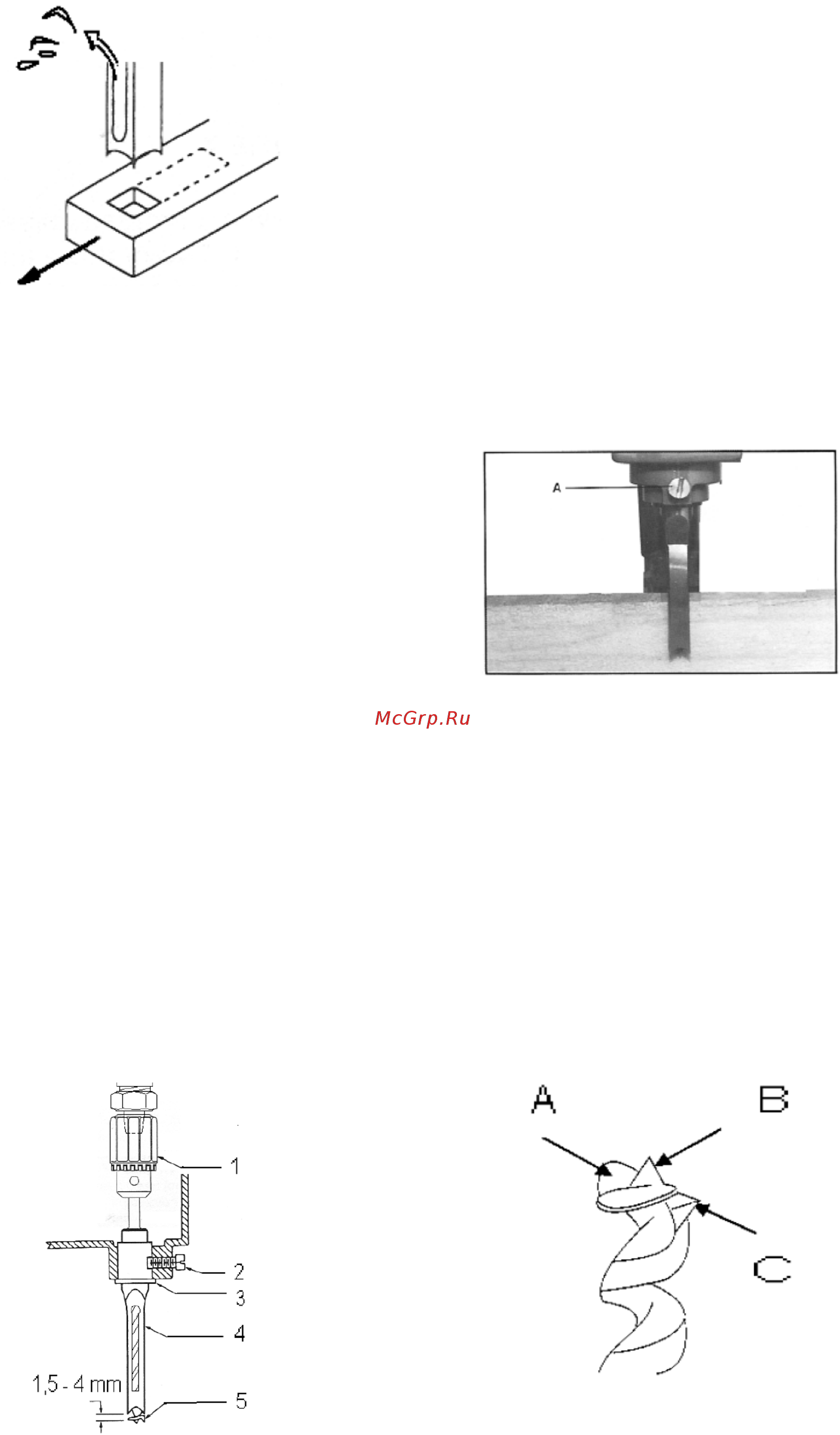

Рис. 4.

Глубокие просверленные отверстия по-

этапно углубляются приблизительно на 25

мм. Это гарантирует отвод стружки.

Для сквозных отверстий подложите под

заготовку отходы древесины, чтобы избе-

жать порчи стола.

ВНИМАНИЕ:

Всегда держитесь на достаточном рас-

стоянии от вращающегося сверла.

Никогда не работайте с открытыми крыш-

ками сверлильных патронов.

Длинные заготовки располагайте при

по-

мощи роликовых опор.

7. РАБОТЫ ПО НАЛАДКЕ И УСТАНОВКЕ

Общие указания

Перед началом работ по наладке и уста-

новке станок должен быть защищен от само-

произвольного включения.

Вытащить штепсель из розетки!

7.1. Монтаж резца

Отключить электричество, вытащив штеп-

сель из розетки.

С обеих сторон насадки приоткрыть

крышки сверлильных патронов.

Вставьте переходник

(3, рис. 5), отвер-

стие должно показывать вперед.

Вместе ввести расточной и долбежный

резцы.

Легко прикрутите с помощью винта (2,

рис. 5) долбежный резец (4, рис. 5).

Рис. 5.

ПОЯСНЕНИЕ:

Канавка резца должна показывать только

налево или направо.

С помощью этого достигается правильный

отвод стружки.

Подвиньте резец до конца наверх и затем

опустите его на 1,5 – 4 мм, в зависимости от

вида древесины данной заготовки. Затяните

резец с помощью винта до упора.

Двигайте сверло до конца наверх и затя-

ните

его в сверлильном патроне до упора.

Ослабьте винт, двигайте резец наверх и

закрепляйте в этом положении.

Этим достигается нужное нам расстояние

между острием сверла и долбежным резцом.

ПОЯСНЕНИЕ:

Резец должен быть установлен парал-

лельно. Используйте для этого заготовку в

качестве калибра (рис. 6).

Рис. 6.

Снова закрыть обе крышки сверлильного

патрона.

Для резца с коротким телом:

для резца с коротким телом используйте

имеющееся в поставке винтовое удлинение.

Используйте ключ патрона для ослабле-

ния сверлильного патрона.

7.2. Переточка резца

Острые сверла и долбежные резцы служат

ГАРАНТИЕЙ хороших результатов.

Наточите края резцов и старайтесь со-

блюдать оригинальную

форму сверла.

Обработайте надфилем внутреннюю сто-

рону подрезателя (А, рис. 7), боковые по-

верхности центрового острия (В, рис. 7) и

передние грани основного лезвия (С, рис. 7).

Рис. 7.

Не подтачивайте внешнюю сторону подре-

зателя, так как этим можно изменить диа-

метр сверла.
