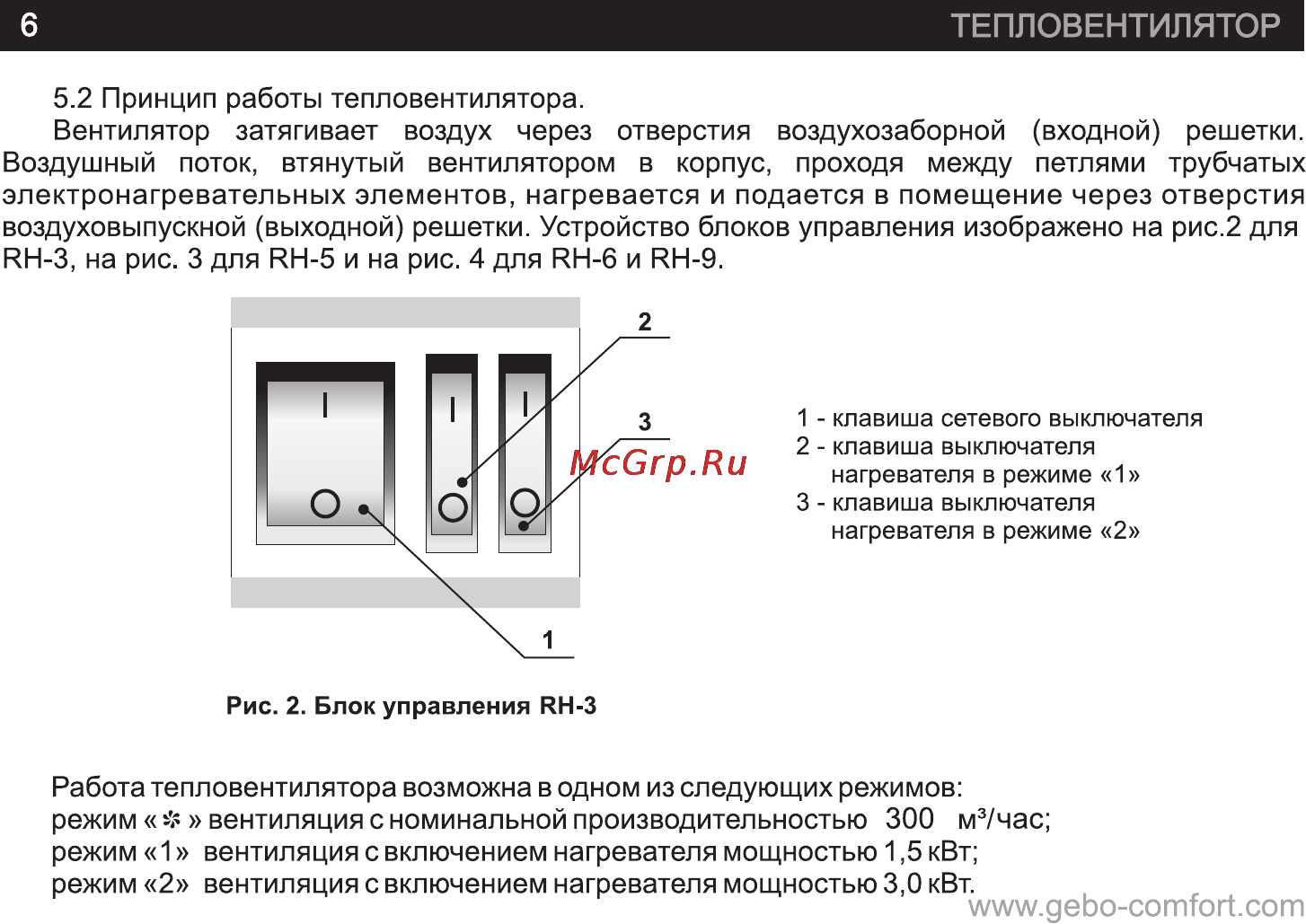

6 ТЕПЛОВЕНТИЛЯТОР 5 2 Принцип работы тепловентилятора Вентилятор затягивает воздух через отверстия воздухозаборной входной решетки Воздушный поток втянутый вентилятором в корпус проходя между петлями трубчатых электронагревательных элементов нагревается и подается в помещение через отверстия воздуховыпускной выходной решетки Устройство блоков управления изображено на рис 2 для КН З на рис 3 для РН 5 и на рис 4 для КН 6 и КН 9 1 клавиша сетевого выключателя 2 клавиша выключателя нагревателя в режиме 1 3 клавиша выключателя нагревателя в режиме 2 Рис 2 Блок управления ИН З Работа тепловентилятора возможна в одном из следующих режимов режим вентиляция с номинальной производительностью 300 м3 час режим 1 вентиляция с включением нагревателя мощностью 1 5 кВт режим 2 вентиляция с включением нагревателя мощностью 3 0 кВт www gebo comfort com
