PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

3 имеющей на конце эксцентриковую проточку. Усилие фиксации регулирует-

ся болтами 4. После окончания регулировок болты зафиксируйте гайками.

Для того чтобы избежать контакта ножа со столом во время работы станка

зазор между режущей кромки ножа и столом должен составлять минимум 0,5

мм. Рабочая поверхность принимающего стола должна быть на одном уровне с

режущей кромкой ножа установленного в крайнее верхнее положение поворо-

том ножевого вала. Для изменения высоты стола

отожмите стол рукояткой 3 и

вращайте рукоятку 7. Зажмите стол рукояткой 3.

Выбор величины снимаемого слоя с за-

готовки производиться при изменении высо-

ты стола для подачи материала, вращая руко-

ятку 1 в соответствие со шкалой 8 (см рис. 9).

Стол подачи материала зафиксировать за-

жимной рукояткой 3.

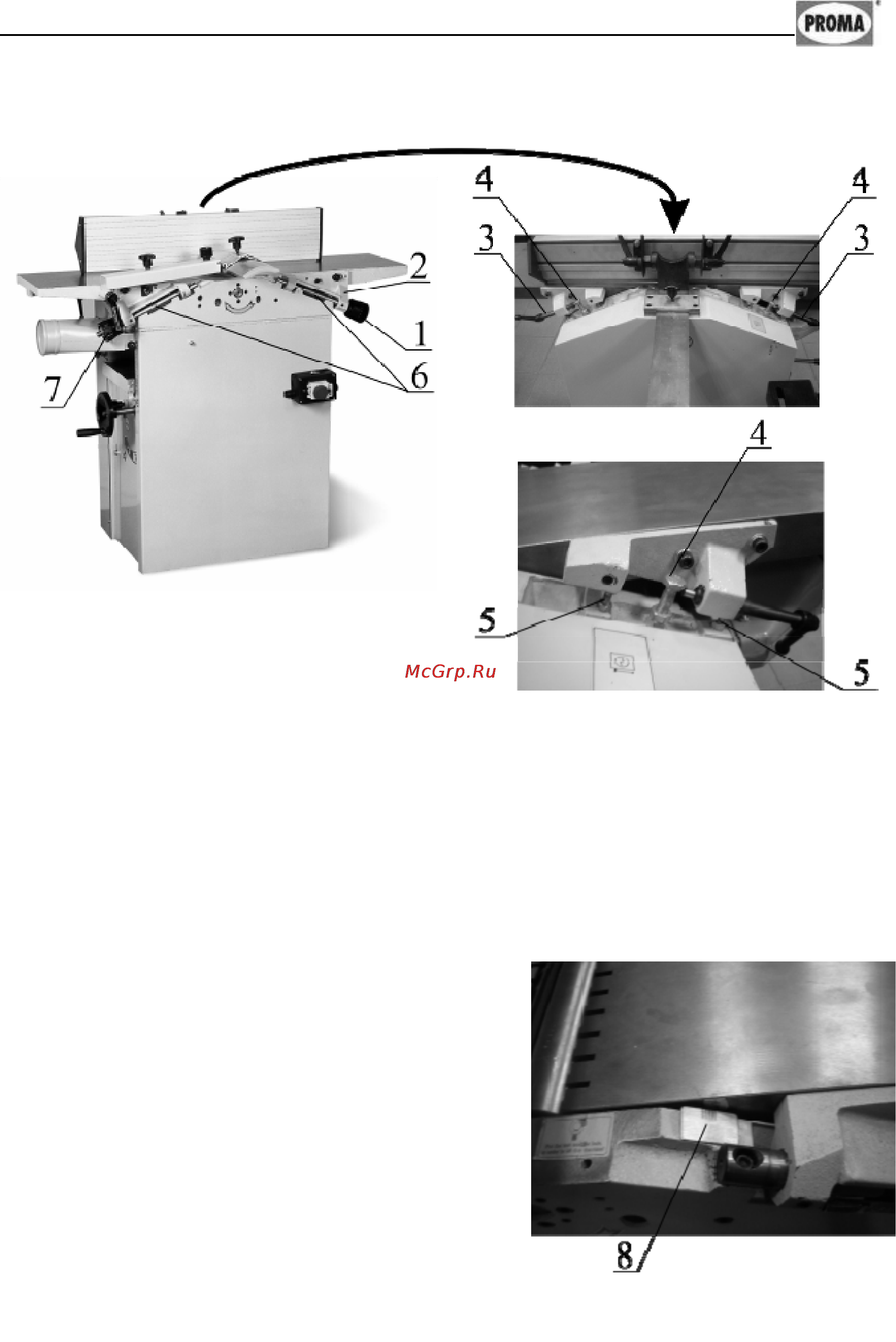

Рисунок 8.

Рисунок 9.
