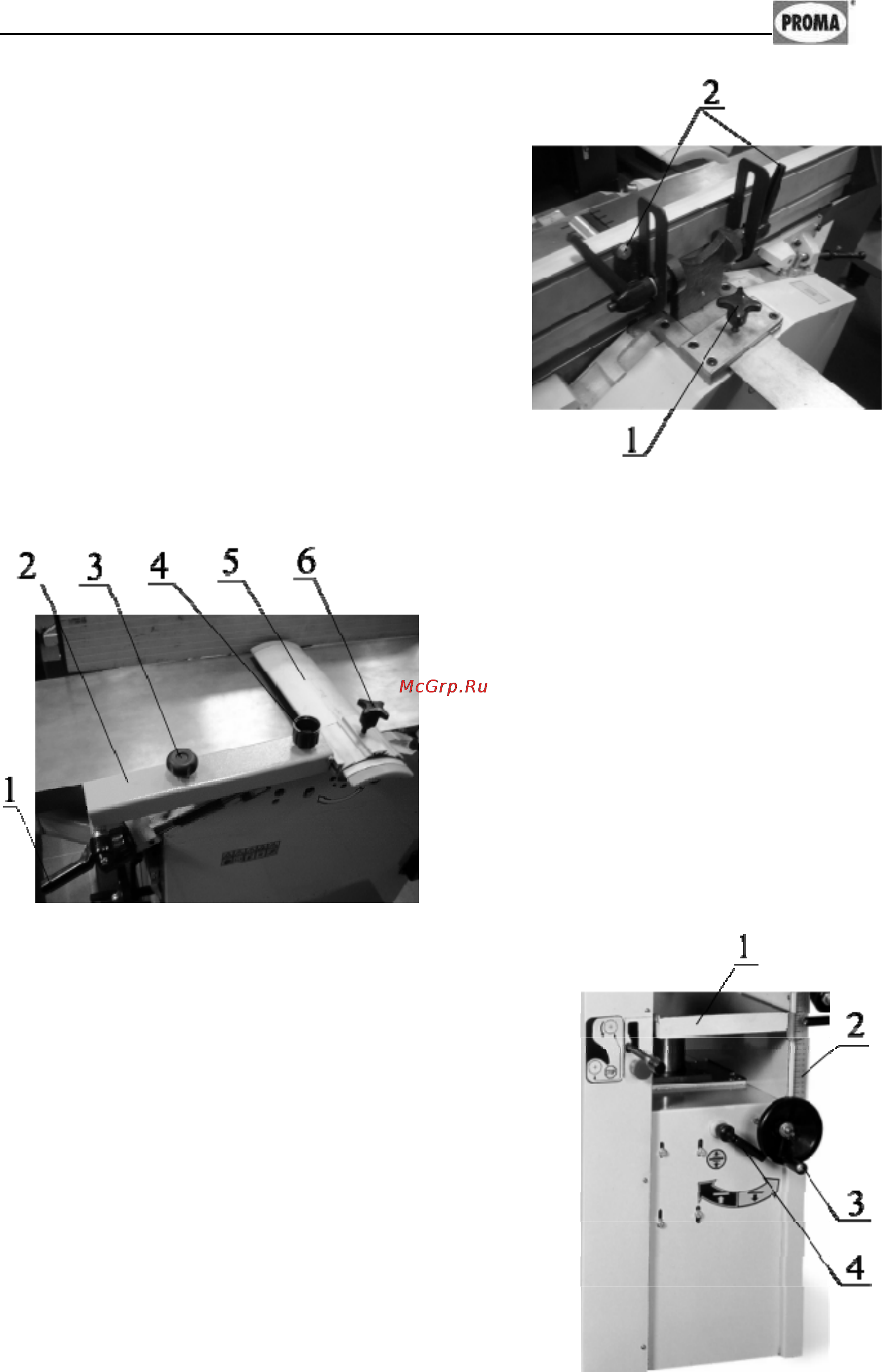

Упор для материала (см. рис. 10).

Для перемещения упора открутите зажим-

ной болт 1 на 2-3 оборота, переместите упор на

необходимую величину, закрутите болт 1. Для

изменения угла наклона упора открутите на 2-3

оборота зажимные болты рукоятками 2, уста-

новите необходимый угол наклона упора, за-

жмите упор рукоятками 2.

Защитный кожух (см.рис.11).

1. Рукоятка зажима кронштейна

кожуха.

2. Кронштейн кожуха.

3. Рукоятка тонкой регулиров-

ки высоты кронштейна кожу-

ха.

4. Рукоятка регулировки угла

наклона кожуха.

5. Кожух.

6. Рукоятка зажима кожуха.

Установка высоты рабочего стола рейсмуса

(см. рис.12).

Для изменения высоты рабочего стола рейсму-

са 1 рукояткой 4 отожмите стол, штурвалом 3 пере

местите стол (вращение по часовой стрелке – подъ-

ем стола, вращение против часовой стрелки – стол

опускается) ориентируясь по шкале 2. Рукояткой 4

зажмите стол.

Рисунок 10.

Рисунок 12.

Рисунок 11.
