Перед началом работы на оборудовании всегда

наденьте и закрепите защитный кожух сверла. Прижимной

клапан служит для простоты поддержания направления при

обработке. Кожух и клапан установите в требуемое

положение и закрепите при помощи ручных болтов.

Никогда не работайте на станке без кожуха сверла –

опасность получить травму!

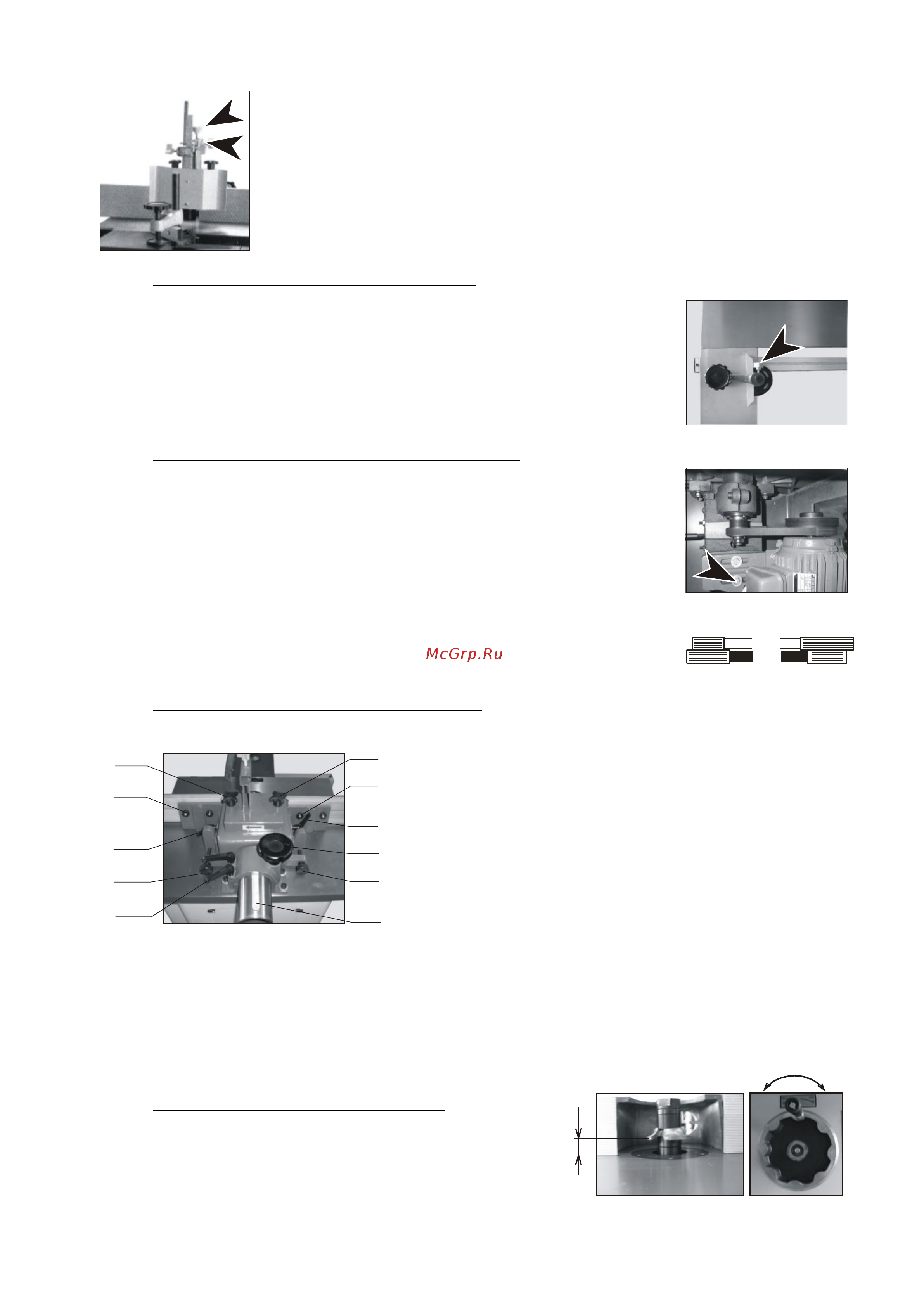

Передвижной столик с угломером (см. фото)

Передвижной столик оборудован угломером, который

упрощает обработку деталей под углом. Ослабьте болт

арретации, установите требуемый угол по шкале и снова

зафиксируйте болт.

Регулировка скорости вращения сверла (см. фото)

Скорость оборотов сверла можно установить в

пределах между 5800 и 8300 об/мин. Требуемая скорость

регулируется размещением клиновых ремней.

Максимальный прогиб ремня при правильном

натяжении – 1-2 см в центре между шкивами. Прогиб

(натяжение) можно регулировать размещением

электродвигателя после ослабления фиксирующих болтов.

Регулировка перед началом работы (см. фото)

Непосредственно перед началом

обработки детали отрегулируйте станок в

соответствии с требованием следующим

образом: ослабьте болты 1 и откройте крышку,

таким образом Вы получите доступ к сверлу

для смены инструмента. Болты 2 фиксируют

положение алюминиевых линеек. Рычаги 3

служат для фиксации передвижения линеек,

которое регулируется при помощи болта 4. Передвижение головы можно

регулировать в соответствие со шкалой 7, рукояткой 6 и зафиксировать в

требуемом положении.

Регулировки высоты шпинделя (см. фото)

Высота сверла регулируется при помощи

рукоятки сбоку станка.

5800

8300
