Примечание: Режим “Ring Mode” может использоваться только для полудуплексных

приложений (например, многоточечных коммуникаций по RS-485).

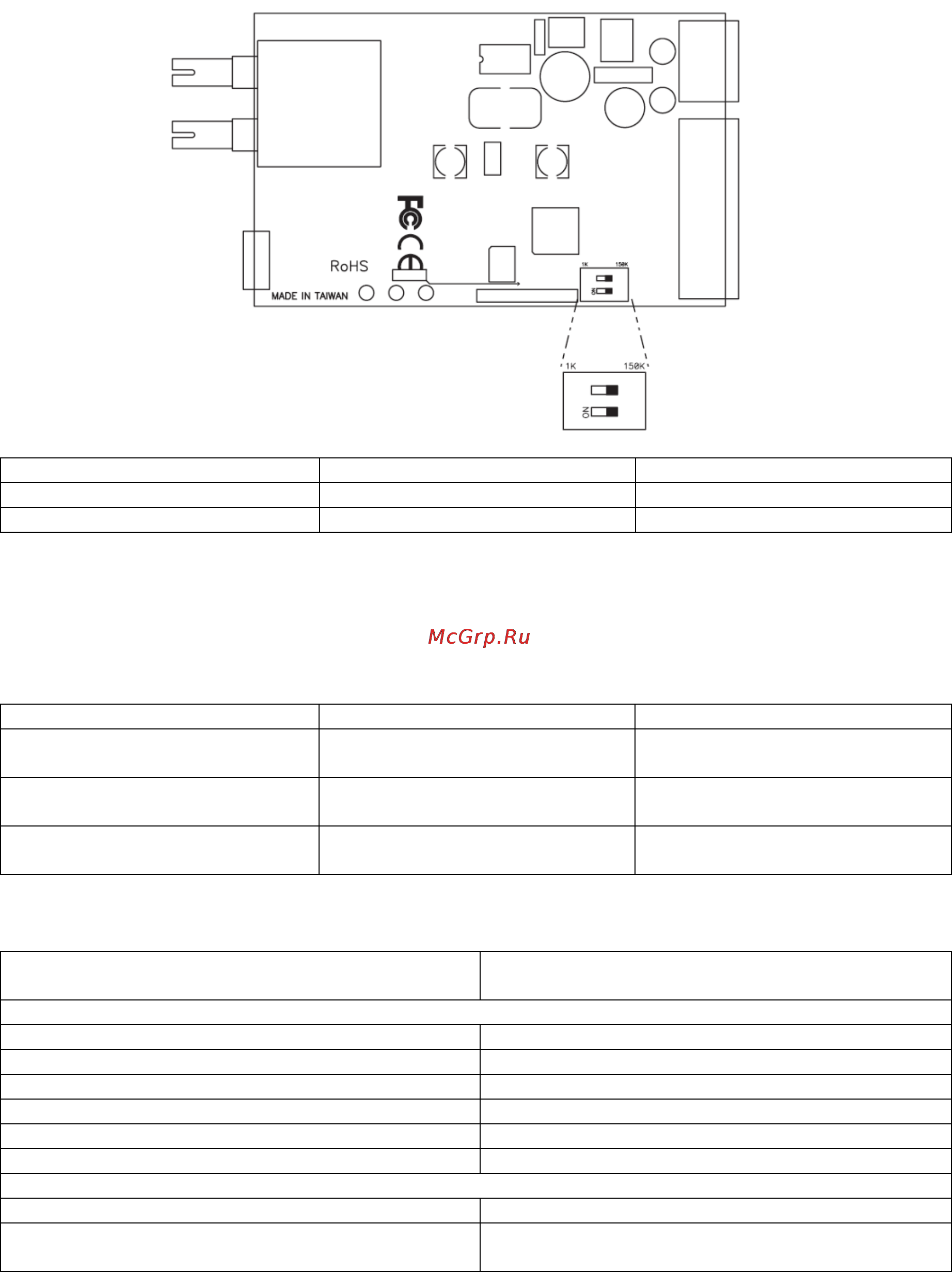

Блок DIP-переключателей, помеченный как DIP-2, расположен внутри TCF-142. В блок DIP-2

входят два переключателя, используемые для настройки резисторов подтяжки для интерфейсов

RS-422/485 (pull high/low).

Примечание: переключатели SW1 и SW2 должны быть оба установлены либо в положение ON,

либо в положение OFF.

Резисторы Pull High/Low DIP-2 SW1 DIP-2 SW2

150K (по умолчанию) OFF OFF

1K ON ON

Примечание: при активации терминального резистора рекомендуется использовать настройку

1K (ON/ON).

7. Светодиодные индикаторы

На передней панели TCF-142 расположены три светодиодных индикатора.

Светодиодный индикатор Цвет Функция

PWR Красный Постоянное горение –

питание включено

Fiber Tx Зеленый Мигание при передаче

данных по оптоволокну

Fiber Rx Оранжевый Мигание при получении

данных по оптоволокну

8. Спецификация

Название модели TCF-142-S, TCF-142-S-T,

TCF-142-M, TCF-142-M-T

Последовательные коммуникации

Сигналы для RS-232 TxD, RxD, SGND

Сигналы для RS-422 TxD+, TxD-, RxD+, RxD-, SGND

Сигналы для 4-проводного RS-485 TxD+, TxD-, RxD+, RxD-, SGND

Сигналы для 2-проводного RS-485 Data+, Data-, SGND

Скорость передачи данных 300 бит/сек ~ 921.6 Кбит/сек

Защита от импульсных помех 15 КВ ESD

Оптоволоконные коммуникации

Тип соединения ST

Дальность передачи TCF-142-S: одномодовая оптика 40 км

TCF-142-M: многомодовая оптика 5 км
