- 14 -

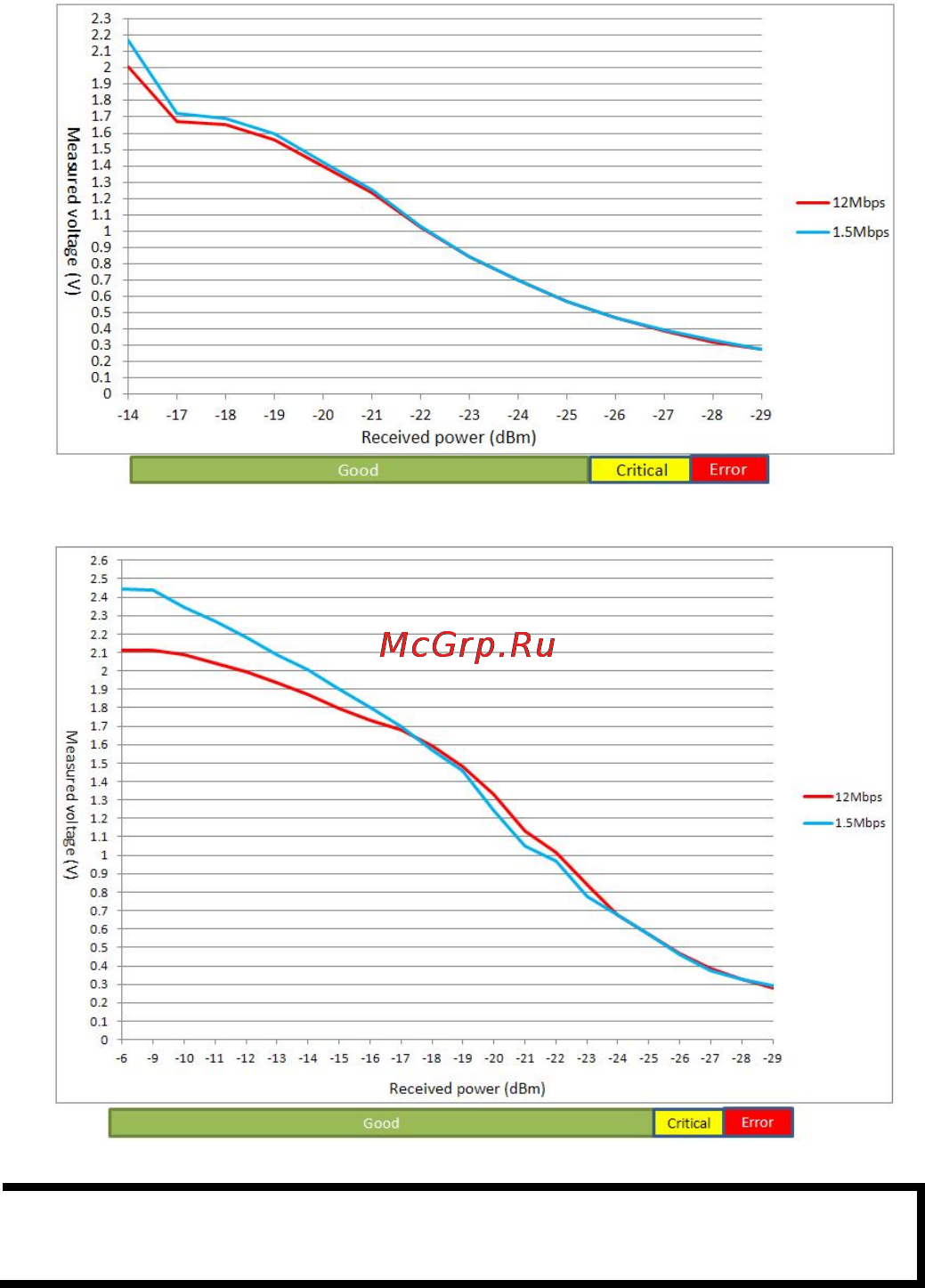

When taking measurements, use a standard ungrounded, high-resistance
voltmeter. The internal resistance of the measurement sockets is
approximately 30 kΩ.
• Multi-mode: ICF-1280I-M-ST
• Single-mode: ICF-1280I-S-ST
NOTE
These charts are not suitable for use with a Remote Fiber
Diagnosis test.
