Крепление на стену
1.
2.
3.
4.
5.
6.
Определитесь с ориентацией корпуса прибора и выходящих проводов.

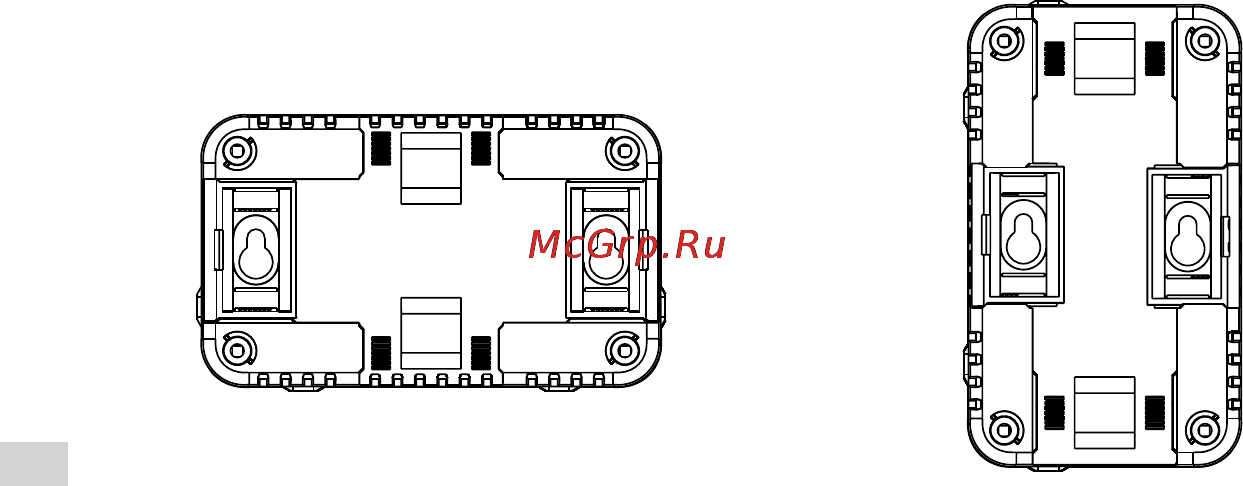

Установите крепежные вставки задвинув их до упора в пазы с тыльной стороны
прибора. При горизонтальном расположении прибора, рис. 5, вставки
устанавливаются в пазы на узкой стороне корпуса; при вертикальном расположении,
рис. 6, в пазы на широкой стороне корпуса. риентацию
отверстий под саморезы.
Измерьте расстояние между центрами крепежных отверстий.
Сделайте разметку на стене и вкрутите саморезы.
Закрепите прибор на стене.
Подключите прибор согласно пункту: .Порядок работы
Обратите внимание на о
310
Рис. 6
Рис. 5
