3.
1
DIN
DIN
DIN
Установка на плоскую горизонтальную поверхность
.
2.
Крепление на рейку
1.
2.
3.
4.
Установите прибор на плоскую горизонтальную поверхность (стол, полка и т.п.).
Подключите прибор согласно пункту: Порядок работы.

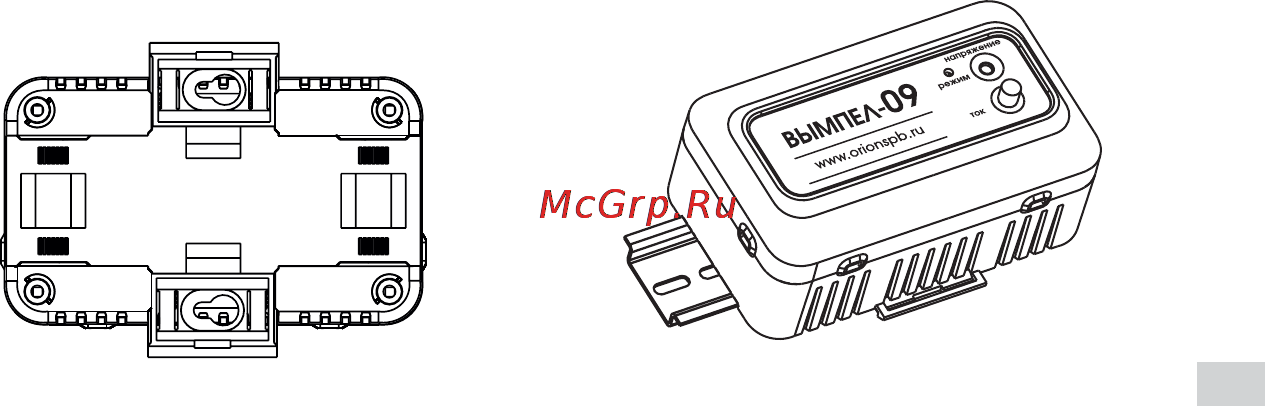

Установите крепежные вставки не задвигая их до упора. Вставки устанавливаются в
пазы на широкой стороне корпуса с тыльной стороны прибора Рис. 3.
Оденьте прибор на рейку. Рис. 4.
Закрепите прибор на рейке. Для этого защелкните крепежные вставки, надавив
отверткой на прорези в них.
Подключите прибор согласно пункту: Порядок работы.
Демонтаж прибора производится в обратной последовательности.
После окончания заряда отключите З.У. от сети , снимите зажимы с клемм А.Б.
Протрите зажимы и провода сперва влажной, а затем сухой ветошью.
220В
УСТАНОВКА ИЗДЕЛИЯ
39
Рис. 3
Рис. 4
