Климатическая система «Люкс» (с кондиционером,
с автоматическим климат-контролем)
Управление отоплением, вентиляцией и кондиционировани-
ем версии системы «Люкс» несколько отличается от управле-
ния системой «Комфорт».
Функции управления поворотными рукоятками 9 и 17 (рис. 6),
кнопочными выключателями 18 и 19 аналогичны управлению
в версии «Комфорт».
РУЧНОЕ УПРАВЛЕНИЕ КЛИМАТИЧЕСКОЙ СИСТЕМОЙ
Регулирование скорости воздушного потока (скорости
вентилятора салона) аналогично комплектациям «Классик»
и «Комфорт».
Включение кондиционера аналогично комплектации «Ком-
форт». Соблюдайте рекомендации и предостережения при
использовании кондиционера.
Включение рециркуляции воздуха аналогично комплекта-
ции «Комфорт». Соблюдайте рекомендации и предостере-
жения при использовании режима рециркуляции воздуха.
Установка направления потоков воздуха
Установка направления потоков воздуха осуществляется с по-
мощью кнопок 15, 20…24 (рис. 6), в соответствии с таблицей:
Направление
потоков воздуха
Индикация включения
«В лицо»
Горит световой индикатор кнопки «
»
«В лицо – в ноги»
Горят световые индикаторы кнопок «
»
и «
»
«В ноги»
Горит световой индикатор кнопки «
»
«На стекло – в ноги»
Горят световые индикаторы кнопок «
»
и «
»
«На стекло»
Горит световой индикатор кнопки«
»
Регулирование температуры воздуха в салоне
С помощью рукоятки 9 задаётся температура воздуха в са-
лоне, информация о заданной температуре отображается на
информационном табло 10, левая зона. Можно задать тем-
пературу от 18 до 26 градусов с шагом 1 градус, либо мини-
мальную (LO) или максимальную (HI) температуру.
ВНИМАНИЕ!
При выключенном режиме «AUTO» (ручной режим управ-
ления) цифровое значение температуры на информаци-
онном табло является ориентировочным и служит толь-
ко для информирования водителя о приблизительной
температуре воздуха, которая установится в салоне при
имеющихся условиях. При этом температура воздуха в
салоне не поддерживается автоматически, т.к. регулиро-
вания температуры не происходит.

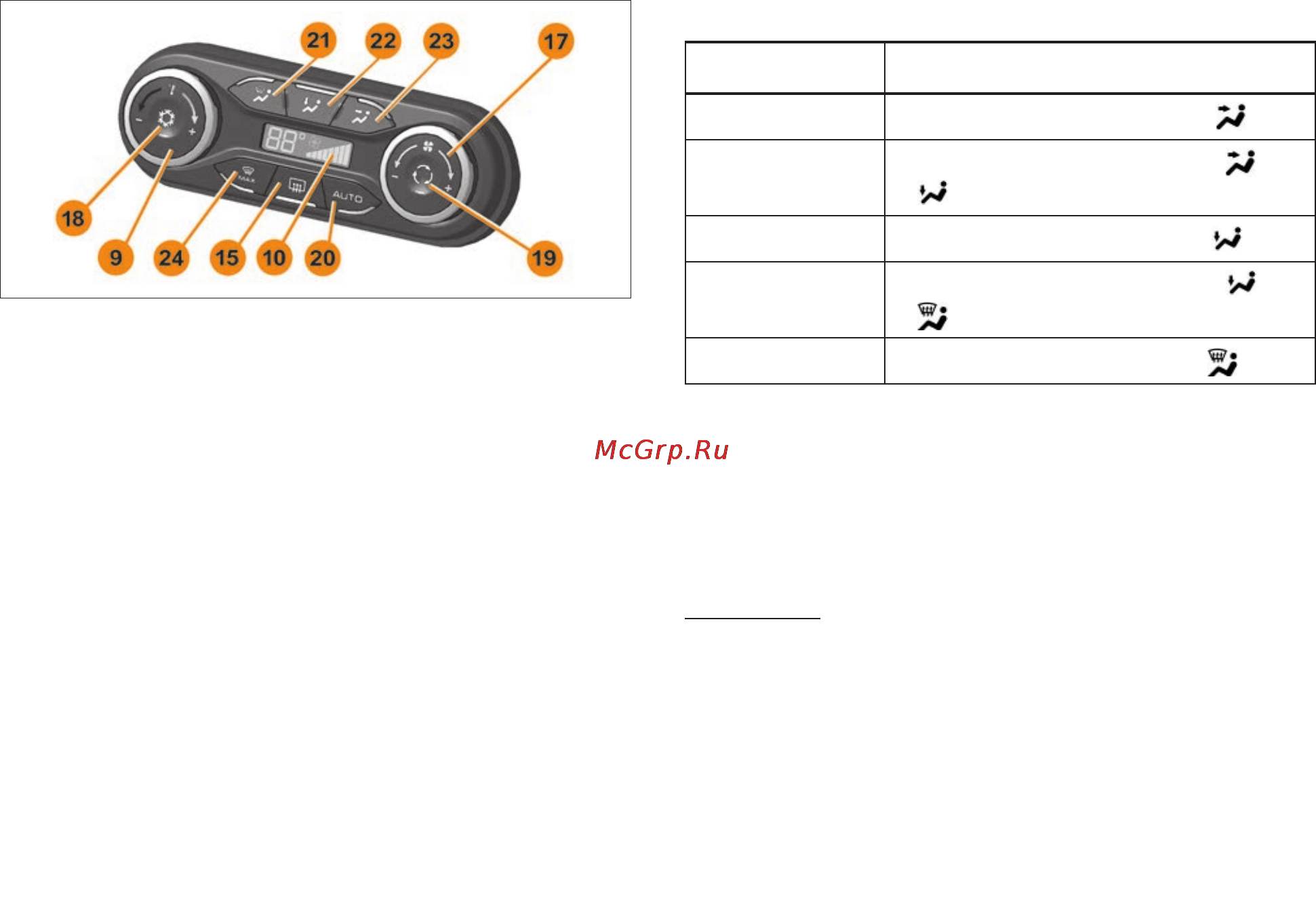

Рис. 6. Блок управления климатической системой
