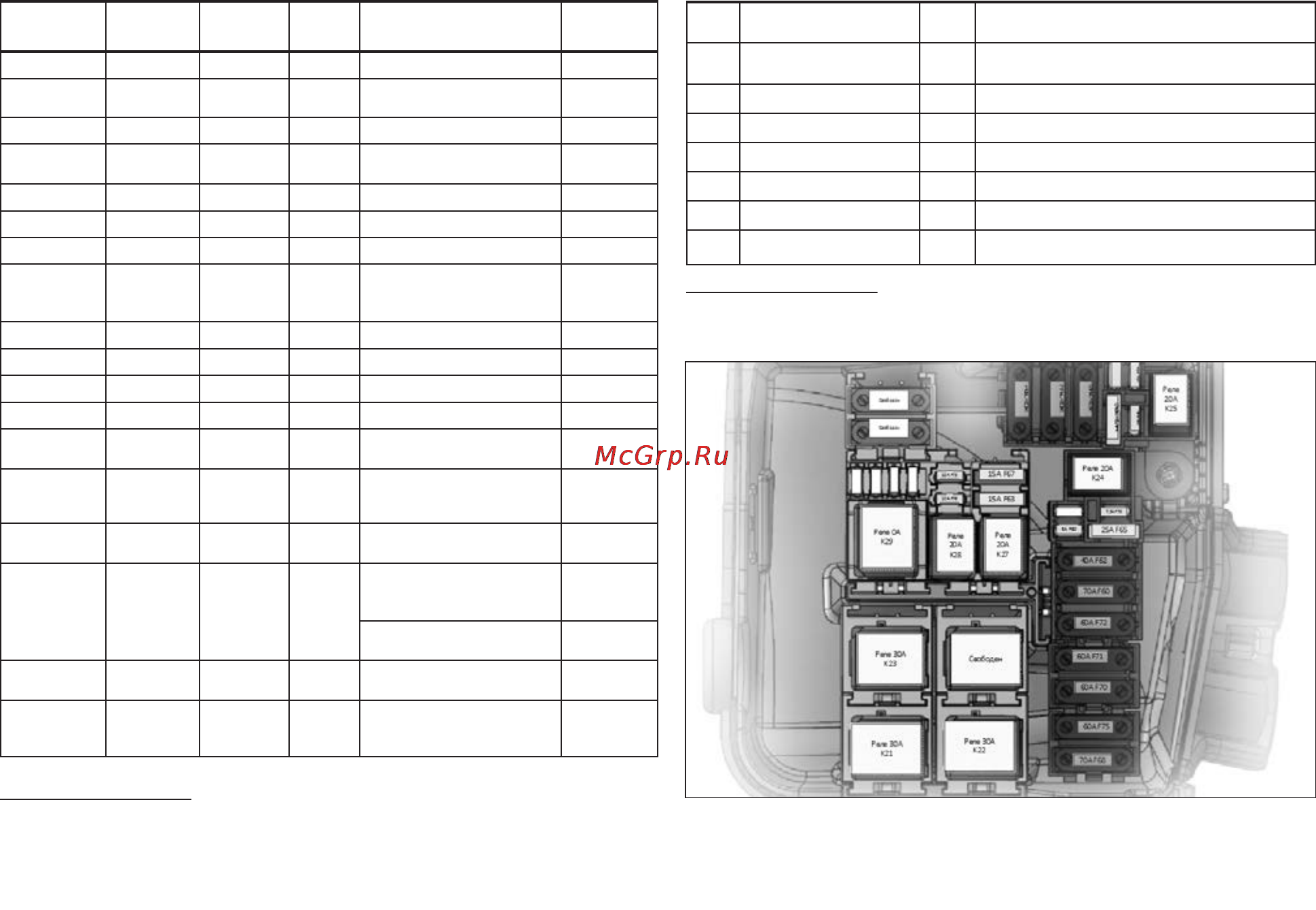

Рис.1. Расположение предохранителей и реле
в монтажном блоке моторного отсека
Монтажный блок моторный стандарт/норма/люкс
Таблица 3
Предохра-
нитель
Опция Номинал Цепь Назначение Тип fuse
F60 70A K30M ЭУРУ maxi
F61 30A K30M
Обогрев заднего
стекла
maxi
F62 40A K30M ESP maxi
F63
Кондици-
онер
15A K30M Муфта кондиционера avto
F65 25A K30M ESP avto
F66 AMT 5A K15M Контроллер AMT mini
F68 AMT 70A K30M Контроллер AMT maxi
F69 15A
Управление реле
муфты кондиционера
и блока реле
avto
F70 60A K30M K30S maxi
F71 60A АКБ maxi
F72 60A АКБ maxi
F73 10A K30M Звуковой сигнал mini
F74 5A K15M
Выключатель света
заднего хода
mini
F75
Обогрев
ветрового
стекла
60A K30M
Обогрев ветрового
стекла
maxi
F76 10A K30M
Реле тревожного
звукового сигнала
mini
F78 10A
Питание датчиков
кислорода, клапана
продува
maxi
Адсорбера, клапана
ГРМ
mini
F79 40A K30M
Блок реле/реле вен-
тилятора охлаждения
maxi
F80
Обогрев
ветрового
стекла
5A K15M
Обмотка реле обогре-
ва ветрового стекла
mini
Реле монтажного блока моторного отсека
Таблица 4
К21
Обогрев
ветрового стекла
30A Реле обогрева ветрового стекла 1
К22
Обогрев
ветрового стекла
30A Реле обогрева ветрового стекла 2
К23 30A Реле стартера
К24 20A Реле звукового сигнала
К25 20A Реле тревожного звукового сигнала
К27 20A Главное реле КСУД
К28 Кондиционер 20A Реле муфты компрессора кондиционера
К29 Двигатель 11189 40A Реле вентилятора охлаждения
Предупреждение
Наличие предохранителей зависит от степени электроосна-
щенности автомобиля.
Предупреждение
Наличие реле зависит от степени электрооснащенности
автомобиля.
