Предупреждение
Не следует касаться руками нагревательного элемента
прикуривателя, это может привести к ожогу или к по-
вреждению нагревательного элемента.
РАДИОПРИЕМНИК И ПРОИГРЫВАТЕЛЬ ЗВУКОВЫХ
ФАЙЛОВ И ОБОРУДОВАНИЕ МУЛЬТИМЕДИЙНОЕ
НАВИГАЦИОННОЕ
Краткое описание
В вариантном исполнении автомобиль комплектуется ра-
диоприёмником и проигрывателем звуковых файлов (далее
РПиПЗФ) или оборудованием мультимедийным навигацион-
ным (далее ОММН).
Предупреждение
При несоблюдении правил техники безопасности воз-
можно поражение электрическим током!
Для предотвращения аварии во время управления авто-
мобилем:
– не проводите настройку режимов воспроизведения си-
стемы;
– не делайте звук очень громким, чтобы слышать звуко-
вые сигналы от других автомобилей.
ВНИМАНИЕ!
Во время мытья автомобиля не допускайте попадания жид-
кости внутрь радиоаппарата. Это может привести к корот-
ким замыканиям, возгоранию или другим повреждениям.
Старайтесь не ставить транспортное средство на стоянке
в местах прямого воздействия солнечных лучей, которые
могут привести к чрезмерному повышению температуры
внутри салона. Перед началом воспроизведения дайте
температуре внутри салона понизиться.
РПиПЗФ и ОММН рассчитаны на подключение к бортовой
сети автомобиля 12 В с минусом на корпусе.
Радиоприёмник и проигрыватель звуковых файлов
1. Внешний вид
2. Описание органов управления
Описание органов управления, обозначенных цифрами на
рисунке 2, приведено в таблице 1.
Таблица 1
№ Наименование органа управления
Обозначение
органа
управления
1 Кнопка включения/выключения
радиоприемника
2 Микрофон
3 Кнопка Reset, сброс текущих настроек
4 Кнопка выключения звука
MUTE

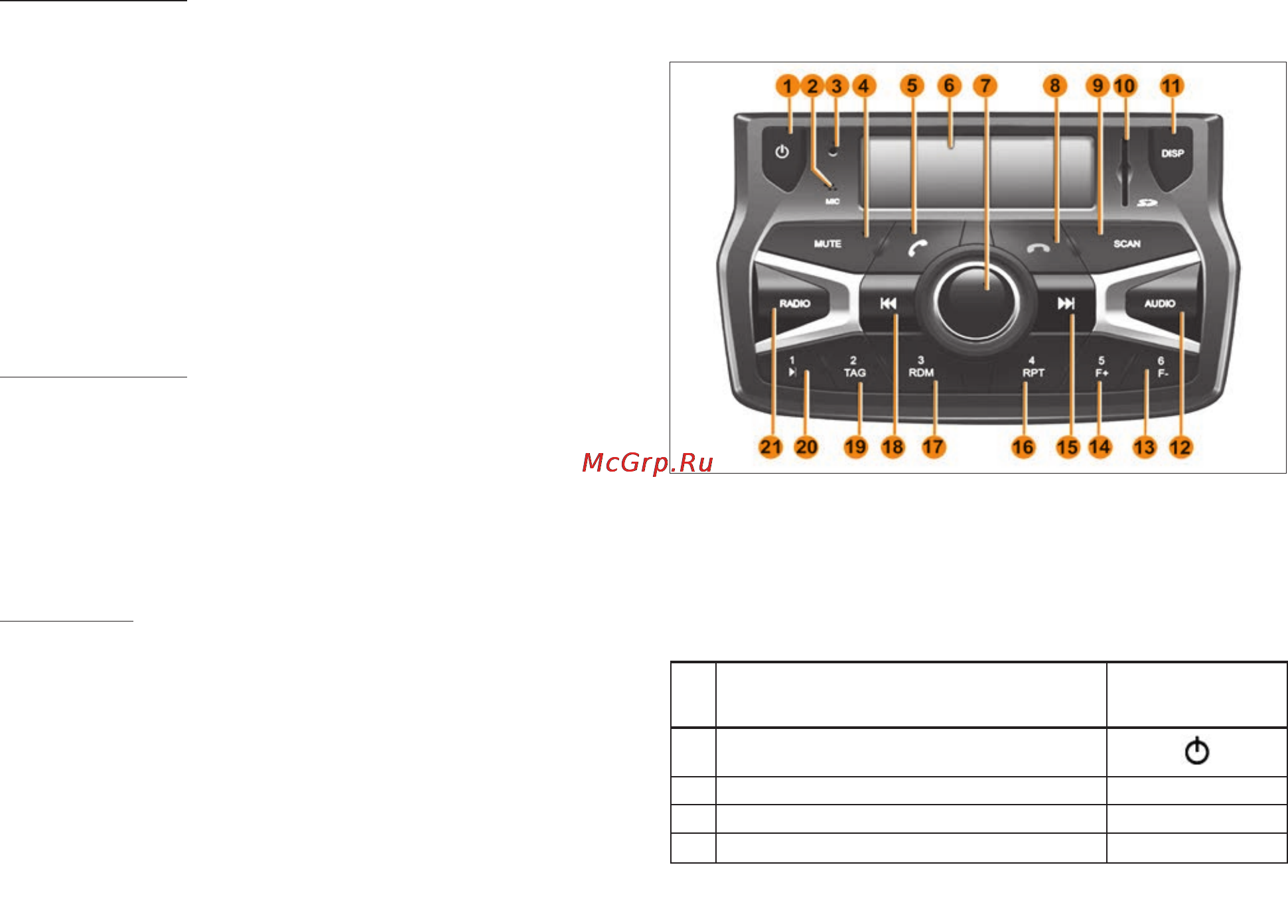

Рис. 2. Внешний вид и форма лицевой панели
радиоаппарата
