87

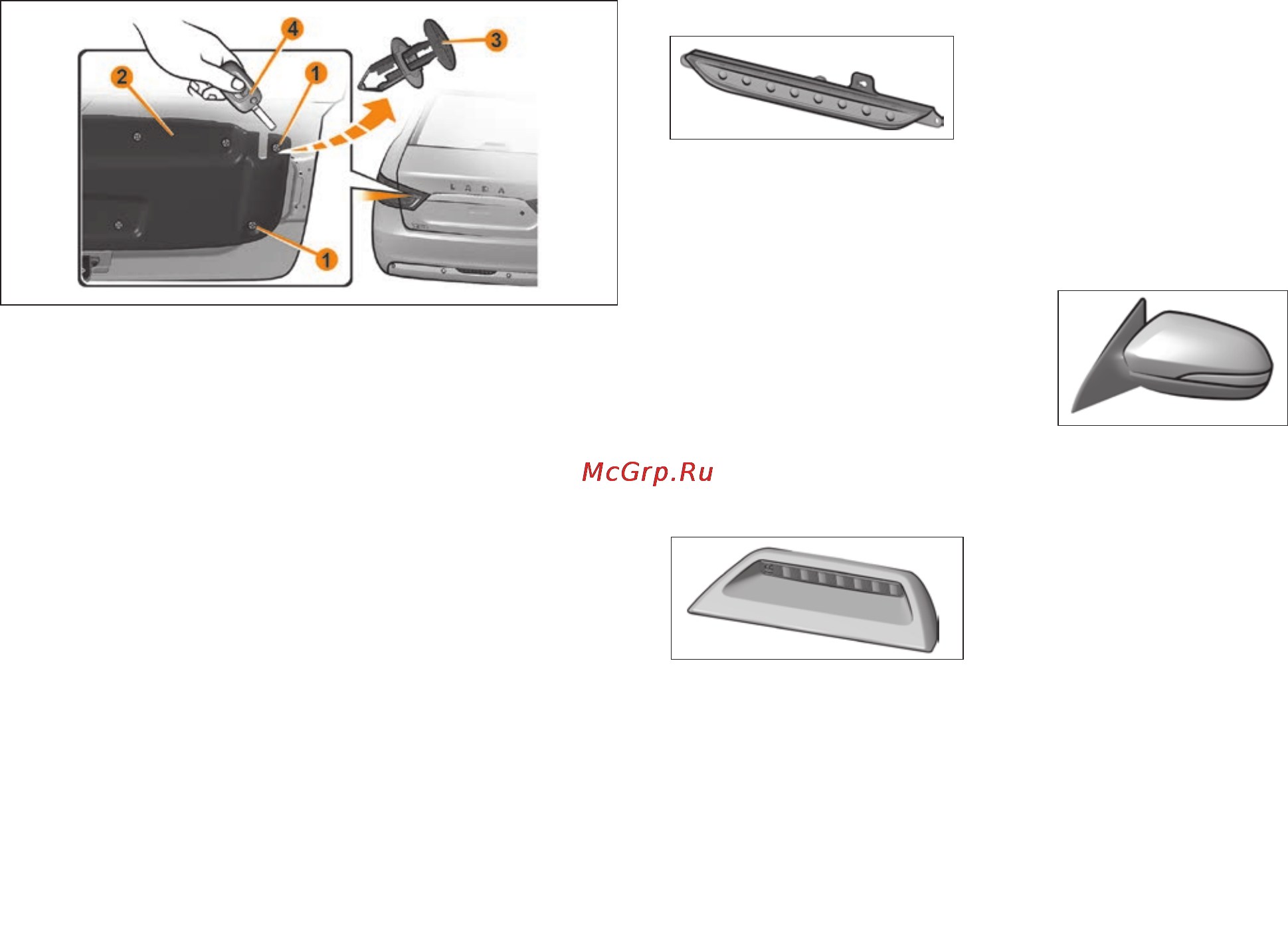

– преодолевая сопротивление держателей, отогнуть обивку
крышки багажника для доступа к патрону-разъему
1
(рис. 12).
Во избежании повреждения обивки, отгибание производить
на величину не более 7–8 см;
– повернуть патрон-разъем 1 (рис. 12) против часовой стрел-
ки и вынуть его из посадочного места в сборе с лампой;
– извлечь лампу из патрона, потянув ее на себя.
Установку патрона-разъема на место проводить в обратном
порядке.
Для замены лампы габаритного огня 2 (рис. 12) необходимо:
– применяя аналогичную последовательность, что и для за-
мены лампы света заднего хода 1, обеспечить доступ к па-
трону-разъему 2 лампы габаритного огня;
– повернуть патрон-разъем 2 против часовой стрелки и вы-
нуть его из посадочного места в сборе с лампой;
– извлечь лампу из патрона, потянув ее на себя.
Установку патрона-разъема на место проводить в обратном
порядке.
Для замены ламп света заднего хода и габаритного огня в пра-
вом фонаре применяется аналогичная последовательность.
Задний противотуманный фонарь
В качестве источников света
в заднем противотуманном
фонаре применены светоиз-
лучающие диоды. Конструк-
ция фонаря неразборная.
В случае выхода из строя 2-х или более источников света
задний противотуманный фонарь заменяется полностью на
специализированной станции технического обслуживания.
Боковой указатель поворота в зеркале заднего вида
В качестве источников света бо-
кового указателя поворота при-
менены светоизлучающие диоды.
В случае выхода из строя источни-
ков света бокового указателя пово-
рота зеркало заднего вида заменя-
ется полностью на специализиро-
ванной станции технического обслуживания.
Дополнительный сигнал торможения
В качестве источников света
дополнительного сигнала тор-
можения применены свето-
излучающие диоды. В случае
выхода из строя 2-х или более
источников света дополни-
тельный сигнал торможения заменяется полностью на спе-
циализированной станции технического обслуживания.
Фонарь освещения
номерного знака
Для замены лампы в фонаре снимите его с автомобиля. В по-
садочном гнезде фонарь удерживается пружинной защелкой
3 и фиксатором 4 (рис. 14).
Рис. 13. Замена ламп света заднего хода
и габаритного огня на наружном фонаре
