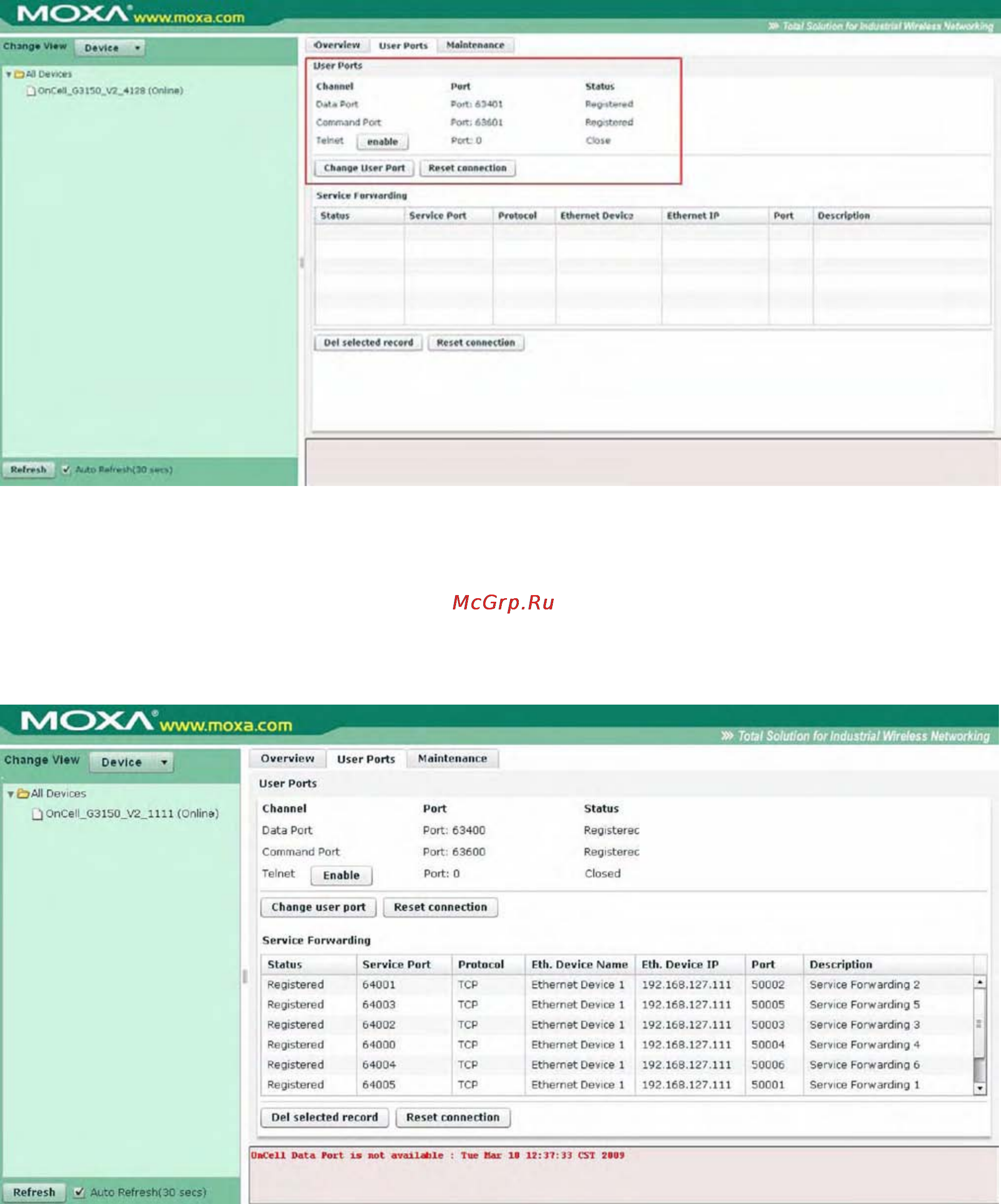

Пользовательские порты (User Ports)
Telnet Enable: Если нажать эту кнопку, то хост сможет подключаться к устройству OnCell
через telnet-консоль.
Change User Port: Можно изменить номера портов, назначенные автоматически: User Data
Port, User Command Port и Telnet Port.
Reset connection: сброс соединения – используется для разрыва занятого или недоступного
соединения.
ПРИМЕЧАНИЕ: Если порт данных или командный порт заняты, в нижней части окна
выводится сообщение об ошибке.
