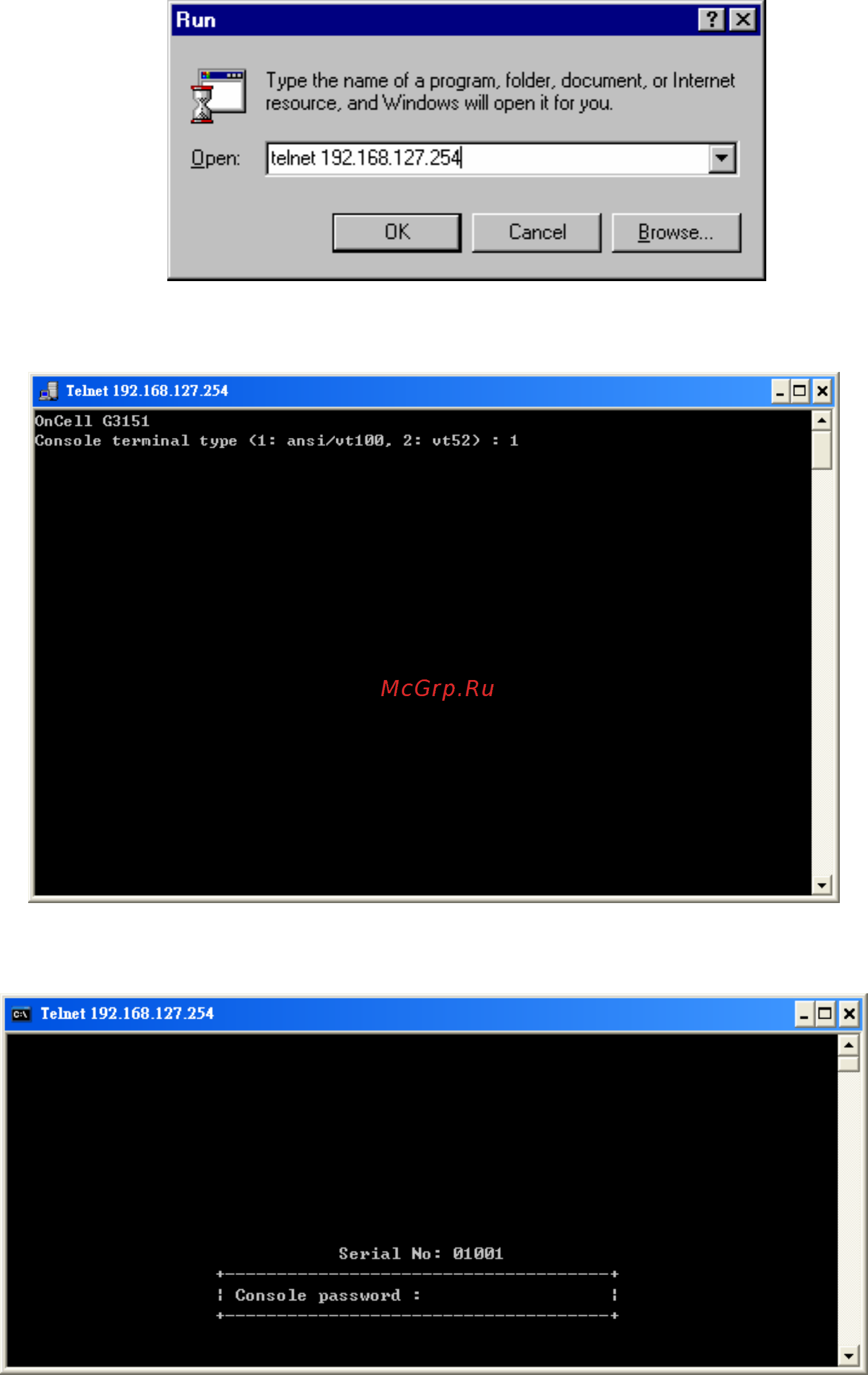

1. Из командной строки Windows (Пуск->Выполнить) наберите команду:
telnet 192.168.127.254
Если устройству OnCell задан другой IP-адрес, то введите его вместо адреса по умолчанию.
Нажмите ОК.
2. Задайте параметру Terminal type значение ansi/vt100: введите 1 и нажмите ENTER
для продолжения.
3. Если настроена защита паролем для входа в консоль, то появится показанное ниже
окно. Введите пароль и нажмите ENTER.
