Рис. 2.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвѐртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (выходной рукав) Lвых = 320
мм, (входной рукав) длина Lвх = 440 мм, лучше
подрезать по месту.

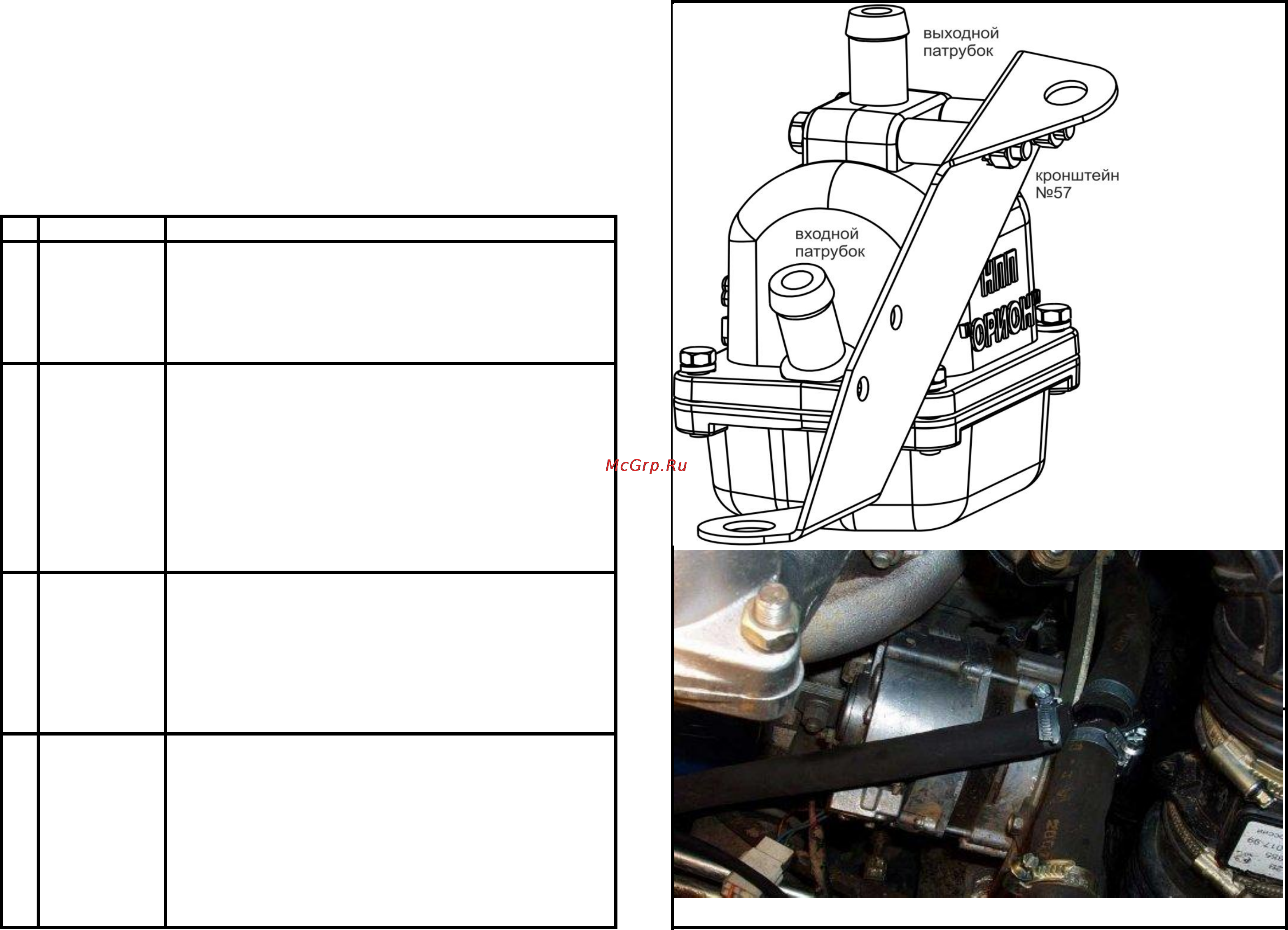

Закрепите кронштейн №57 на подогревателе шпильками
через втулки №50 как на Рис. 2.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами.
Вставьте пружину в выходной патрубок.
Снимите крышку с радиатора.
Откройте краник и слейте охлаждающую жидкость.
Выверните пробку с резьбой К 1/2 с правой стороны
двигателя, по ходу движения. Рис. 2.3.
Прочистите отверстие. Рис. 2.1
Нанесите герметик на резьбу штуцера №26.
Вверните штуцер №26 вместо пробки.
Выберите место разреза: На шланге, соединяющем
отопитель салона с водяным насосом двигателя,
примерно над выходным патрубком подогревателя: Рис.
2.2.
Разрежьте шланг.
Наденьте хомуты на шланги.
Вставьте тройник №2 в разрез, так чтобы боковой отвод
был направлен вниз к подогревателю.
Затяните все хомуты.
Рис. 2.2
4
Монтаж
входного
тройника №2
Подготовка к
монтажу
1
Монтаж
выходного
штуцера №26
3
2
Подготовка
подогревателя
к монтажу
УАЗ (грузовые) с инж. дв. 42130Н
УАЗ (грузовые) с инж. дв. 4216
Рис. 2.1
Приложение №2
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 27
монтаж предпускового подогревателя охлаждающей жидкости
