Рис. 3.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх =
780 мм, (выходной рукав) Lвых = 430мм, лучше
подрезать по месту.

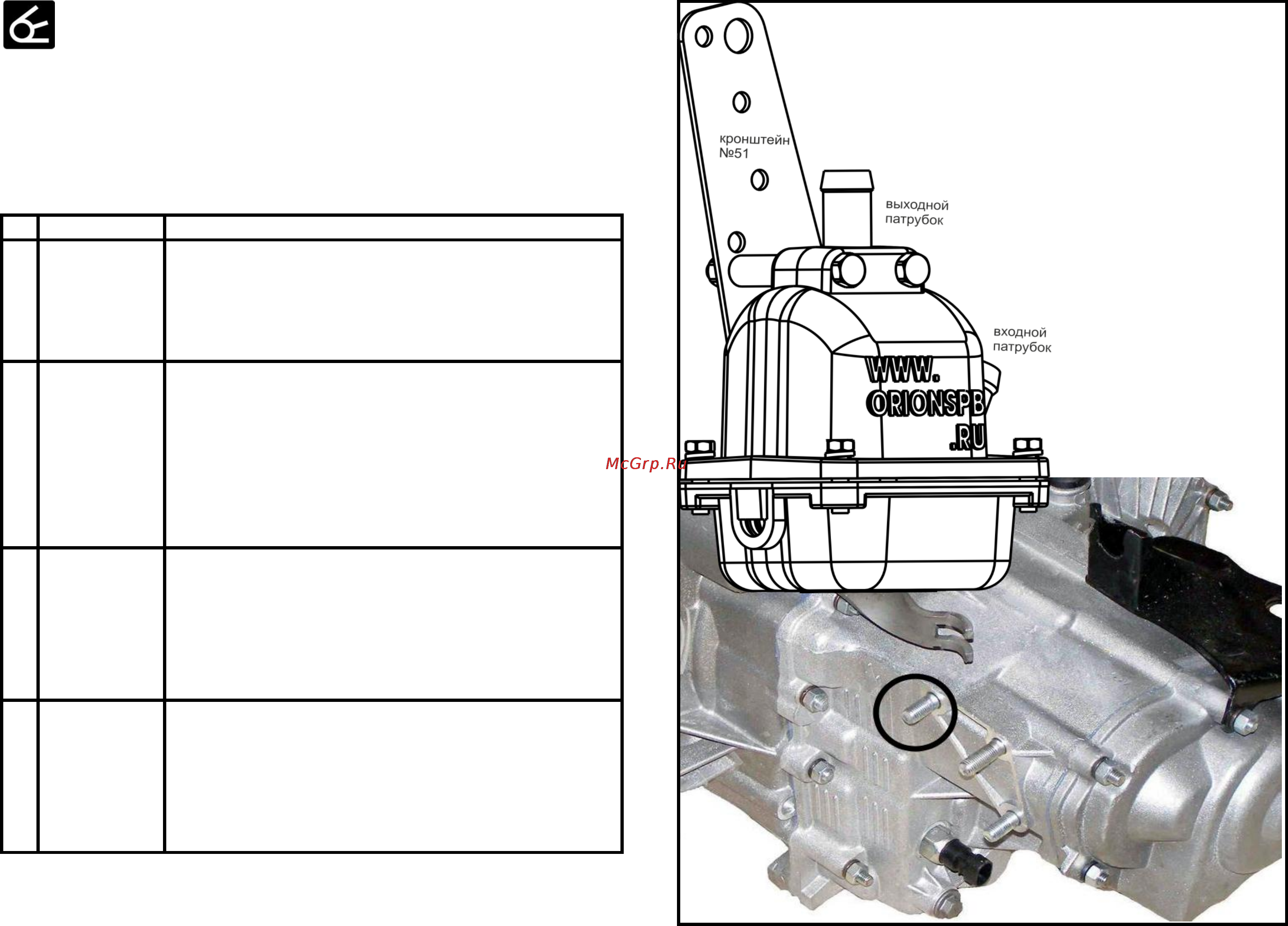

Закрепите кронштейн №58 на подогревателе шпильками
через втулки №50, как на Рис. 3.1, под гайки проложите
шайбу гровера.
Рис. 3.2
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами S 16-25.
Снимите коробку воздушного фильтра.
Открутите сливную пробку и слейте охлаждающую
жидкость.
Открутите гайку на верхней шпильке кронштейна троса
сцепления (на коробке передач). Рис. 3.2.
Установите подогреватель и зафиксируйте гайкой.
При необходимости подогните кронштейн.
Выберите место разреза на шланге забирающем ОЖ из
отопителя салона, отмечено белым кругом. Рис. 3.3.
Разрежьте шланг.
Наденьте хомуты S 20-32 на шланги.
Вставьте тройник №2 в разрез шланга так, чтобы боковой
отвод был направлен к подогревателю.
Затяните все хомуты.
Лада Приора 21705, тип МКПП с тросовым приводом
Приложение №3
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 32
монтаж предпускового подогревателя охлаждающей жидкости
Монтаж
подогревателя
3
2
Подготовка
подогревателя
к монтажу
Подготовка к
монтажу
1
4
Монтаж
входного
тройника №2
20-14-20
