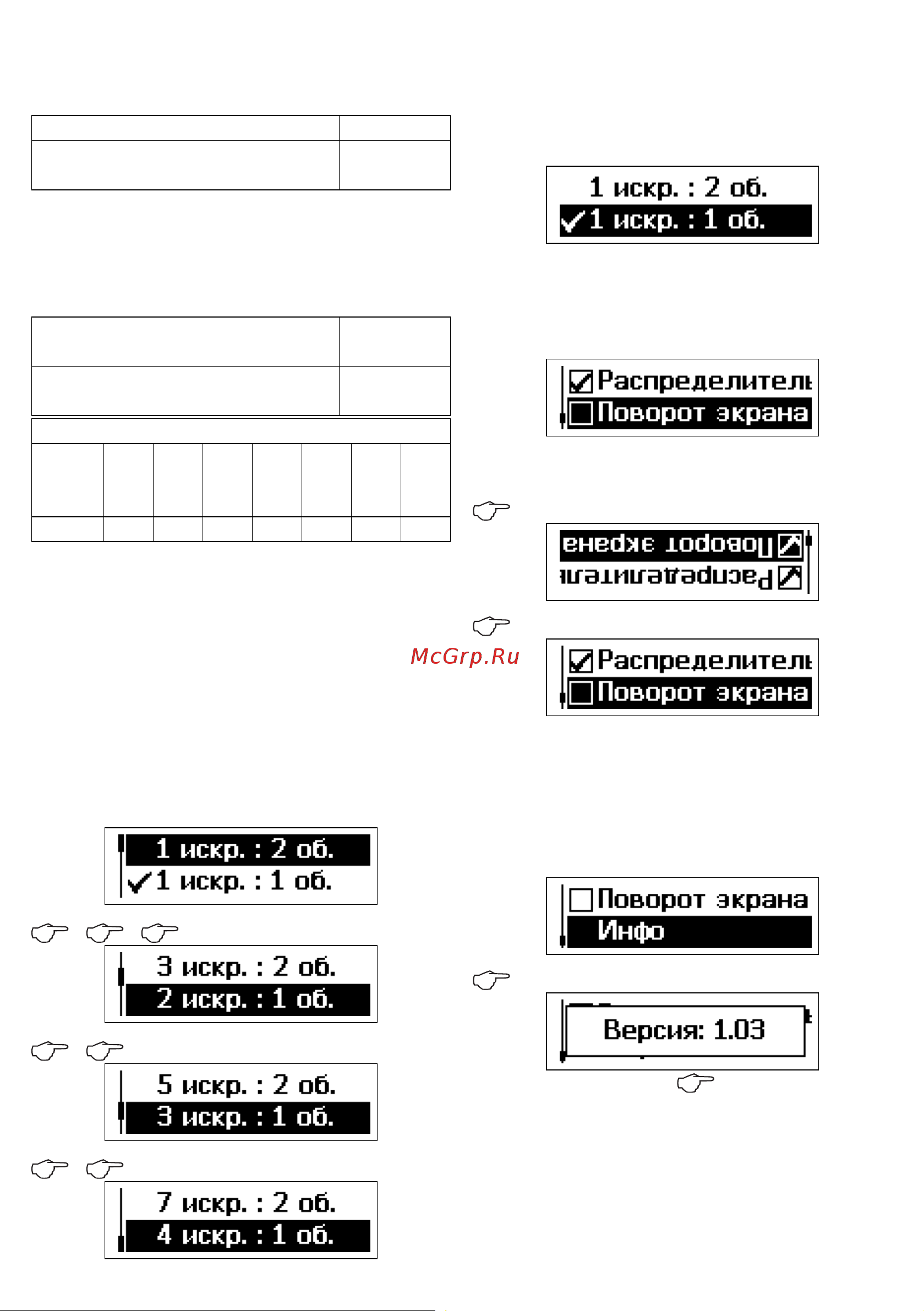

Orion СТ-04 [15/20] Диагностика синхронизации
![Orion СТ-04 [15/20] Диагностика синхронизации](/views2/1201703/page15/bgf.png)
ответствии с табл. 2 для четырехтактных
двигателей.
Без распределителя 1и1о
Двухцилиндровый с распредели-
телем
2и1о
Таблица 1: Коэффициенты для 2-х тактного дви-
гателя
Без распределителя со сдвоенны-
ми катушками
1и1о
Без распределителя с раздельны-
ми катушками
1и2о
С распределителем
Число
цилин-
дров
2 3 4 5 6 7 8
Коэф. 1и1о 3и2о 2и1о 5и2о 3и1о 7и2о 4и1о
Таблица 2: Коэффициенты для 4-х тактного дви-
гателя
6.2.14.1 Система с распределителем,
пункт меню «Распределитель»
отмечен
Пример:
2 2 2:
2 2:
2 2:
6.2.14.2 Система без распределителя,
пункт меню «Распределитель»
не отмечен
Пример:
6.2.15 Поворот экрана
Выберите пункт меню:
Кнопкой «Выбор» снимите или установите
отметку для поворота изображения на 180
◦
.
3:
3:
6.2.16 Инфо
Информация о версии программного обеспе-
чения.
Выберите пункт меню:
3:
Для возврата в меню 3
6.2.17 Диагностика синхронизации
Диагностика синхронизации: режим, пред-
назначенный для определения наилучшего
положения «прищепки».
15
