ПОДКЛЮЧЕНИЕ
Порядок подключения

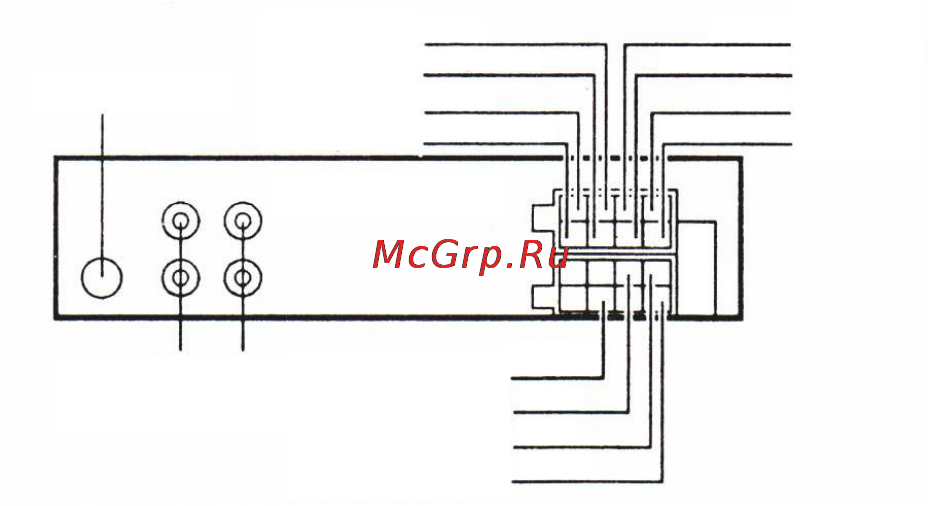

1) Подключение динамиков
Устройство предназначено для подключения динамиков с
сопротивлением от 4 Ом до 8 Ом. Подключите провода в
соответствии со схемой подключения. Цветной провод с
черной полосой подключается к клемме “-” динамика.
2) Подключение антенны
Подключить радио антенну возможно двумя способами:
1. Подключите радио антенну в соответствующее гнездо
на задней панели устройства.
2. Подключите радио антенну непосредственно к синему
проводу (на схеме обозначен “Антенна”).
Разъем
подключения
антенны
Аналоговые
выходы RCA
L R
Передние
динамики
Канал R (правый)
Задние
динамики
Передние
динамики
Задние
динамики
серый
серый/черный
фиолетовый
фиолет/черн
белый
белый/черный
зеленый
зелен/черн
желтый
синий
красный
черный
Канал L (левый)
L(белый)
R (красный)
Земля “-”
Питание “+”
Антенна
АКБ “+”
