10

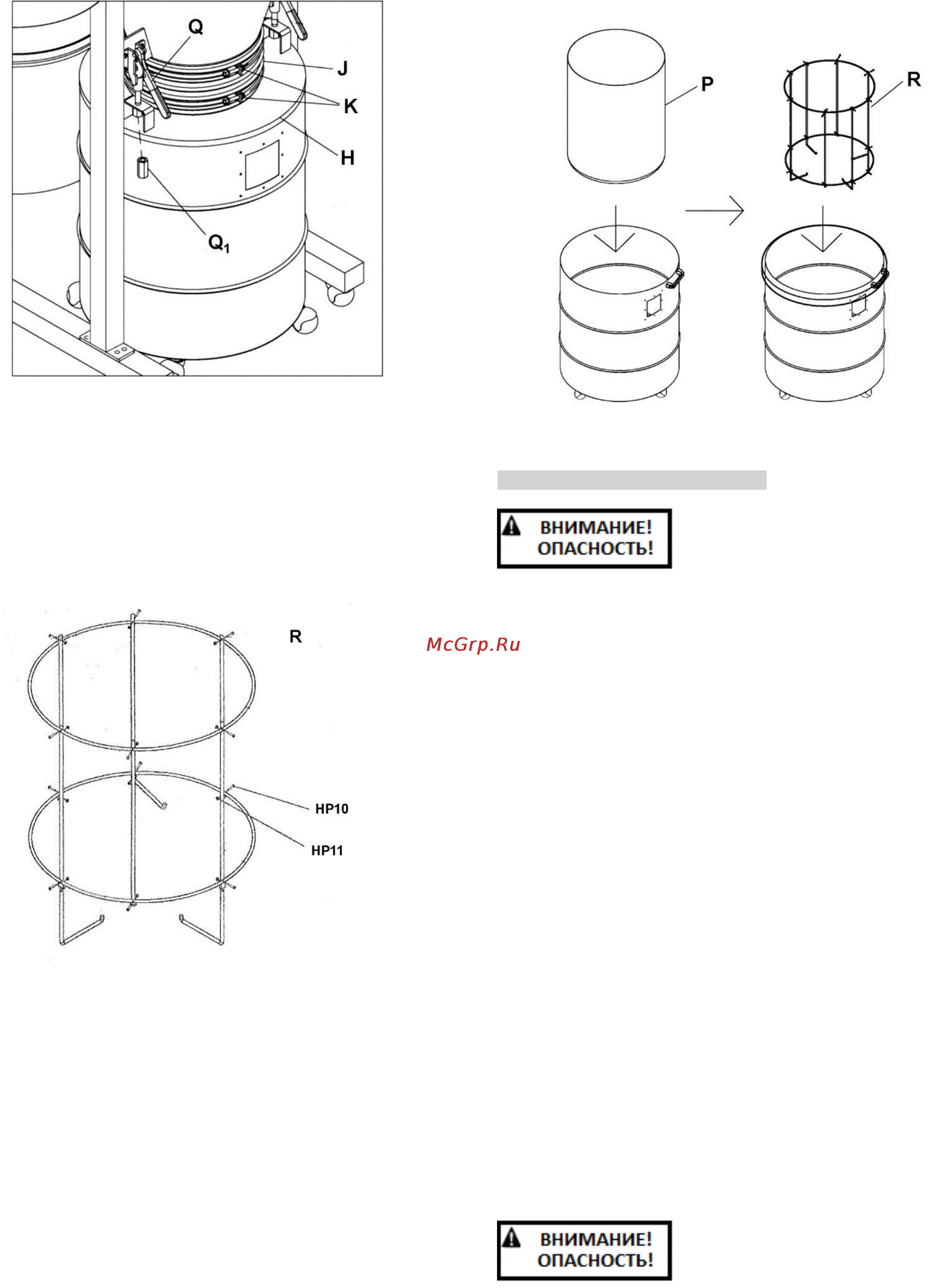

Рис. 12
Рамка мешка сохраняет его форму при отрицательном
давлении в контейнере. Следуйте инструкциям по сборке
рамки:
18. Прикрутите короткие и длинные опоры рамки к
кольцам в переменном порядке, как показано на Рис.
13, с помощью 12 винтов с полукруглой головкой и
шестигранных гаек (HP10, HP11). (Примечание:
Загнутые концы длинных опор направлены внутрь,
как показано на Рис. 13).
Рис. 13
19. Вложите мешок для контейнера (P) в контейнер
таким образом, чтобы верхняя часть мешка
охватывала верхний край контейнера. Внутри мешка
установите рамку (R) и надавите, чтобы она зашла в
мешок до конца. См. Рис. 14.
20. Потяните оба рычага быстрого действия (Q, Рис. 12),
затем присоедините крышку контейнера (H, Рис. 12)
к рычагам. Затяните удлиненную гайку (Q
1
, Рис. 12)
на каждом рычаге.
21. Поднимите крышку контейнера с помощью рычагов и
расположите контейнер под крышкой. Опустите
рычаги, чтобы зафиксировать крышку на контейнере.
Рис. 14
6.0 Подключение к электросети
Подключение к электросети
должно производиться
квалифицированным
электриком с соблюдением
всех соответствующих правил. Несоблюдение
данного предписания может стать причиной
серьезных травм.
Любое подключение к сети и провода должны отвечать
действующему регламенту.
Напряжение в сети должно соответствовать
характеристикам на шильдике станка. Вытяжная
установка поставляется со штепсельной вилкой,
конструкция которой подразумевает использование
розетки с гнездом для заземления.
Учтите, что в сети, используемой для подключения
одновременно станков, инструментов, осветительных
приборов, нагревателей и т.д., возрастает электрическая
нагрузка. Выделенная сеть для вытяжной установки
обеспечит наибольшую эффективность работы, так как
обычно вытяжные установки используются во время
работы другого оборудования.
6.1 ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ
Вытяжная установка должна быть заземлена. В случае
неисправной работы или поломки установки заземление
создает линию наименьшего сопротивления для тока,
что уменьшает риск поражения электрическим током.
Вытяжная установка оснащена питающим проводом,
имеющим заземляющий проводник и заземляющую
вилку. Штепсельную вилку нужно вставлять только в
подходящую розетку, которая установлена надлежащим
образом и заземлена в соответствии со всеми местными
электротехническими нормами и правилами.
Неправильное подключение
заземляющего провода может
стать причиной поражения
электрическим током.
Проконсультируйтесь с квалифицированным
электриком или ремонтным персоналом, если
