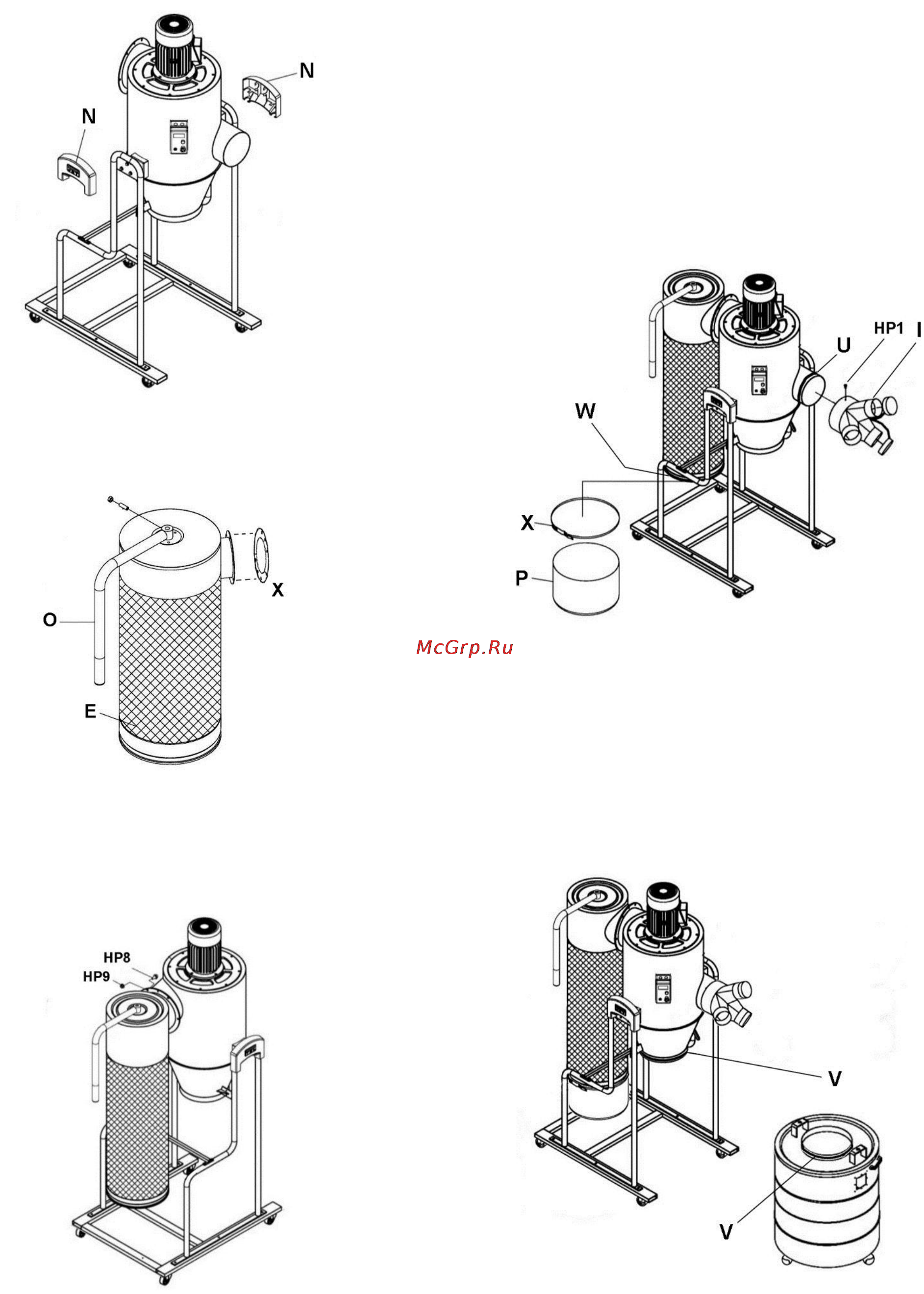

8. На левую и правую стойки установите боковые

крышки (N). См. Рис. 7.

Рис. 7

9. С помощью установочного винта и гайки прикрутите

ручку (O) к фильтру (E). См. Рис. 8.

Рис. 8

10. Между фильтром и основным корпусом установите

прокладку (X). Вставьте фильтр в корпус и

прикрутите с помощью винтов с шестигранной

головкой и фланцем (HP9) и гаек (HP10). См. Рис. 9.

Рис. 9

11. Обмотайте уплотнительную ленту (U) вокруг

впускного отверстия ближе к краю. См. Рис. 10.

Уплотнительная лента должна полностью

охватывать отверстие.

12. Установите на основной корпус адаптер впускного

отверстия (I) и прикрутите его с помощью винтов с

полукруглой головкой (HP1).

13. Обмотайте уплотнительную ленту (W) вокруг

фильтра так, чтобы она слегка выступала за его

нижнюю кромку. Уплотнительная лента должна

полностью охватывать фильтр.

14. Прикрепите мешок для пыли (P) к нижней части

фильтра и зафиксируйте его с помощью хомута (X).

Рис. 10

15. Обмотайте уплотнительную ленту (V) вокруг воронки

так, чтобы она слегка выступала за ее нижнюю

кромку. См. Рис. 11. Уплотнительная лента должна

полностью охватывать воронку.

16. Обмотайте уплотнительную ленту (V) вокруг

внешнего края отверстия в контейнере.

Уплотнительная лента должна полностью

охватывать отверстие.

Рис. 11
