10

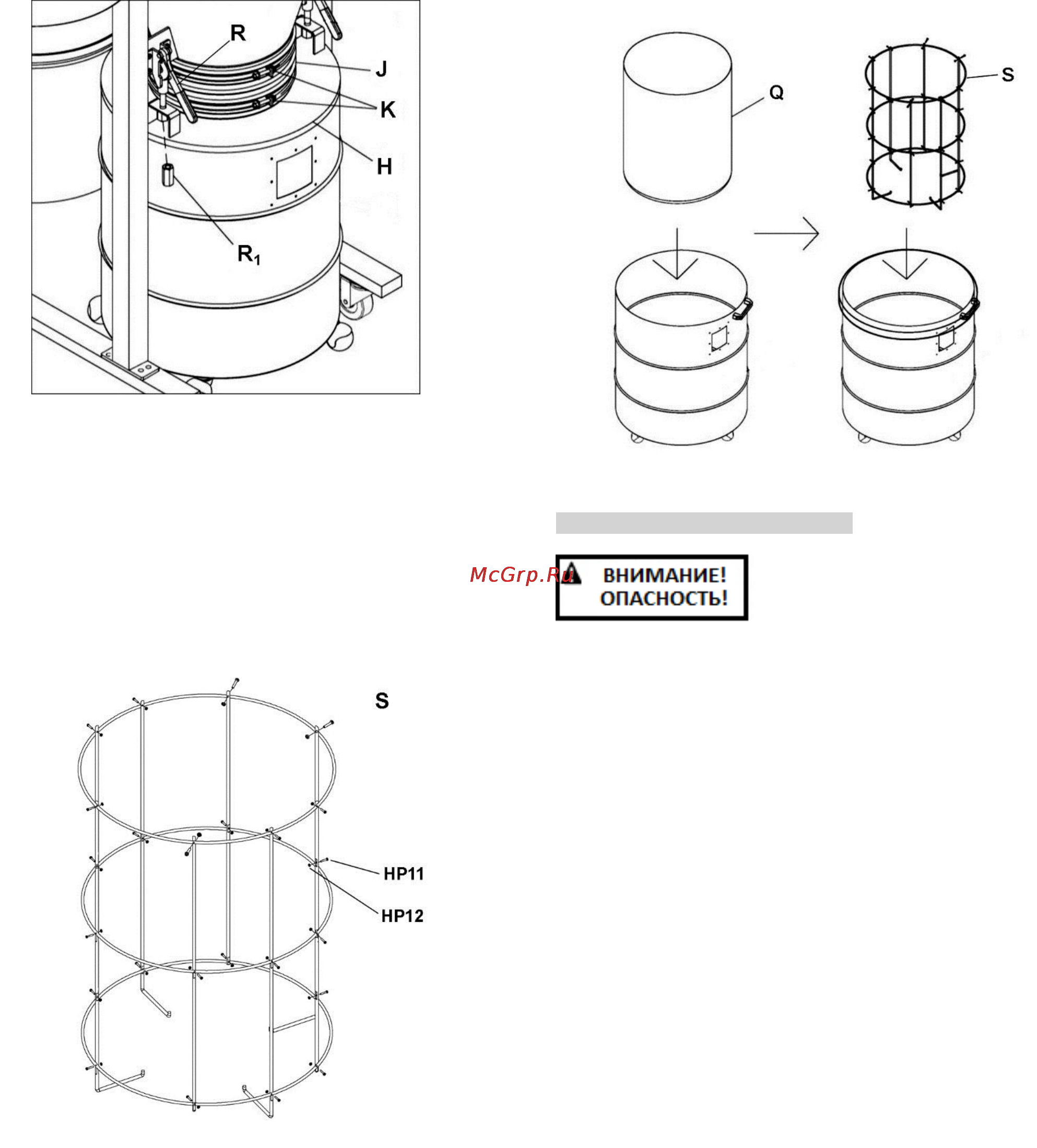

17. Наденьте шланг (J) на конус воронки и крышку
контейнера и зафиксируйте его с помощью 2 хомутов
(K), сверху и снизу. См. Рис. 12.
Рис. 12
Рамка мешка сохраняет его форму при отрицательном
давлении в контейнере. Следуйте инструкциям по сборке
рамки:
18. Прикрутите короткие и длинные опоры рамки к
кольцам в переменном порядке, как показано на Рис.
13. Закрепите с помощью 24 винтов с полукруглой
головкой и шестигранных гаек (HP11, HP12).
(Примечание: Загнутые концы длинных опор
направлены внутрь, как показано на Рис. 13).
Рис. 13
19. Вложите мешок для контейнера (Q) в контейнер
таким образом, чтобы верхняя часть мешка
охватывала верхний край контейнера. Внутри мешка
установите рамку (S) и надавите, чтобы она зашла в
мешок до конца. См. Рис. 14.
20. Потяните оба рычага быстрого действия (R, Рис. 12)
затем присоедините крышку контейнера (H, Рис. 12)
к рычагам. Затяните удлиненную гайку (R
1
, Рис. 12)
на каждом рычаге.
21. Поднимите крышку контейнера с помощью рычагов и
расположите контейнер под крышкой. Опустите
рычаги, чтобы зафиксировать крышку на контейнере.
Рис. 14
6.0 Подключение к электросети
Подключение к электросети
должно производиться
квалифицированным
электриком с соблюдением
всех соответствующих правил. Несоблюдение
данного предписания может стать причиной
серьезных травм.
Любое подключение к сети и провода должны отвечать
действующему регламенту.
Напряжение в сети должно соответствовать
характеристикам на шильдике станка. Вытяжная
установка поставляется со штепсельной вилкой,
конструкция которой подразумевает использование
розетки с гнездом для заземления.
Учтите, что в сети, используемой для подключения
одновременно станков, инструментов, осветительных
приборов, нагревателей и т.д., возрастает электрическая
нагрузка. Выделенная сеть для вытяжной установки
обеспечит наибольшую эффективность работы, так как
обычно вытяжные установки используются во время
работы другого оборудования.
Перед подключением установки к источнику питания
убедитесь, что выключатель находится в положении
ВЫКЛ. (OFF).
6.1 ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ
Вытяжная установка должна быть заземлена. В случае
неисправной работы или поломки установки заземление
создает линию наименьшего сопротивления для тока,
что уменьшает риск поражения электрическим током.
Вытяжная установка оснащена питающим проводом,
имеющим заземляющий проводник и заземляющую
вилку. Штепсельную вилку нужно вставлять только в
подходящую розетку, которая установлена надлежащим
