Jet JWL-1015 (719100M) Инструкция по эксплуатации онлайн [8/14] 171681

150-200 400 700 1000

200-250 300 400 700

Рисунок 10

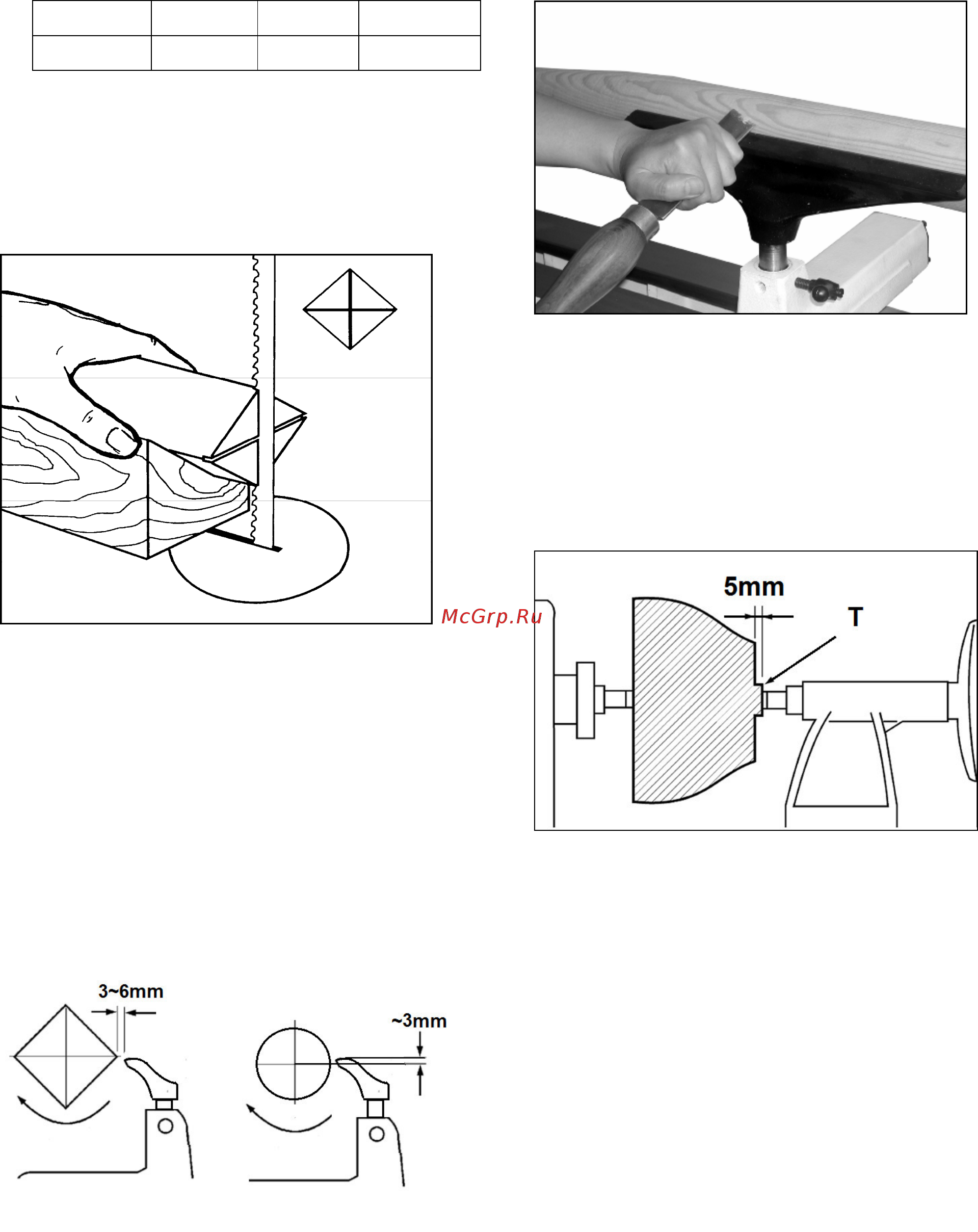

5.4 Точение между центрами:

Наметьте и отмерьте середину на обоих торцах заготовки.

Для твердых пород древесины со стороны передней бабки

можно сделать надрезы пилой (см. Рис. 11).

Рисунок 11

Поводковый центр вставляется в конус шпинделя и может

быть удален из него с помощью выталкивателя.

Зажмите отцентрированную заготовку между поводковым

патроном и вращающимся центром задней бабки.

Поворачивайте маховик задней бабки до тех пор, пока

вращающийся центр прочно не войдет в заготовку.

Поверните маховик на четверть оборота назад и надежно

зажмите пиноль задней бабки.

Проверните заготовку рукой, проверьте надежность

крепления и свободное вращение заготовки.

При работе между центрами высота подручника должна

быть установлена примерно на 3 мм выше высоты центров

(Рис. 12 и 13).

Рисунок 12

Рисунок 13

5.5 Точение чаш и тарелок:

Обточите наружный контур между центрами.

Обточите небольшой участок заготовки до диаметра

отверстия планшайбы (Т, Рис. 14). Это помогает

центрировать заготовку при повторном зажиме.

Рисунок 14

Закрепите заготовку (А, Рис.15) с помощью 4х шурупов (С) к

планшайбе. Будьте осторожны при выборе шурупов.

Слишком длинные шурупы будут выступать в зону резания,

а слишком короткие не дадут безопасного крепления.

Если крепление шурупами не допускается, можно

приклеить заготовку к несущему диску (D), который

крепится к планшайбе с помощью шурупов. Посредством

приклеенного между диском и заготовкой листа бумаги Вы

сможете избежать повреждения поверхности заготовки при

последующем снятии ее с диска.

Планшайбу вместе с уже закрепленной заготовкой

накрутите на передний конец шпинделя и сильно затяните

руками.

Проверните заготовку руками, проверьте надежность

крепления и свободное вращение заготовки в шпинделе.
