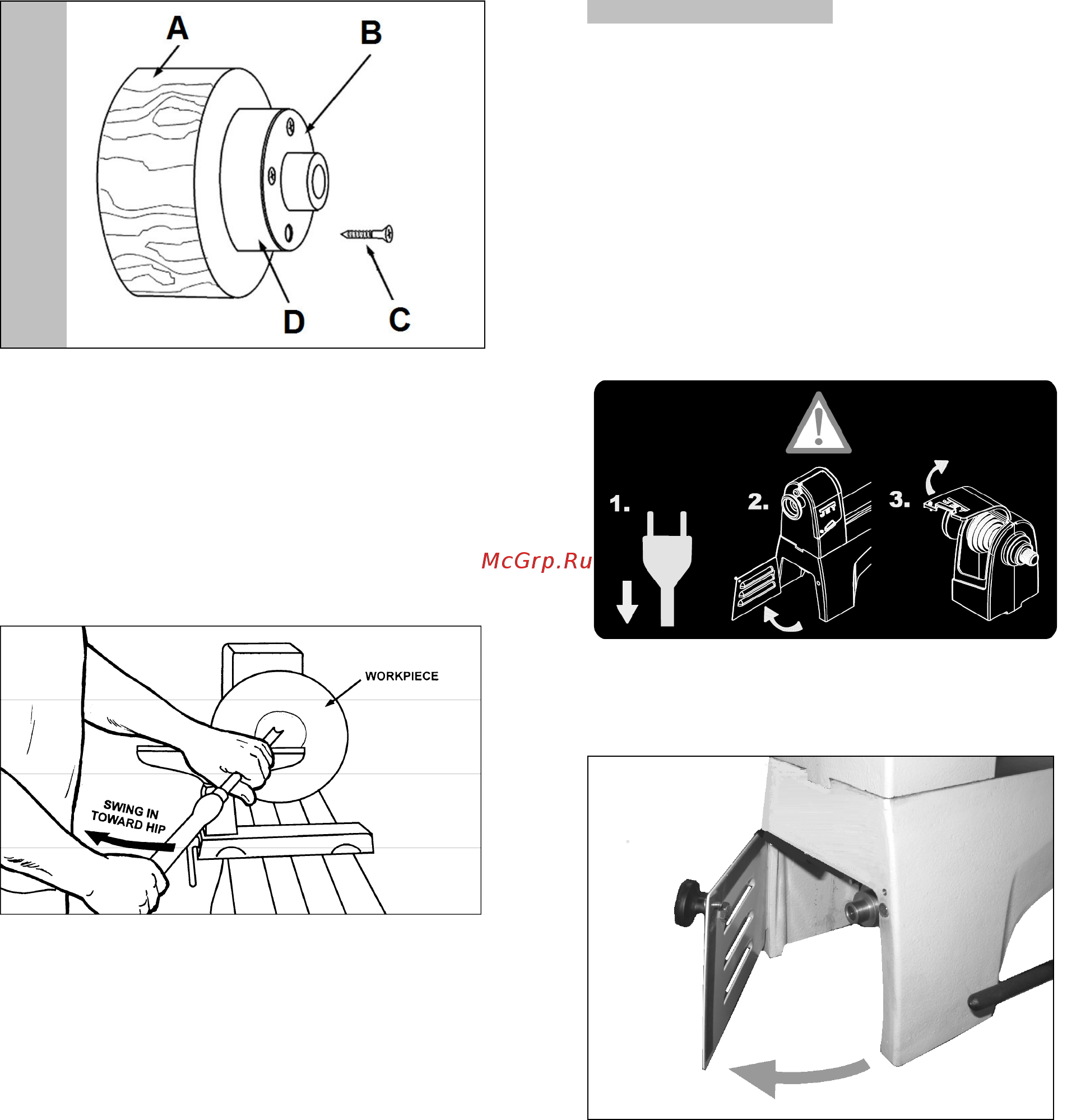

Рисунок 15

При работе с планшайбой высота стального подручника

устанавливается немного ниже высоты центров.

Внимание: Работайте с токарным резцом только слева от

центра вращения.

Начинайте съем стружки с края чаши и ведите трубчатый

резец по возможности непрерывным движением к центру

чаши.

Ведите трубчатый резец левой рукой, в то время как правая

рука подтягивается к туловищу (Рис. 16).

Рисунок 16

Сдвиньте подручник к внешнему краю, чтобы обработать

дно чаши.

5.6 Шлифование и пропитка:

Снимите подручник. Начинайте шлифование

шлифовальной бумагой с зернистостью 120 и постепенно

переходите к бумаге с более мелкой зернистостью.

Применяйте преимущественно механизированные

шлифовальные инструменты, чтобы избежать образования

при шлифовании концентрических канавок.

Остановитесь на зернистости 220. Нанесите первый слой

пропитки и дайте ему высохнуть. Окончательная шлифовка

проводится бумагой с зернистостью от 320 до 400.

Частично проточите заготовку с помощью отрезного резца.

Когда диаметр шейки будет 80 мм, отпилите готовую

деталь пилой.

Нанесите второй слой пропитки дайте ему высохнуть.

6. Установка и настройка

Общие указания:

Установку и настройку станка разрешается

осуществлять только при условии, что станок

предохранен от непроизвольного включения.

Отсоедините станок от электросети.

Перед работой на станке убедитесь, что все рычаги и

рукоятки зафиксированы.

6.1 Изменение числа оборотов

Отсоедините станок от источника питания (выдерните

вилку из розетки)!

Рисунок 17

Ослабьте зажимной винт и откройте крышку ведущего

шкива.

Рисунок 18

Ослабьте зажимной винт и откройте крышку ведомого

шкива.
