11

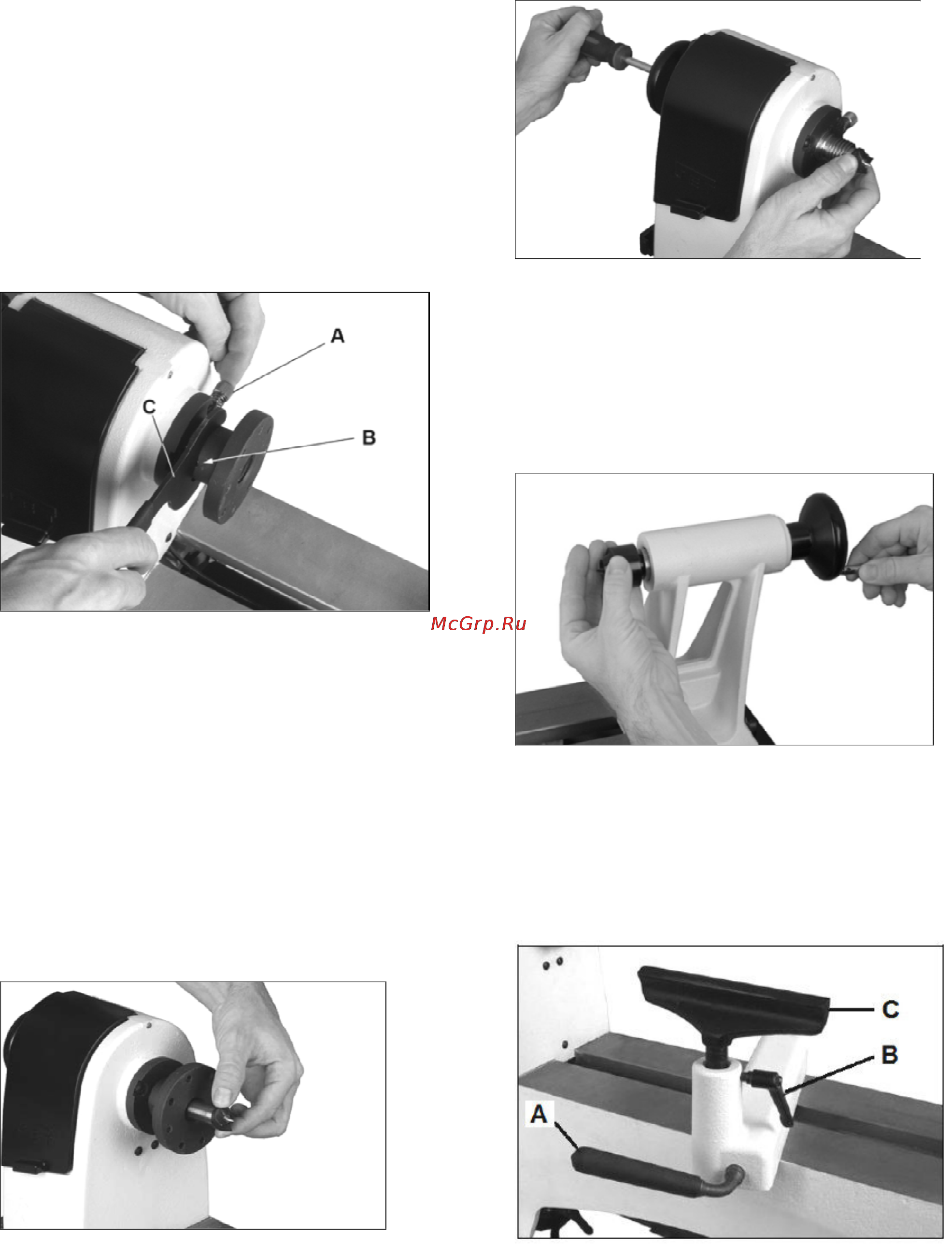

6.2 Установка зажимных приспособлений
Отключите станок от электропитания (выдерните вилку
из розетки).
Планшайба применяется для вытачивания чаш. В
планшайбе имеется множество отверстий для
крепления заготовок.
Убедитесь, что два установочных винта (B, Рис. 24) в
планшайбе ослаблены.
Заблокируйте шпиндель, нажав на (A).
Прикрутите планшайбу на шпиндель по часовой стрелке
и плотно затяните.
Затяните два установочных винта (B).
Рис. 24
Удалите планшайбу, ослабив два установочных винта
(B). Нажмите на фиксатор шпинделя, используя
прилагаемый инструмент (C).
Внимание: Всегда обрабатывайте резцом только левую
часть заготовки.
Никогда не нажимайте на фиксатор шпинделя во время
его вращения!
При реверсе убедитесь, что планшайба, патрон или
другие приспособления закреплены установочными
винтами. Не допускается ослабление резьбового
соединения.
Центр используется для установки заготовки между
центрами. Убедитесь, что соприкасающиеся с центром
поверхности чистые. Вставьте центр в шпиндель.
Рис. 25
Рис. 26
Для удаления центра используйте специальный
стержень. Придерживайте центр во избежание его
падения (Рис. 26).
Вращающийся центр применяется для закрепления
заготовки между центрами. Убедитесь, что
соприкасающиеся поверхности чистые.
Вставьте вращающийся центр в пиноль.
Рис. 27
Для удаления вращающегося центра поверните
маховик пиноли против часовой стрелки (Рис. 27).
6.3 Настройка подручника
Установите подручник (C, Рис. 28) как можно ближе к
заготовке. Зафиксируйте его с помощью рычага (A).
Рис. 28
Установите высоту примерно на 3 мм выше высоты
центров и зажмите фиксатор (B).
