12
6.4 Настройка задней бабки

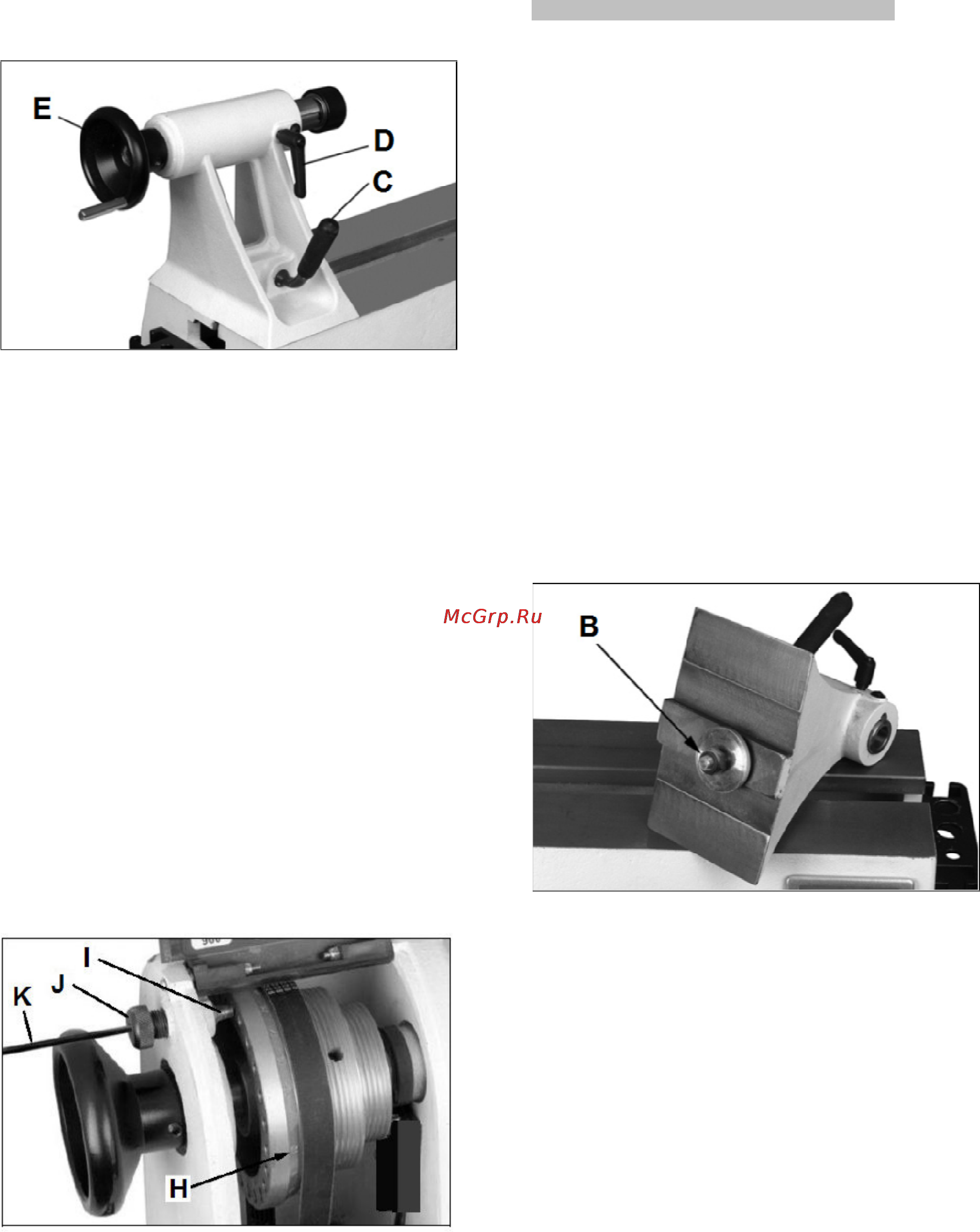

Поворачивайте маховик (E, Рис. 29) по часовой стрелке,
чтобы выдвинуть пиноль, и зажмите фиксатор (D).
Рис. 29
Рычаг (C) зажимает заднюю бабку на станине станка.
Вращающийся центр можно вытолкнуть посредством
вращения маховика против часовой стрелки.
Внимание: Не устанавливайте заднюю бабку у края
станины. Это приводит к уменьшению поверхности
зажима и увеличивает риск травм.
6.5 Пошаговый поворот шпинделя
Пошаговый поворот шпинделя позволяет обрабатывать
элементы, равномерно распределенные по окружности
заготовки, шпиндель при этом остается
зафиксированным.
Шпиндель имеет 24 положения.
Каждому положению соответствует номер на шкиве
шпинделя (H, Рис. 30).
Фиксатор шагового поворота (J) вставляется в
переднюю бабку. Убедитесь, что фиксатор
расположился в одном из отверстий шкива (I).
Примечание: Шестигранный ключ на 3 мм (K)
применяется для закрепления/удаления фиксатора
шагового поворота.
Рис. 30
Внимание:
Ослабьте крепление фиксатора перед началом
вращения. Никогда не вставляйте фиксатор во время
вращения шпинделя.
7. Техническое обслуживание и проверка
Общие указания:
Перед работами по наладке и регулировке станок
должен быть предохранен от непроизвольного
включения. Выдерните вилку из розетки.
Регулярно производите очистку станка (используйте
защитные очки и устройство защиты от пыли).
Проверяйте работоспособность вытяжной системы.
Защищайте шпиндель передней бабки, пиноль задней
бабки, опору подручника и станину от ржавчины с
помощью масла или антикоррозийного покрытия.
Немедленно заменяйте поврежденные защитные
устройства.
Подключение и ремонт электрического оборудования
разрешается проводить только квалифицированным
электрикам.
7.1 Регулировка зажимного эксцентрика
При регулировке сдвиньте заднюю бабку или подручник
к краю станины и незначительно отверните гайку (B,
Рис. 31).
Убедитесь, что ручка хорошо зафиксирована.
Рис. 31
7.2 Проверка щеток двигателя
Отключите станок от источника электропитания
(выдерните вилку и розетки)!
Сильно изношенная или поврежденная щетка может
повредить двигатель.
Периодически проверяйте две угольные щетки,
расположенные по обеим сторонам двигателя.
Открутите крышку и удалите щетку
.
