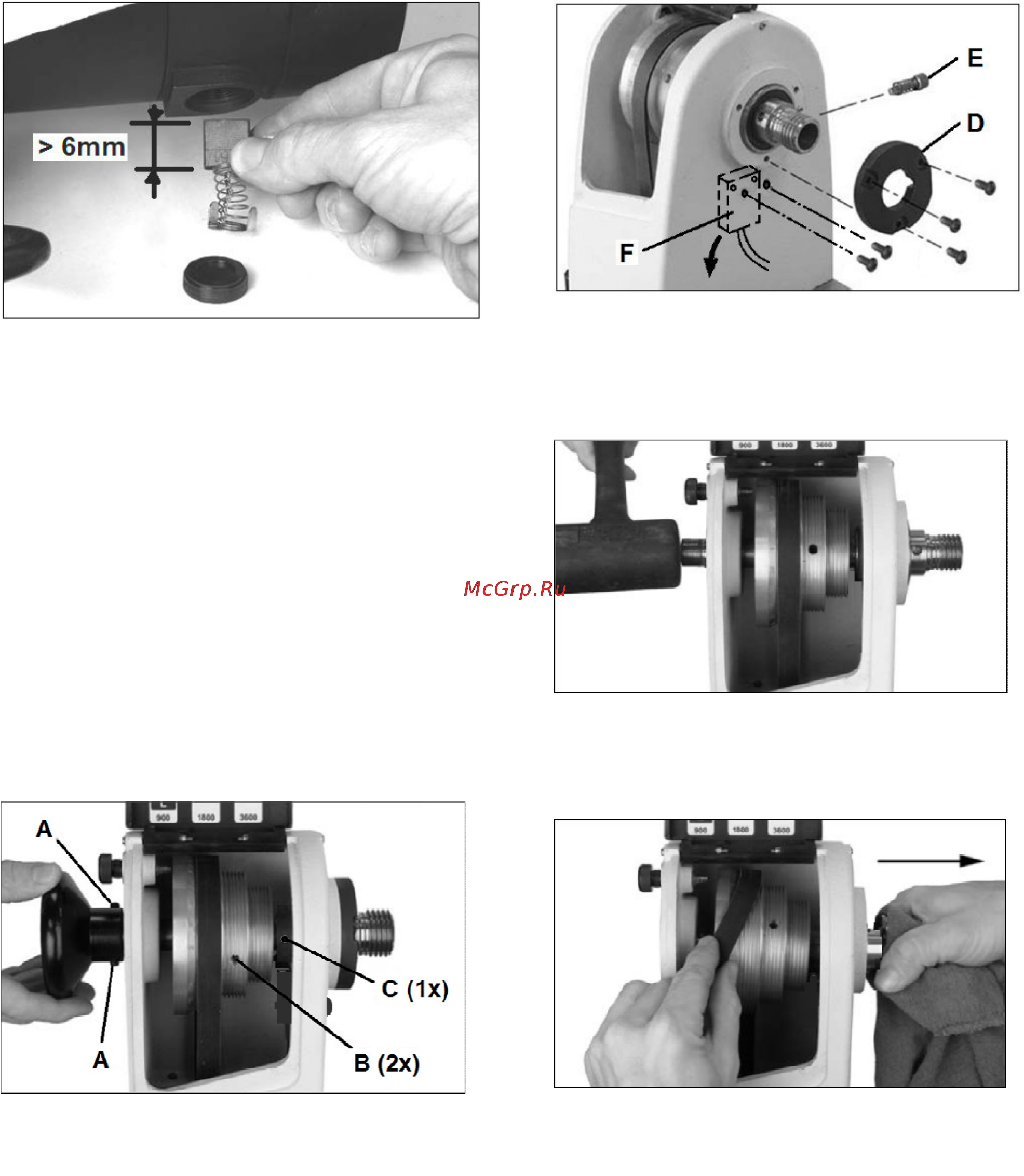

Рис. 32

Замените обе щетки, если они стерты на 6 мм или

повреждены.

Установите щетки и крышки.

7.3 Замена ремня

Отключите станок от источника электропитания

(выдерните вилку из розетки)!

Снимите крышку ременной передачи и снимите

поликлиновой ремень с нижнего шкива.

Ослабьте два установочных винта (A, Рис. 33) и

выкрутите маховик.

Примечание: Левая резьба, для выкручивания

поворачивайте по часовой стрелке.

Ослабьте два установочных винта (B) на шкиве

шпинделя и один (C) на сенсорной втулке шпинделя.

Рис. 33

Снимите крышку подшипника (D, Рис. 34).

Примечание: Фиксатор шпинделя (E) и пружина

выскочат.

Открутите датчик шпинделя (F) для предотвращения

его повреждения.

Рис. 34

Используйте резиновый молоток для продвижения

шпинделя в сторону задней бабки (также можно

использовать кусок твердой древесины или латунь для

защиты шпинделя от повреждения).

Рис. 35

Продвиньте шпиндель на величину, достаточную для

снятия ремня.

Рис. 36

Для сборки произведите все действия в обратном

порядке.

Примечание:

Во избежание перегрузки подшипника не затягивайте

маховик слишком сильно. Плотно закрутите его на

шпиндель, затем немного ослабьте резьбу и затяните

установочные винты.

Установите датчик на расстоянии приблизительно 0,5~1

мм от сенсорной втулки.
