9

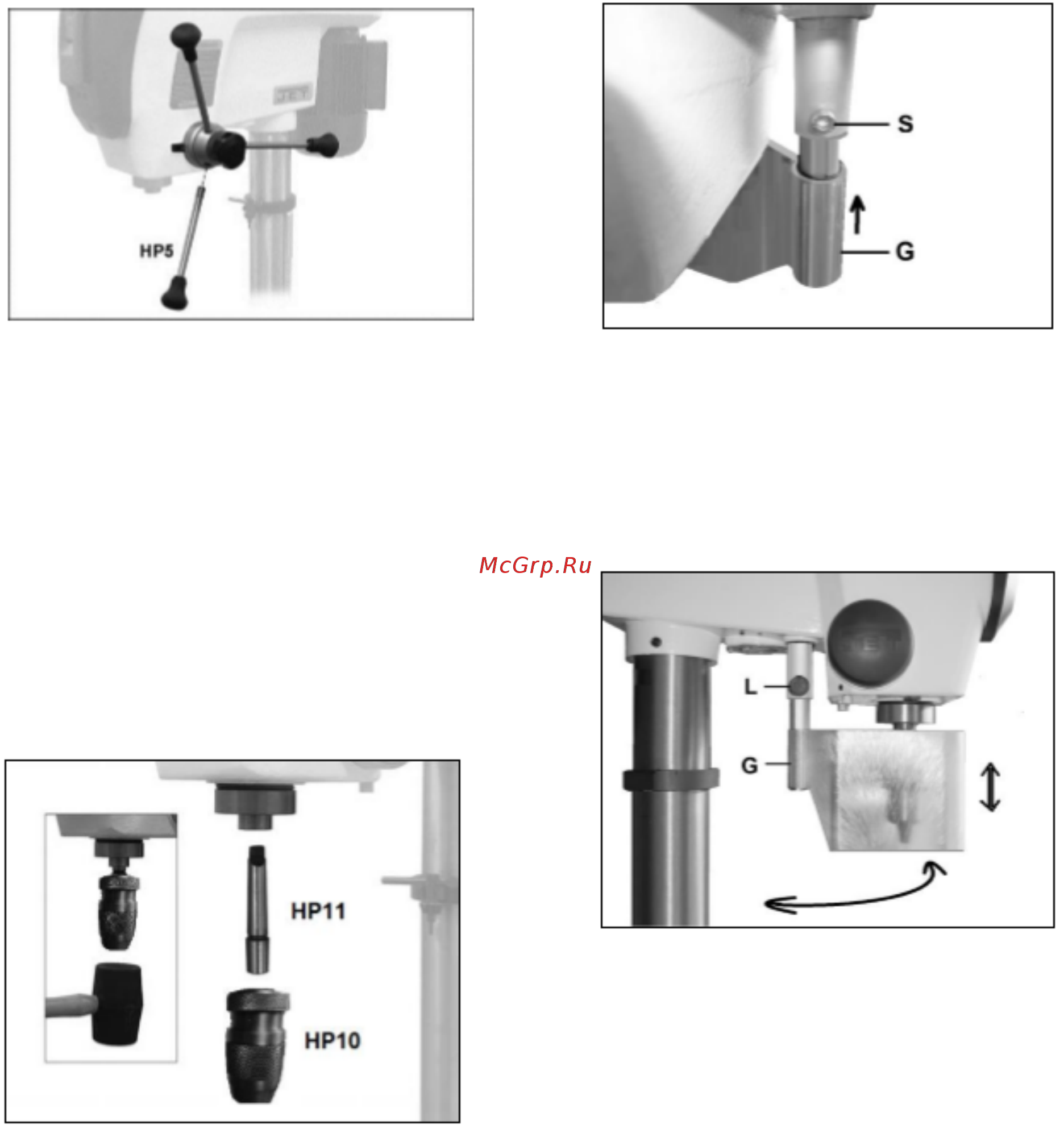

Рис. 12
Тщательно очистите шпиндель, оправку и
сверлильный патрон с помощью мягкой ветоши и
растворителя, например, уайт-спирита.
Важно: шпиндель, оправка и патрон должны быть
тщательно очищены от смазки. Любые смазочные
материалы, масло или их остатки на данных
элементах станка могут стать причиной их
отсоединения друг от друга, что является
травмоопасным и представляет потенциальную
угрозу повреждения инструмента.
Вставьте оправку (НР11, Рис. 13) в шпиндель,
одновременно поворачивая ее, так, чтобы лапка
попала в паз шпинделя.
Рис. 13
Насадите патрон (НР10) на оправку.
Откройте патрон до полного отведения кулачков.
Стукните по патрону снизу 2-3 раза резиновым или
обычным молотком через деревянный брусок.
Сборка экрана сверлильного патрона:
Ослабьте винт с внутр. шестигранником (S, Рис. 14)
и установите узел экрана сверлильного патрона (G).
Снова затяните винт (S).
Рис. 14
Для максимальной защиты оператора экран
сверлильного патрона можно отрегулировать по
высоте. Для регулировки ослабьте ручку фиксации
(L, Рис. 15).
Для доступа к патрону экран можно открыть
(отвернуть).
Рис. 15
ВНИМАНИЕ:
Экран сверлильного патрона имеет функцию
электроблокировки. Чтобы запустить станок,
необходимо закрыть экран.
4.3 Подключение к электросети
Подключение к сети, а также применяемые
удлинительные провода и штепсельные вилки
должны соответствовать предписаниям на табличке
станка.
В сети должен быть установлен плавкий
предохранитель от скачков напряжения на 10 А.
Применяйте только соединительные кабели с
маркировкой H07RN-F с поперечным сечением
провода 1,5 мм
2
или более.
Питающие провода и вилки должны быть без
дефектов.
Подключение и ремонт электрического оборудования
разрешается проводить только квалифицированным
электрикам.
Станок имеет питающий провод длиной 1,8 м и
штепсельную вилку.
