Руководство по эксплуатации станка JET IBG-12 10
Примечание: Гайка правого круга откручивается
против часовой стрелки. Гайка левого круга
откручивается по часовой стрелке.
6. Снимите внешний фланец (E), круг (F), и
внутренний фланец.
7. Почистите фланцы. Убедитесь в том, что они
ровные. Неровные фланцы могут вызвать
вибрацию абразивного круга.
8. Осмотрите устанавливаемый абразивный
круг и произведите его звуковое тестирование. Не
устанавливайте поврежденный круг.
9. Установите на место внутренний фланец, круг
(F), внешний фланец (E) и наверните гайку (D) на
шпиндель. Затяните гайку.
Не перетягивайте гайку; это может привести к
образованию трещин на круге.
Примечание: Внутренний фланец имеет больший
посадочный диаметр (32 мм), по сравнению с
внешним фланцем. Устанавливайте их точно на
свои места.
10. Установите на место защиту. Отрегулируйте
зазоры между подручником и кругом, защитой и
кругом (1,6 мм в обоих случаях).
7.3 Балансировка круга
На отключенном от сети питания станке и с
ослабленной гайкой шпинделя, прокручивайте
круги вручную, наблюдая за их вращением.
Абразивный круг хорошо сбалансирован, если:
1. Внешняя (лицевая) его поверхность выглядит
ровной и круглой при вращении, что означает, что
круг вращается соосно шпинделю.
2. Отсутствует боковое биение.
Оператор, который не жалеет времени на
тщательную регулировку, будет вознагражден
безупречным вращением круга и точной
обработкой деталей.
Если внешний край круга вращается не соосно
шпинделю, попробуйте сместить круг плотнее к
центральной оси шпинделя, перед тем, как
затянуть гайку.
Другим методом устранения дисбаланса является
использование устройства для правки круга.
«Правка» подразумевает снятие существующего
верхнего слоя абразивного материала. Устройство
для правки также выравнивает рабочую
поверхность круга, делая ее параллельной
подручнику и идеальной для обработки детали.
Правильное использование устройства для правки
устраняет точечное касание при обработке,
обеспечивает соосное вращение круга
относительно шпинделя и минимизирует
вибрацию.
7.4 Устранение бокового биения
Настольные заточные станки серии IBG имеют
большие фланцы после механической обработки,
которые делают боковое биение маловероятным
при использовании качественных кругов. Если
боковое биение все же проявляется:
1. Ослабьте гайку и слегка проверните внешний
фланец. Затяните гайку и проверьте вращение
круга вручную.
2. Если биение продолжается, продолжайте
повторять Шаг 1, смещая внешний фланец
неизменно в одном направлении. См. Рис. 12. Сам
круг удерживайте каждый раз в одном и том же
положении.
3. Если полный оборот внешнего фланца не дал
результатов, открутите гайку, снимите внешний
фланец и круг (нанесите не него метку
карандашом, чтобы установить его обратно в том
же положении). Затем проверните внутренний
фланец на 90° и проделайте описанные выше
операции с внешним фланцем.
4. Продолжайте эти комбинации с фланцами до
устранения бокового биения.
Если потребуется, установите тонкую прокладку из
бумаги или картона между фланцем и
абразивным кругом.

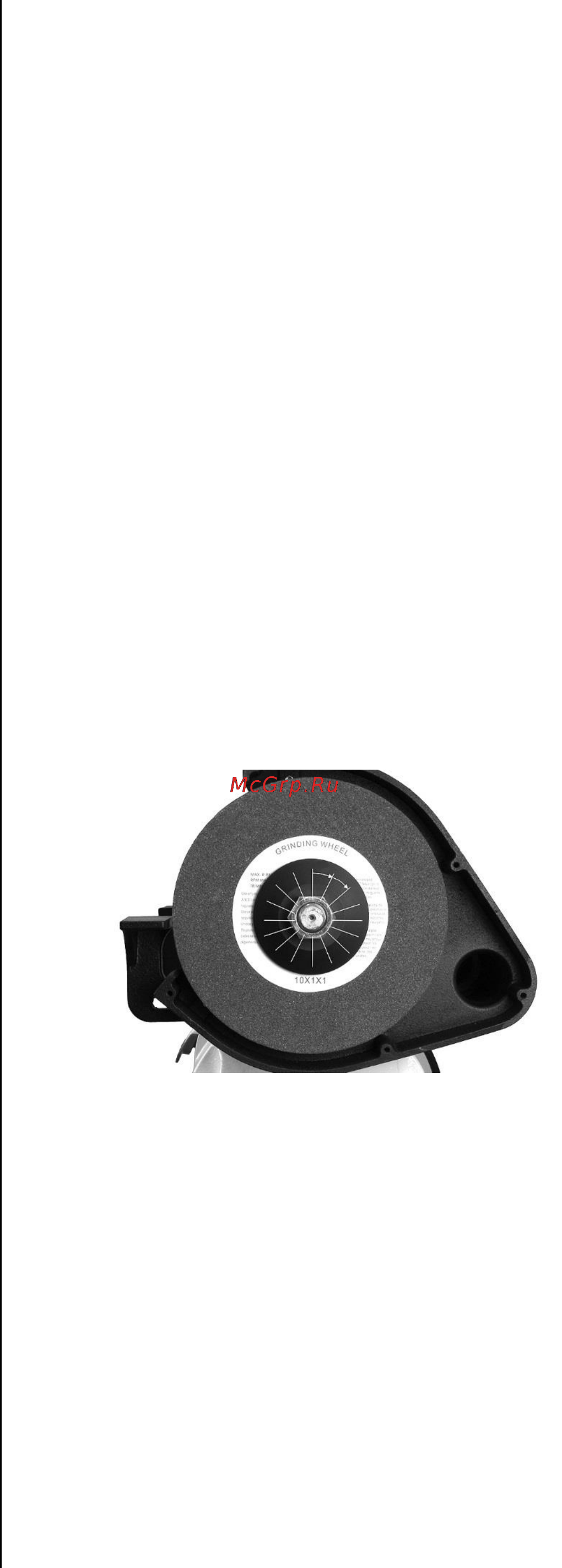

Рис.7
ПРИМЕЧАНИЕ: Допустимо слабое биение при
разгоне и остановке круга, которое, однако, не
влияет на нормальную работу станка.
7.5 Правка кругов
Ниже описывается общая процедура правки
абразивных кругов. Для получения подробной
информации относительно использования
правильного устройства, обращайтесь к
инструкциям от его производителя.
При выполнении этой операции пользуйтесь
защитными очками или защитной маской.
1. Отведите подручник так, чтобы выступающая
часть правильного устройства могла зацепиться за
внутренний край подручника (См. Рис. 8).
2. Включите станок и дайте ему развить полные
обороты.
