Инструкция по эксплуатации станка JET JDC-250 6
B. Изменение скорости вращения щетки
C. Двигатель
D. Маховик выдвижения щетки
E. Выдвижной ящик для сбора опилок
F. Защитный экран
G. Кнопка аварийного останова
H. Щетка
I. Регулируемый опорный стол на кронштейне
J. Стойка
3.2 Комплектация
Стойка
Щетка
Опорный регулируемый стол на кронштейне
Защитный щиток
Инструкция по эксплуатации

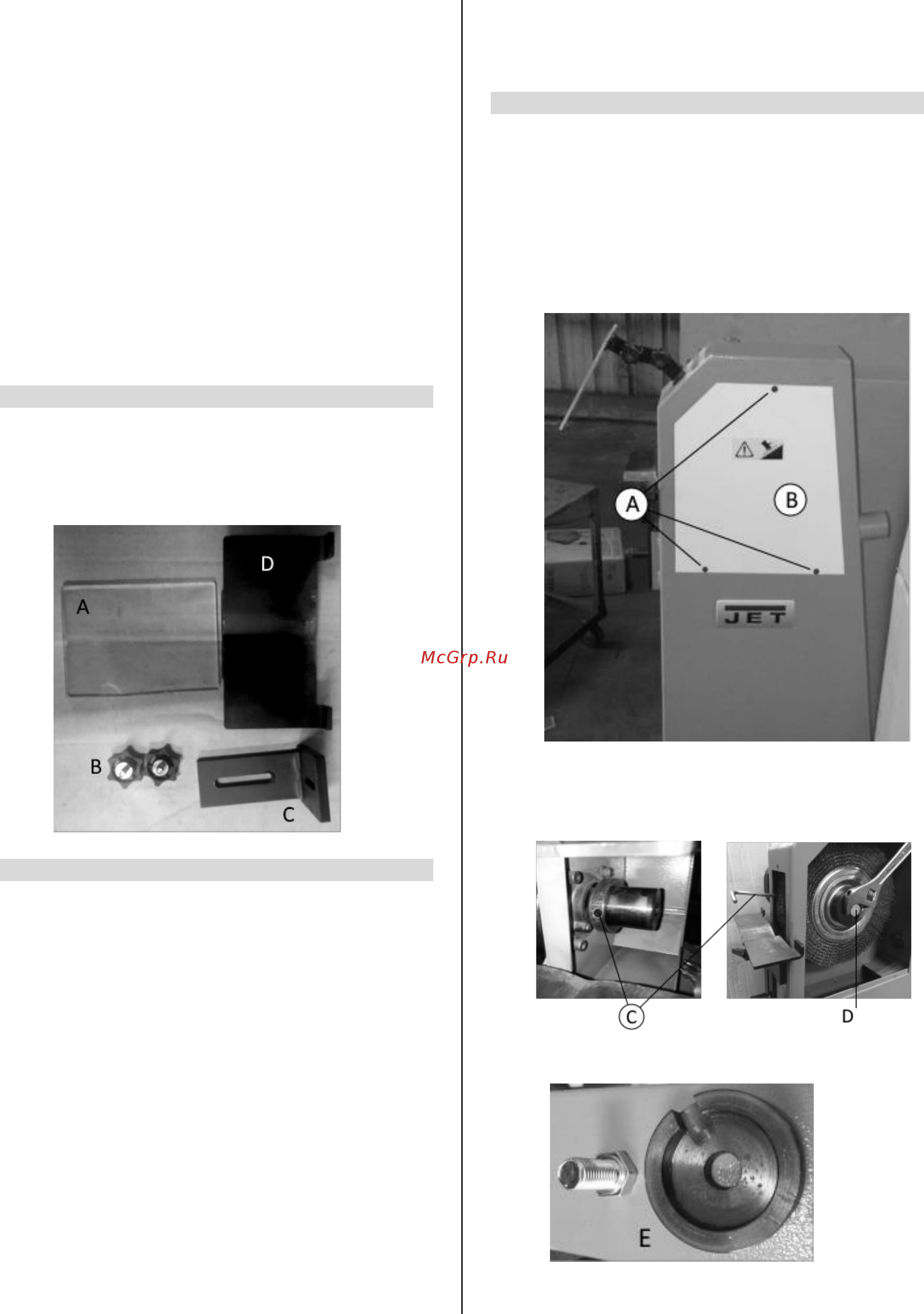

4. СБОРКА
Установите кронштейн опорного стола (С, рис.2) на
станок.
Установите опорный стол (D, рис. 2) на кронштейн.
Установите прозрачный экран (А, рис. 2) при
помощи двух фиксаторов (В, рис.2) на станок.
Рис.2
5. РАБОТА НА СТАНКЕ
1. Нажмите кнопку «вкл.» для пуска двигателя А
(Рис. 1) для подачи напряжения на двигатель.
2. Скорость двигателя управляется
переключателем скорости В (Рис. 1). Низкая
скорость составляет 1400 об/мин. Высокая
скорость составляет 2800 об/мин. Станок не
будет работать при установке скорости в
положение OFF (Выкл).
3. Поместите деталь на опорный стол I (Рис.1),
приготовьтесь зачистить ее острые края.
4. Поднесите деталь к щетке, по окончании
зачистки, снимите ее со станка.
5. Выключите станок нажатием на кнопку «выкл.»
(Рис. 1)
6. Нажатием кнопки аварийного останова G (Рис.
1) оператор может быстро выключить станок
при выполнении работ на нем; для повторного
пуска станка необходимо слегка повернуть ее
против часовой стрелки для возврата в
исходное положение, и затем снова нажать
кнопку «Пуск».
6. НАЛАДКА И РЕГУЛИРОВКА
Общие указания:
Перед работами по наладке и регулировке станок
должен быть предохранен от непроизвольного
включения.
Вытащите сетевой штекер!
6.1 Замена щетки
1. При помощи ключа открутите винты А (Рис. 3).
И затем снимите крышку В (Рис. 3).
Рис.3
2. Вставьте шестигранный ключ в отверстие (С,
Рис. 4), чтобы застопорить вращение шпинделя.
3. С помощью гаечного ключа выкрутите болт (D,
Рис. 4)..
Рис.4
4. Снимите крышку (Е, рис.5) с вала. Снимите
щетку.
Рис.5
5. Наденьте щетку на вал. Соберите станок в
обратном порядке
