Electrolux EWH 30 Centurio Digital [3/11] Монтаж водонагревателя

4 electrolux

водонагреватели 5

теплопотери и снижает энергопотребление

водонагревателя.

Встроенный температурный регулятор: обе-

спечивает постоянный и надежный контроль

температуры воды в водонагревателе.

Перед нагревом воды цифровой дисплей

будет показывать температуру холодной воды,

поступающей в водонагреватель. С помощью

ручки регулировки Вы можете устанавливать

температуру нагрева до 75°C. Шкала регули-

ровки отмечена диапазоном:

MIN – низкая температура нагрева (30°C);

Eco – экономичный режим – 50-55°С;

MAX – высокая температура нагрева (75°C).

Простая и удобная эксплуатация и обслужива-

ние водонагревателя.

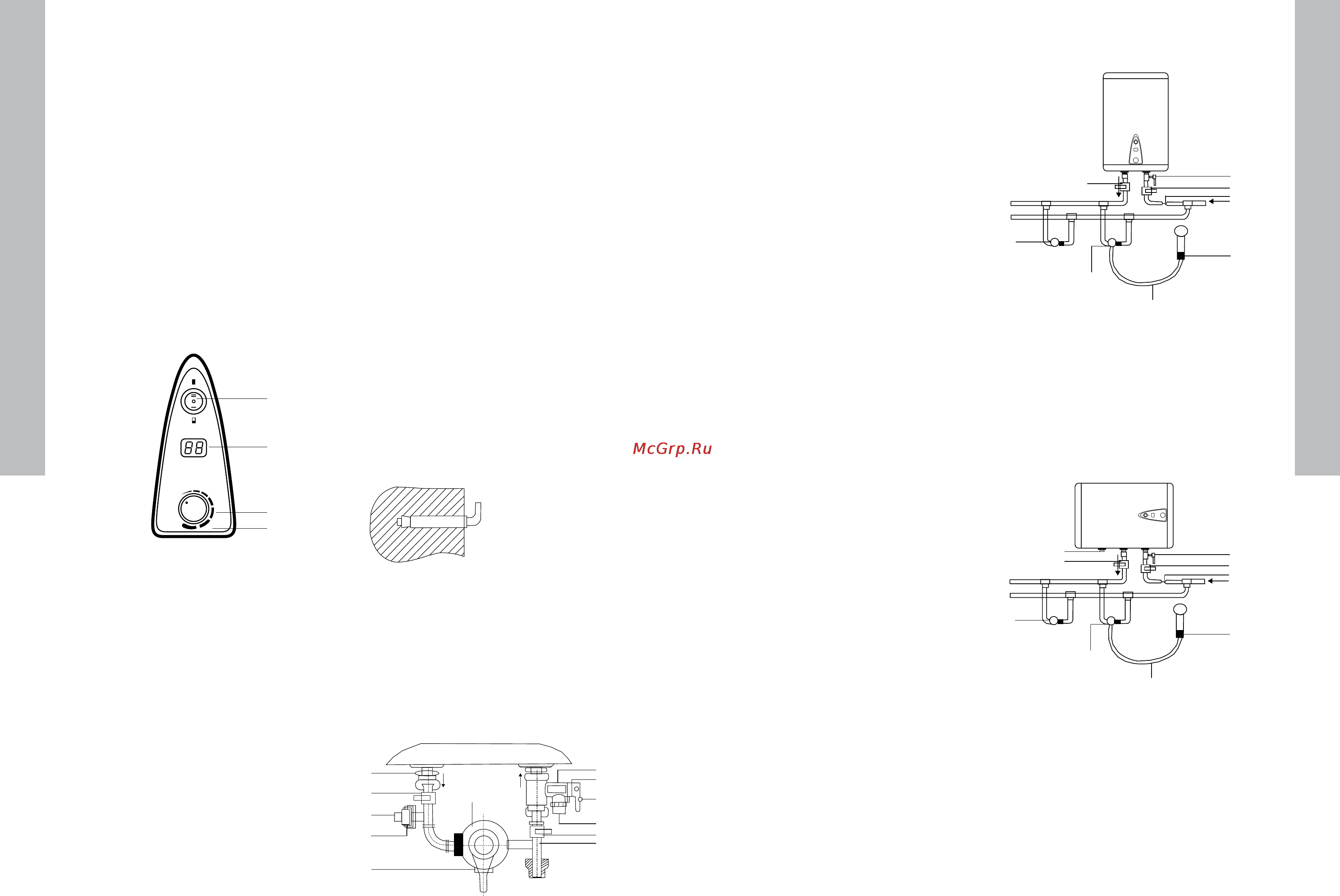

Панель управления

Power

Max Eco

MinOff

1. Дисплей

2. Кнопка переключения мощности.

Положения:

I – 1300 Вт

II – 2000 Вт

0 – Выключение

3. Указатель настройки экономичного режима

4. Ручка регулировки температур

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются

оригинальные детали, предоставленные про-

изводителем, ко то рые мо гут вы дер жать вес

на пол нен но го во дой во до на гре ва те ля. Не

устанавливайте водонагреватель на крепле-

ние, пока не убедитесь, что крепление уста-

новлено надежно. В противном случае, элек-

трический водонагреватель может упасть со

стены, что приведет к его повреждению или

может стать причиной серьезных травм. При

выборе мест под отверстия для крепежных

болтов, удостоверьтесь, что с обеих сторон

от стен ванной комнаты или другого поме-

щения до корпуса водонагревателя имеется

зазор не менее 0,2 м для облегчения доступа

при проведении технического обслуживания

в случае необходимости.

В случае если в водонагреватель поступает вода

напрямую из скважин, колодцев или водонапор-

ных башен, для эксплуатации водонагревателя

обязательно нужно использовать фильтр грубой

очистки, для поступающей в водонагреватель,

холодной воды.

Фильтр грубой очистки можно приобрести в спе-

циализированных магазинах.

Если фильтр грубой очистки не установлен,

гарантия на изделие не распространяется.

Электрический водонагреватель следует уста-

навливать на твердую вертикальную поверх-

ность (стену).

После выбора места монтажа определите места

под два крепежных болта с крюками (в зависи-

мости от спецификаций выбранного изделия).

Проделайте в стене два отверстия необходимой

глубины, соответствующие размеру крепежных

болтов, вставьте винты, поверните крюк вверх,

плотно затяните гайки, а затем установите на

него электрический водонагреватель (см. рис. 2).

Крепежный анкер для монтажа

Рис. 2

Если ванная комната слишком мала для установ-

ки водонагревателя, он может быть установлен в

любом другом помещении, защищенном от попа-

дания прямых солнечных лучей и дождя. Однако

для сокращения тепловых потерь в трубопрово-

де водонагреватель следует устанавливать как

можно ближе к месту использования воды.

Под клю че ние к во до про во ду

Водонагреватель

Горячая

вода

Холодная

вода

G1/2”

Рис. 3

1 Сливной предохранительный клапан.

2 Ручка слива.

3 Винт фиксации ручки слива.

4 Отверстие для сброса давления воды (под-

ключения дренажной трубки).

5 Кран на входе холодной воды.

6 Тройник подсоединения холодной воды в

бак и смесительный узел.

7 Подключение душа и/или смесителей.

8 Тройник горячей воды (для подключения

следующей точки водоразбора).

9 Заглушка трубы*.

10 Кран на выходе горячей воды.

11 Патрубок вывода горячей воды.

12 Смеситель/душ.

* При отсутствии необходимости подключения водонагре

вателя к последующей точке водоразбора устанавлива-

ется заглушка.

Для подключения водонагревателя к водо-

проводу применяются трубы диаметром

G1/2.

Подключение обратного предохранительно-

го клапана: клапан следует устанавливать в

месте входа холодной воды (удостоверьтесь,

что гибкая сливная трубка установлена, на

отверстие спуска давления и слива воды и

направлена вниз в специальный дренаж для

удаления воды).

Во избежание протечек при подключении

трубопровода на концы резьбовых соедине-

ний следует установить комплектные рези-

новые уплотнительные прокладки.

Если необходимо реализовать систему водо-

снабжения на несколько водоразборных

точек, используйте способ соединения (см.

рис. 4 и 4а).

При подключении к системе водоснабжения

необходимо предусмотреть и реализовать

установку индивидуальных запорных вен-

тилей на линии подачи холодной воды в

водонагреватель и на линии выхода горячей.

Индивидуальные запорные вентили по линии

горячей и холодной воды, должны быть в

закрытом состоянии в период неиспользова-

ния водонагревателя, проведении профилак-

тических и технологических работ на линии

водоснабжения. Установка и правильное

использование запорных вентилей является

обязательным условием при предоставлении

гарантийного обслуживания, а так же зало-

гом длительной и безаварийной работы

водонагревателя.

Горячая вода

Холодная вода

Рис. 4

1 Предохранительный сливной клапан.

2 Кран на выходе горячей воды.

3 Кран на входе холодной воды.

4 Впускной клапан.

5 Душевая насадка.

6 Металлический шланг.

7 Смеситель.

8 Дополнительная точка водоразбора.

Горячая вода

Холодная вода

Рис. 4а

1 Предохранительный сливной клапан.

2 Кран на входе холодной воды.

3 Впускной клапан.

4 Душевая насадка.

5 Металлический шланг.

6 Смеситель.

7 Дополнительная точка водоразбора.

8 Кран на выходе горячей воды.

9 Магниевый анод.

Electrolux EWH 30 Centurio Digital [3/11] Монтаж водонагревателя
