Electrolux EGU 56648 LX [27/48] Замена инжекторов
![Electrolux EGU 56648 LX [27/48] Замена инжекторов](/views2/1202209/page27/bg1b.png)
вайте прокладку. Затем приступите к подклю‐
чению к линии подачи газа.
Гибкая подводка может использоваться, толь‐
ко если:
– ее температура не будет превышать ком‐
натную более, чем на 30°C;
– ее длина не превышает 1500 мм;
– она не имеет сужений;
– она не натянута и не перекручена;
– она не касается острых кромок или углов;
– ее можно легко осмотреть, чтобы прове‐
рить ее состояние.
Контроль сохранности гибкого шланга вклю‐
чает в себя следующую проверку:
– отсутствие трещин, порезов, следов горе‐
ния, как на концах, так и по всей его длине;
– материал шланга не стал жестким, а сохра‐
нил свою нормальную эластичность;
– на хомутах крепления отсутствует ржавчи‐
на;
– срок годности шланга не истек.
В случае обнаружения одного или нескольких
дефектов не ремонтируйте шланг, а замените
его.
После завершения установки убеди‐
тесь, что трубные соединения абсо‐
лютно герметичны. Используйте для
проверки мыльный раствор. Запре‐
щается использовать пламя!
8.2 Замена инжекторов
1.
Снимите подставки для посуды.
2.
Снимите крышки и рассекатели пламени
горелок.
3.
С помощью торцевого ключа на 7 мм от‐
винтите инжекторы и замените их соот‐
ветствующими типу используемого газа
(см. таблицу в разделе «Технические
данные»).
4.
Установите все детали на место, выпол‐
нив вышеописанную процедуру в обрат‐
ном порядке.
5.
Замените табличку с техническими дан‐
ными (размещенную вблизи трубы подво‐
да газа) табличкой, соответствующей но‐
вому типу используемого газа. Эта та‐
бличка находится в пакете с принадлеж‐
ностями, поставляемыми вместе с прибо‐
ром.
Если давление подачи газа нестабильно или
отличается от необходимого давления, на
трубу подачи газа следует установить соот‐
ветствующий редуктор.
8.3 Регулировка минимального
уровня пламени
Для установки минимального уровня пламени
выполните следующие действия:
1.
Зажгите горелку.
2.
Поверните ручку в положение, соответ‐
ствующее минимальному пламени.
3.
Снимите ручку.
4.

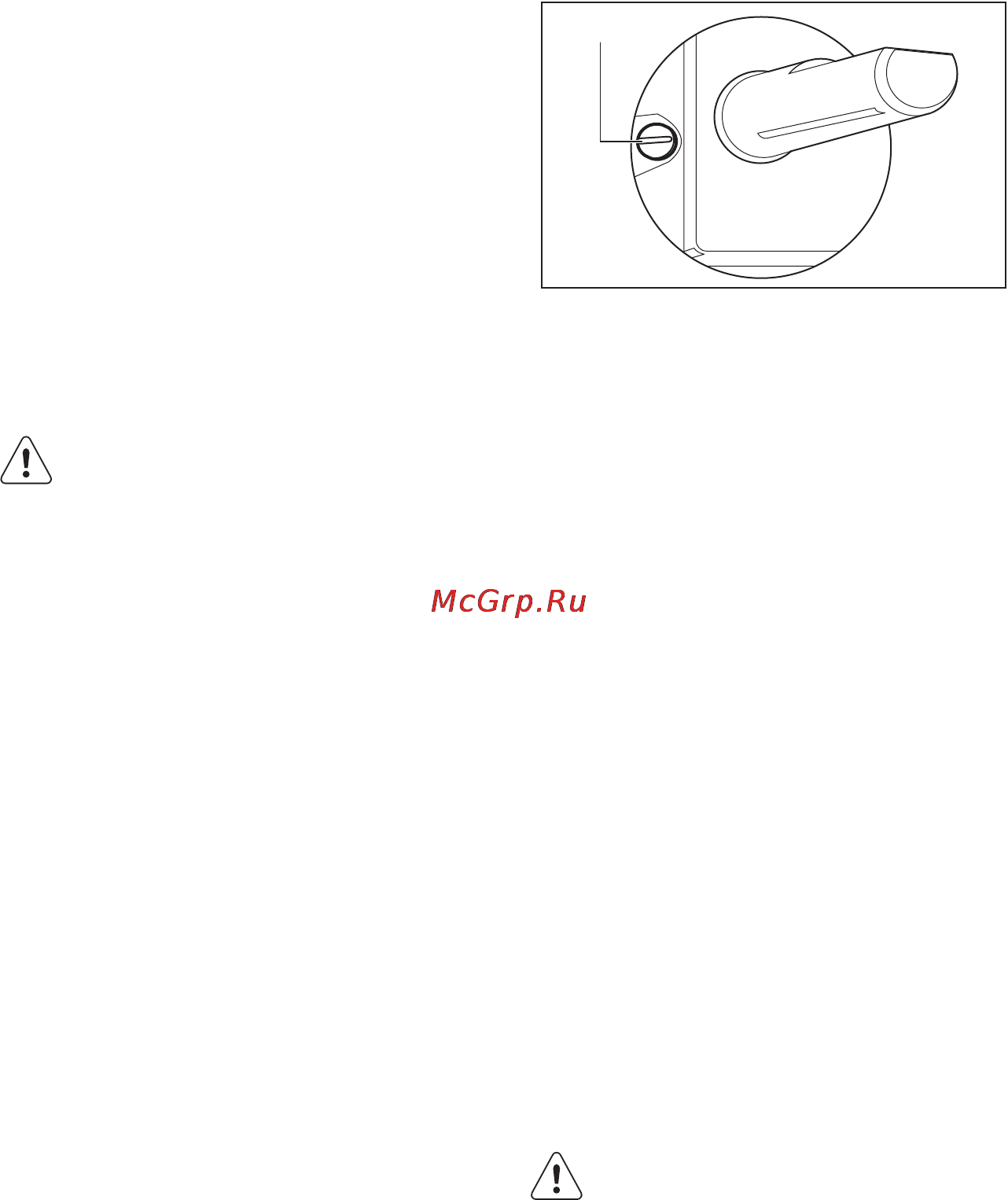

Тонкой отверткой отрегулируйте положе‐
ние винта обводного клапана.
A
A)
Винт обводного клапана
• При переоборудовании с природного газа
G20 давлением 13 или 20 мбар на сжижен‐
ный газ закрутите винт обводного клапана
до упора.
• При переходе со сжиженного на природный
газ G20 давлением 13 мбар открутите винт
обводного клапана примерно на 1/2 оборо‐
та (1 оборот для горелки с тройным рассе‐
кателем).
• При переоборудовании со сжиженного газа
на природный газ G20 давлением 20 мбар
выверните винт обводного клапана обрат‐
но примерно на 1/4 оборота (1/2 оборота
для горелки с тройным рассекателем).
• При переоборудовании с природного газа
G20 13 мбар на природный газ G20 давле‐
нием 20 мбар заверните винт обводного
клапана обратно приблизительно на 1/4
оборота (1/2 оборота для горелки с трой‐
ным рассекателем).
• При переоборудовании с природного газа
G20 20 мбар на природный газ G20 давле‐
нием 13 мбар выверните винт обводного
клапана обратно приблизительно на 1/4
оборота (1/2 оборота для горелки с трой‐
ным рассекателем).
ВНИМАНИЕ!
Убедитесь, что пламя не гаснет при
быстром повороте ручки из макси‐
мального в минимальное положение.
РУССКИЙ 27
