ABC
A)

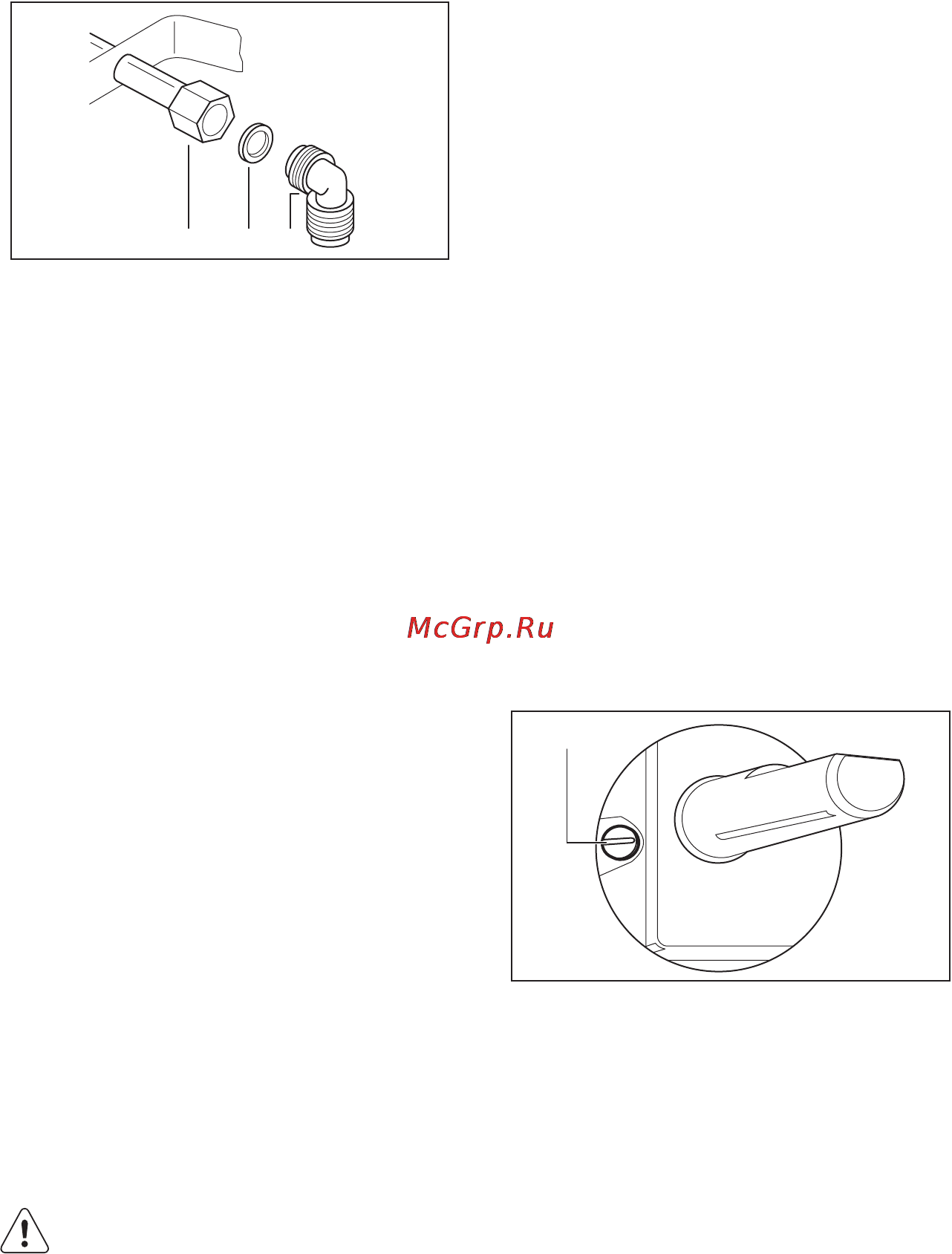

Кінець трубки з гайкою
B)
Шайба
C)
Кутовий штуцер
Скраплений газ
Використовуйте тримач для гумових шлангів,
що використовуються для скрапленого газу.
Завжди встановлюйте прокладку. Після цього
підключайте газ.
Гнучкий шланг придатний до використання,
якщо дотримано таких умов:
– він не нагрівається вище кімнатної темпе‐
ратури, тобто вище 30°C;
– його довжина не перевищує 1500 мм;
– на ньому відсутні дроселі;
– він не піддається натягуванню чи скручу‐
ванню;
– він не торкається гострих країв чи кутів;
– можна легко здійснювати огляд його стану.
Перевіряючи стан гнучкого шлангу, переко‐
найтеся у тому, що:
– на обох кінцях шлангу і по всій його довжині
відсутні тріщини, порізи та ознаки горіння;
– матеріал не затвердів і зберігає еластич‐
ність;
– затискачі не вкрилися іржею;
– термін придатності не скінчився.
За наявності хоча б одного дефекту не ремон‐
туйте, а замініть шланг.
Після завершення установки, переко‐
найтесь у надійності ущільнень для
з’єднувальних елементів. Для такої
перевірки використовуйте мильний
розчин, а не вогонь!
8.2 Заміна форсунок
1.
Зніміть підставки для посуду.
2.
Зніміть із конфорок кришки та корони.
3.
За допомогою торцевого ключа 7 зніміть
форсунки й замініть їх на ті, які відповіда‐
ють типу газу, що використовується (див.
таблицю в розділі «Технічна інформа‐
ція»).
4.
Складіть усі деталі, виконавши процедуру
у зворотному порядку.
5.
Замініть табличку з технічними даними
(біля газової труби) на табличку з пара‐
метрами газу того типу, що буде подава‐
тися. Цю табличку можна знайти в уп‐
аковці, що входить до комплекту приладу.
Якщо тиск газу, що подається, коливається чи
відрізняється від потрібного тиску, на трубі по‐
дачі газу слід встановити відповідний регуля‐
тор тиску у відповідності з чинними нормами.
8.3 Настройка мінімального рівня
Для отримання мінімального рівня полум’я ви‐
конайте описані нижче дії.
1.
Запаліть конфорку.
2.
Поверніть ручку в положення мінімально‐
го полум’я.
3.
Зніміть ручку.
4.
Тонкою викруткою відрегулюйте положен‐
ня гвинта обвідного клапана.
A
A)
Гвинт обвідного клапана
• Якщо природний газ G20 13 мбар або при‐
родний газ G20 20 мбар змінюється на
скраплений газ, повністю затягніть гвинт
обвідного клапана.
• При переході зі скрапленого газу на при‐
родний газ G20 13 мбар відкрутіть гвинт об‐
відного клапана приблизно на 1/2 оберту (1
оберт для конфорки «потрійна корона»).
• У разі заміни скрапленого газу на природ‐
ний газ G20 20 мбар викрутіть гвинт обвід‐
ного клапана приблизно на 1/4 оберту (1/2
оберту для конфорки «потрійна корона»).
• У разі заміни з природного газу G20 13
мбар на природний газ G20 20 мбар закру‐
тіть гвинт обвідного клапана приблизно на
1/4 оберту (1/2 оберту для конфорки «по‐
трійна корона»).
• У разі заміни з природного газу G20 20
мбар на природний газ G20 13 мбар викру‐
