4 electrolux

водонагреватели 5

нять температуру нагретой воды, сводит к

минимуму теплопотери и снижает энергопо-

требление водонагревателя.

Встроенный температурный регулятор: обе-

спечивает постоянный и надежный контроль

температуры воды в водонагревателе. С помо-

щью ручки регулировки Вы можете устанав-

ливать температуру нагрева до 75°C. Шкала

регулировки отмечена диапазоном:

MIN – низкая температура нагрева (30°C);

Eco – экономичный режим – 50-55°С;

MAX – высокая температура нагрева (75°C).

Простая и удобная эксплуатация и обслужива-

ние водонагревателя.

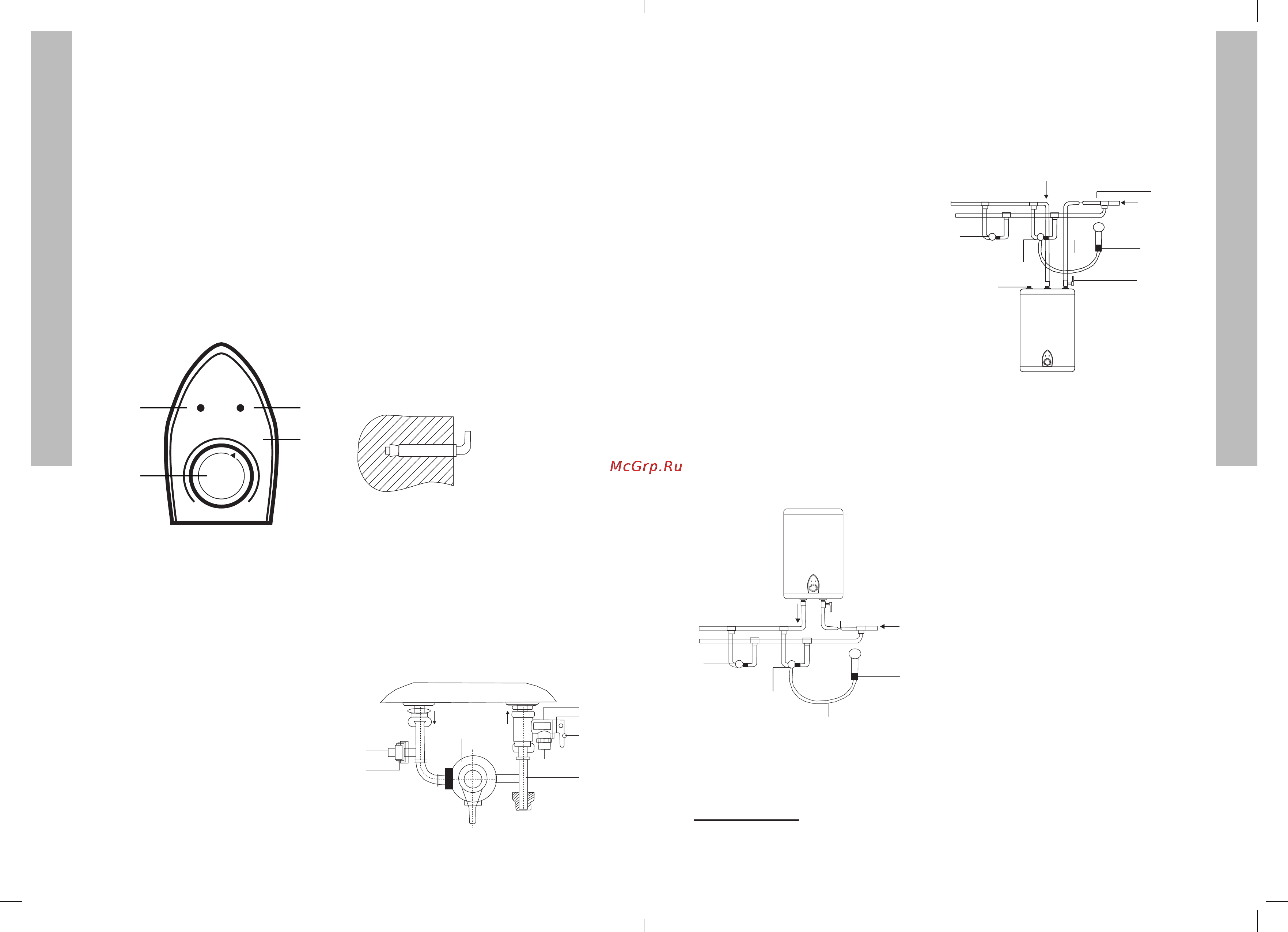

Панель управления

Power Heating

ECO

MIN MAX

1. Индикатор подключения к электросети

2. Индикатор нагрева.

3. Указатель настройки экономичного режима

4. Ручка регулировки температур

Индикатор Power горит всегда, когда водо-

нагреватель подключен к электросети.

Индикатор нагрева Heating горит всегда,

во время нагрева воды до заданной темпе-

ратуры.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются

оригинальные детали, предоставленные

производителем, которые могут выдержать

вес наполненного водой водонагревателя.

Не устанавливайте водонагреватель на кре-

пление, пока не убедитесь, что крепление

установлено надежно. В противном случае,

электрический водонагреватель может

упасть со стены, что приведет к его повреж-

дению или может стать причиной серьезных

травм. При выборе мест под отверстия для

крепежных болтов, удостоверьтесь, что с

обеих сторон от стен ванной комнаты или

другого помещения до корпуса водонагре-

вателя имеется зазор не менее 0,2 м для

облегчения доступа при проведении техни-

ческого обслуживания в случае необходимо-

сти.

Электрический водонагреватель следует уста-

навливать на твердую вертикальную поверх-

ность (стену).

После выбора места монтажа определите

места под два крепежных болта с крюками

(в зависимости от спецификаций выбранного

изделия). Проделайте в стене два отверстия

необходимой глубины, соответствующие раз-

меру крепежных болтов, вставьте винты,

поверните крюк вверх, плотно затяните гайки,

а затем установите на него электрический

водонагреватель (см. рис. 2).

Крепежный анкер для монтажа

Рис. 2

Если ванная комната слишком мала для

установки водонагревателя, он может быть

установлен в любом другом помещении, защи-

щенном от попадания прямых солнечных лучей

и дождя. Однако для сокращения тепловых

потерь в трубопроводе водонагреватель сле-

дует устанавливать как можно ближе к месту

использования воды.

Подключение к водопроводу

Водонагреватель

Горячая

вода

Холодная

вода

G1/2”

Рис. 3

1 Сливной предохранительный клапан.

2 Ручка слива.

3 Винт фиксации ручки слива.

4 Отверстие для сброса давления воды (под-

ключения дренажной трубки).

5 Тройник подсоединения холодной воды в

бак и смесительный узел.

6 Подключение душа и/или смесителей.

7 Тройник горячей воды (для подключения

следующей точки водоразбора).

8 Заглушка трубы

9 Патрубок вывода горячей воды.

10 Смеситель/душ.

Для подключения водонагревателя к водопро-

воду применяются трубы диаметром G1/2.

Подключение обратного предохранительно-

го клапана: клапан следует устанавливать в

месте входа холодной воды (удостоверьтесь,

что гибкая сливная трубка установлена, на

отверстие спуска давления и слива воды и

направлена вниз в специальный дренаж для

удаления воды).

Во избежание протечек при подключении тру-

бопровода на концы резьбовых соединений

следует установить комплектные резиновые

уплотнительные прокладки.

Если необходимо реализовать систему водо-

снабжения на несколько водоразборных точек,

используйте способ соединения (см. рис. 4 и 4 а).

Горячая вода

Холодная вода

Рис. 4: Схема подключения к водопроводу

моделей серии Genie O

1 — Предохранительный сливной клапан

2 — Впускной клапан

** При отсутствии необходимости подключения водонагре-

вателя к последующей точке водоразбора устанавливается

заглушка.

3 — Душевая насадка

4 — Металлический шланг

5 — Смеситель

6 — Дополнительная точка водоразбора

Горячая вода

Холодная вода

Рис. 4а: Схема подключения к водопроводу

моделей серии Genie U

1 — Предохранительный сливной клапан

2 — Впускной клапан

3 — Душевая насадка

4 — Металлический шланг

5 — Смеситель

6 — Дополнительная точка водоразбора

7 — Магниевый анод

Подключение к электрической сети

Все водонагреватели накопительного типа

серии EWH рассчитаны на подключение к

электрической сети с однофазным напряжени-

ем 220/230 В. Перед подключением убедитесь,

что параметры электросети в месте подключе-

ния соответствуют параметрам, указанным на

табличке с техническими данными прибора.

При установке водонагревателя следует

соблюдать действующие правила электробе-

зопасности.

При установке водонагревателя в ванной

комнате или туалете следует принимать во

внимание ограничения, связанные с существо-

ванием запрещенного и защитного объемов

(пространств).

Запрещенный объем – это пространство,

ограниченное тангенциальными и вертикаль-

ными плоскостями по отношению к внешним

краям ванны, унитаза или душевого блока и

плоскостью, расположенной над ними или над

полом, если сантехника смонтирована на полу,
