2.
Поверните ручку в положение, соответ‐
ствующее минимальному пламени.
3.
Снимите ручку управления.
4.

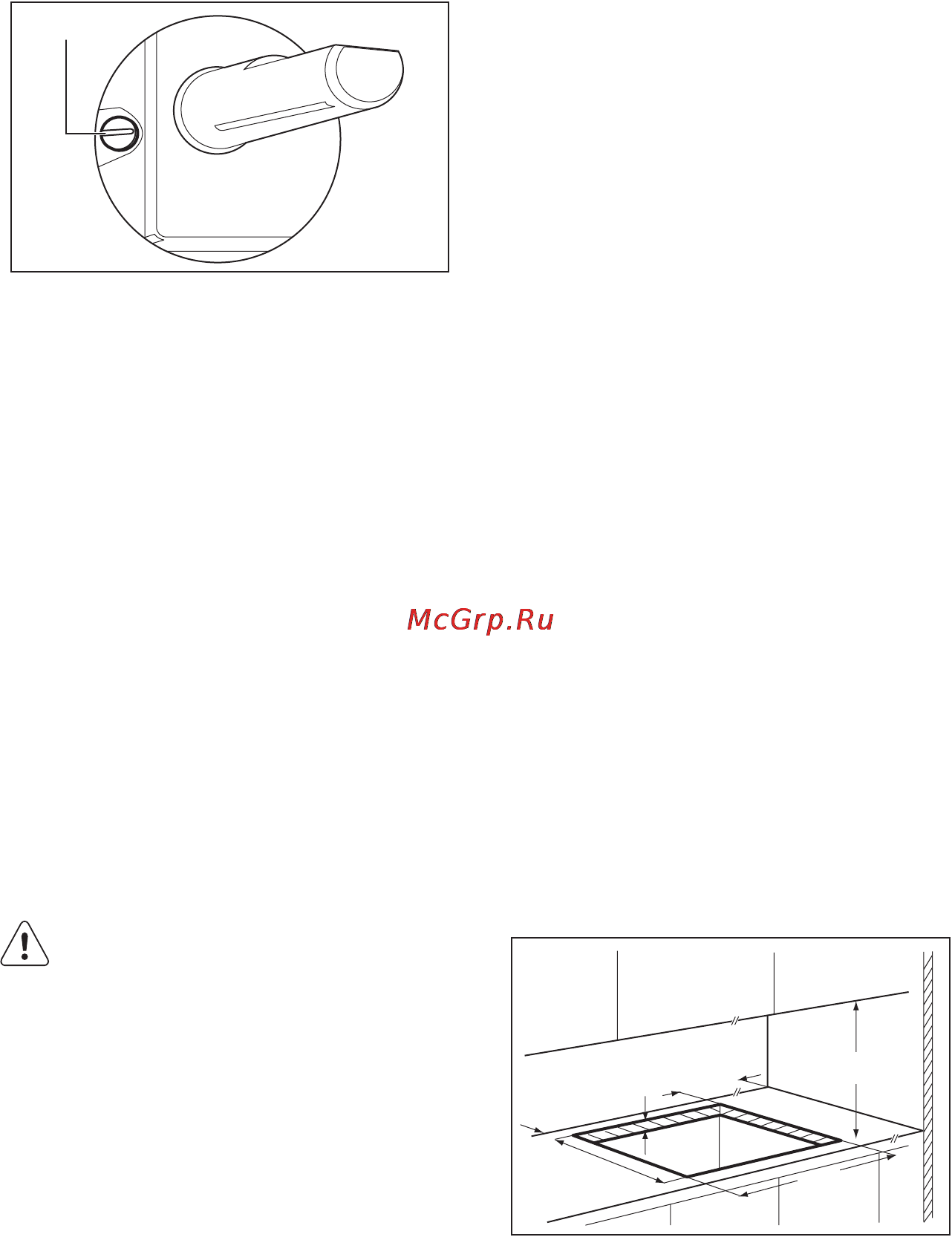

Тонкой отверткой отрегулируйте положе‐
ние винта обводного клапана.
A
A)
Винт обводного клапана
• При переоборудовании с природного газа
G20 давлением 13 или 20 мбар на сжижен‐
ный газ закрутите винт обводного клапана
до упора.
• При переходе с сжиженного на природный
газ G20 давлением 13 мбар открутите винт
обводного клапана примерно на 1/2 оборо‐
та.
• При переходе со сжиженного на природный
газ G20 давлением 20 мбар открутите винт
обводного клапана приблизительно на 1/4
оборота.
• При переходе с природного газа G20 да‐
влением 13 мбар на природный газ G20 да‐
влением 20 мбар закрутите винт обводного
клапана примерно на 1/4 оборота.
• При переходе с природного газа G20 да‐
влением 20 мбар на природный G20 газ да‐
влением 13 мбар открутите винт обводного
клапана примерно на 1/4 оборота.
ВНИМАНИЕ!
Убедитесь, что пламя не гаснет при
быстром повороте ручки из макси‐
мального в минимальное положение.
8.4 Подключение к электросети
• Проверьте, чтобы напряжение и тип элек‐
тропитания, указанные на табличке с тех‐
ническими характеристиками, соответство‐
вали напряжению и типу электропитания в
местной электросети.
• В комплект поставки прибора входит сете‐
вой кабель. Его следует оборудовать вил‐
кой, соответствующей нагрузке, указанной
на табличке с техническими данными. Убе‐
дитесь, что вилка вставлена в нужную ро‐
зетку.
• Включайте прибор только в установленную
надлежащим образом электророзетку с за‐
щитным контактом.
• Убедитесь, что после установки имеется
доступ к вилке.
• Для отключения прибора от электросети не
тяните за кабель электропитания. Всегда
беритесь за саму вилку.
• В случае подключения прибора через удли‐
нитель, переходник или тройник - суще‐
ствует опасность возгорания. Позаботьтесь
о том, чтобы подключение заземления со‐
ответствовало действующим нормам и пра‐
вилам.
• На всем протяжении сетевого кабеля ни
один из его участков не должен подвер‐
гаться нагреву более 90°C.
Убедитесь, что синий нейтральный провод
подключен к клеммной колодке с буквой «N».
Подключите коричневый (или черный) фазо‐
вый провод к контакту клеммной колодки с
буквой «L». Фазовый провод всегда должен
быть подключен.
8.5 Замена сетевого шнура
При замене сетевого шнура используйте
только специальный кабель типа H05V2V2-F
T90 или эквивалентный ему. Удостоверьтесь,
что провод имеет сечение, допускающее его
использование при данном напряжении и ра‐
бочей температуре. Желто-зеленый провод
заземления должен быть примерно на 2 см
длиннее коричневого (или черного) провода,
идущего на фазу.
8.6 Встраивание
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
РУССКИЙ 13
