Руководство по эксплуатации станка JET HVBS-712K 10
Закройте кожухи после натяжения полотна.
Подключите станок к сети и запустите станок на 2-3
минуты, чтобы проверить, надёжно ли
зафиксировано полотно.
Отключите станок от сети. Откройте кожух и
ослабьте натяжение полотна, чтобы оно начало
прогибаться.
Снова затягивайте полотно до тех пор, пока оно не
выпрямится между колесом полотна и прогиб не
исчезнет.
Натяните полотно, повернув колесо натяжения
полотна два полных оборота. Теперь полотно
отрегулировано и готово к работе.
Закройте кожухи и подключите станок к сети.

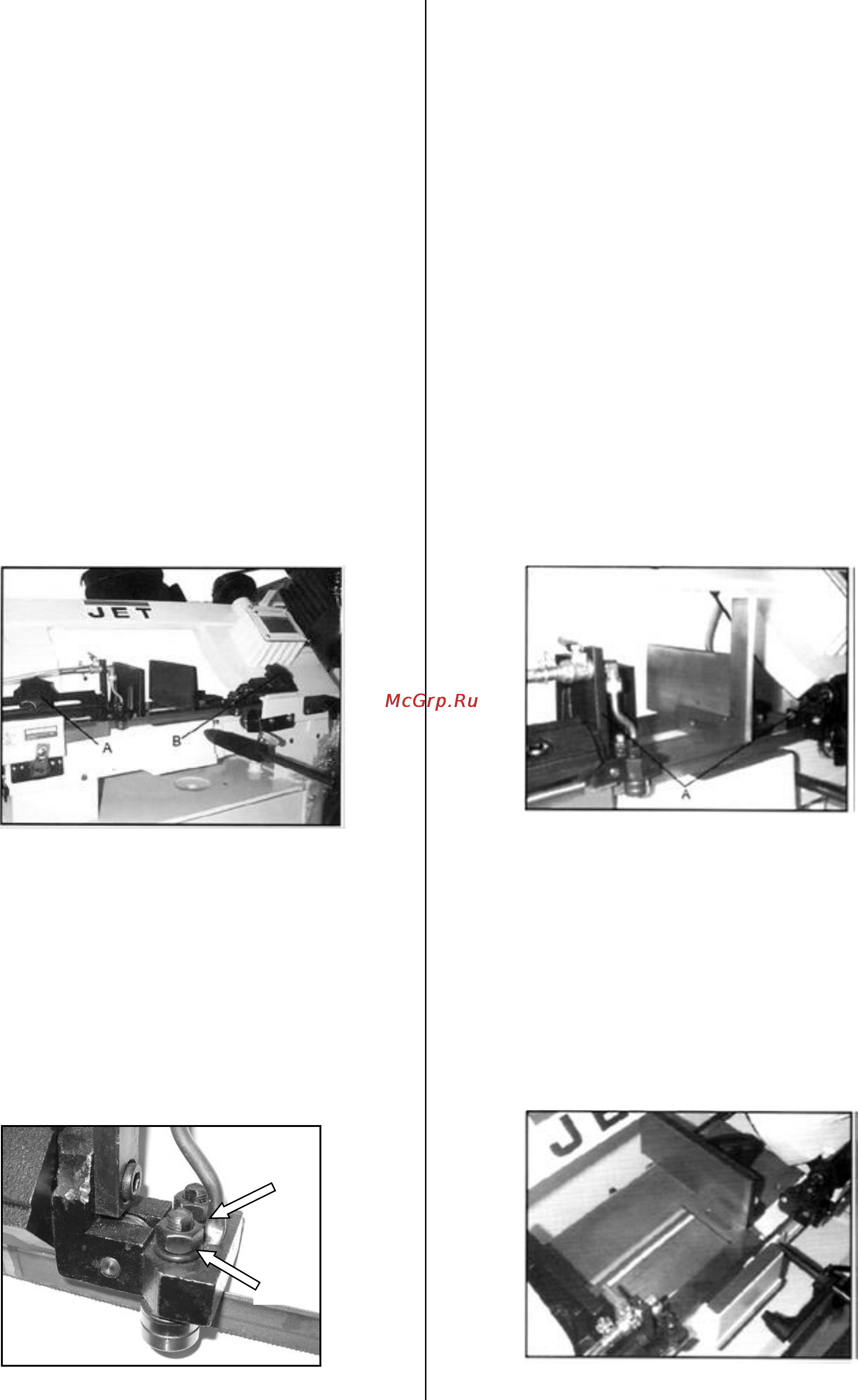

6.4 Регулировка положения направляющих
Отключите станок от сети.
Ослабьте ручку (А, Рис. 12) и болт (В, Рис. 12).
Подвиньте направляющую полотна в сборе как
можно ближе к обрабатываемой заготовке, для
исключения вибрации полотна.
Затяните ручку (А, Рис. 12) и болт (В, Рис. 12) и
подсоедините станок к сети.
Рис.12
6.5 Регулировка роликов направляющей
Отключите станок от сети.
Ослабьте гайку (A, Рис.13) и поворачивая
эксцентрик отрегулируйте зазор между полотном и
подшипниками приблизительно 0,1 мм. Снова
затяните гайку.
Ослабьте гайку (В, Рис.13) и поворачивая
эксцентрик отрегулируйте зазор между полотном и
подшипниками приблизительно 0,05 мм. Снова
затяните гайку.
Рис.13
Прижимной (вертикальный ролик)
подшипникового блока направляющей должен
располагаться на 0,1 мм от спинки пильного
полотна. В случае необходимости, ослабьте
шестигранный винт подшипникового блока и
проведите регулировку.
6.6 Установка вертикального положения
Отключите станок от сети.
Проверьте прилегание полотна к угольнику,
установив угольник вплотную к полотну, как
показано на Рис. 14
Убедитесь, что полотно соприкасается с
угольником по всей ширине.
Если необходима регулировка, ослабьте болты (А,
Рис. 14) и поверните направляющую полотна в том
же направлении до тех пор, пока полотно не будет
соприкасаться с угольником по всей ширине.
Затяните болты (А, Рис. 14).
Подключите станок к сети.
Примечание: если необходимо отрегулировать
прилегание полотна к угольнику, снова проверьте
регулировку полотна.
Рис.14
6.7 Установка прямого угла распила
Отключите станок от сети.
Установите угольник, как показано на Рис. 14.
Убедитесь, что угольник соприкасается с тисками и
полотном по всей длине без зазора.
Если необходима регулировка, ослабьте
крепёжные болты тисков и отрегулируйте тиски
таким образом, чтобы обе стороны угольника
находились на одной линии. Затяните болты.
Подключите станок к сети.
Рис.15
А
В
