Руководство по эксплуатации станка JET HVBS-712K 11
6.8 Регулировка полотна на шкивах
Примечание: перед регулировкой хода полотна
проверьте новое полотно. Искривленные полотна
не будут работать.
Ход полотна отрегулирован на заводе-
производителе и не требует дополнительной
регулировки.
Если Вам необходимо отрегулировать ход
полотна, следуйте инструкции:
Поднимите пилу и зафиксируйте, закрыв клапан
гидравлического цилиндра.
Проверьте правильность натяжения полотна.
Откройте задний кожух, ослабив стопорные винты.
Полотно пилы должно проходить вблизи буртика
колеса, однако не должно прикасаться к нему.
Ослабьте болты (А, Рис. 16).

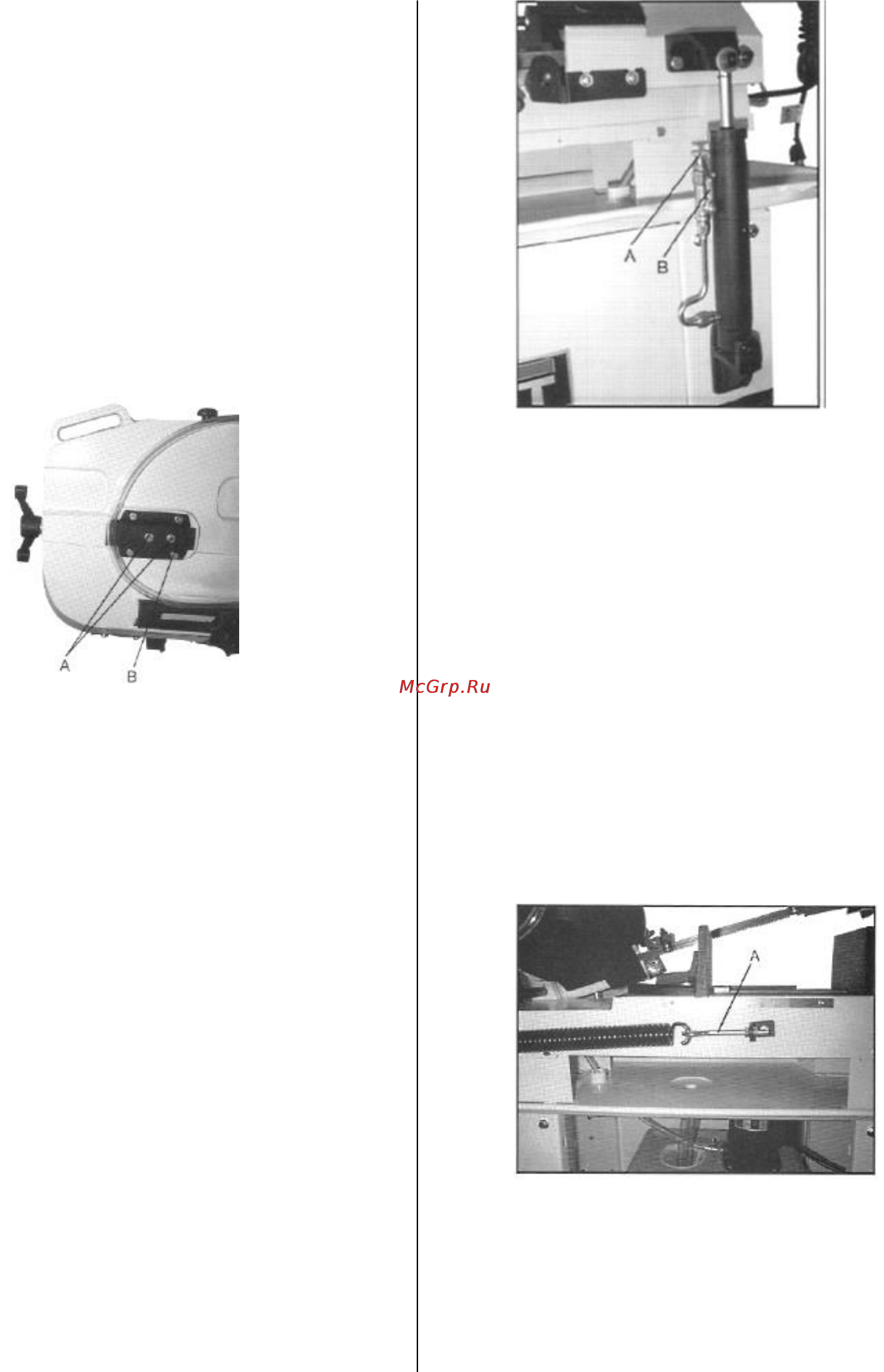

Рис.16
Поверните резьбовой штифт (В, Рис. 16), проверяя
ход полотна на шкивах. Если поворачивать
резьбовой штифт по часовой стрелке, полотно
пилы будет подходить к буртику. Если вы
поворачиваете резьбовой штифт против часовой
стрелки, полотно уйдёт в сторону от буртика.
Отрегулировав ход полотна, затяните болты (А,
Рис. 16).
6.9 Регулировка скорости подачи
Чтобы увеличить скорость подачи, поверните ручку
(А, Рис. 17) против часовой стрелки. Чтобы
уменьшить скорость подачи, поверните ручку (А,
Рис. 17) по часовой стрелке. Для включения и
выключения подачи пользуйтесь рукояткой (В, Рис.
17).
Рис.17
6.10 Регулировка разгрузочного винта
Разгрузочный винт одна из важнейших
регулировок станка. Следствием неправильной
установки разгрузочного винта может стать:
искривлённый рез, поломка зубьев, остановка
двигателя, соскакивание полотна со шкивов.
Механизм гидравлической подачи не
компенсирует неправильно установленный
разгрузочный винт. Разгрузочный винт
отрегулирован на заводе-производителе и не
требует дополнительной регулировки.
Отключите станок от сети.
Откройте клапан гидравлического цилиндра и
установите раму пилы в горизонтальное
положение.
Поворачивая болт (А, Рис. 18), отрегулируйте
натяжение примерно до 5,72 – 6,6 кг
Подключите станок к сети.
Рис.18
6.11 Настройка автоматического выключения
Станок должен останавливаться после окончания
пиления:
Если рез закончен, а пила продолжает работать,
необходимо отрегулировать автоматический
выключатель (А, Рис. 19). Нижнее положение рамы
регулируется стопорным болтом (В, Рис. 19).
