Руководство по эксплуатации станка JET HBS-916W 12

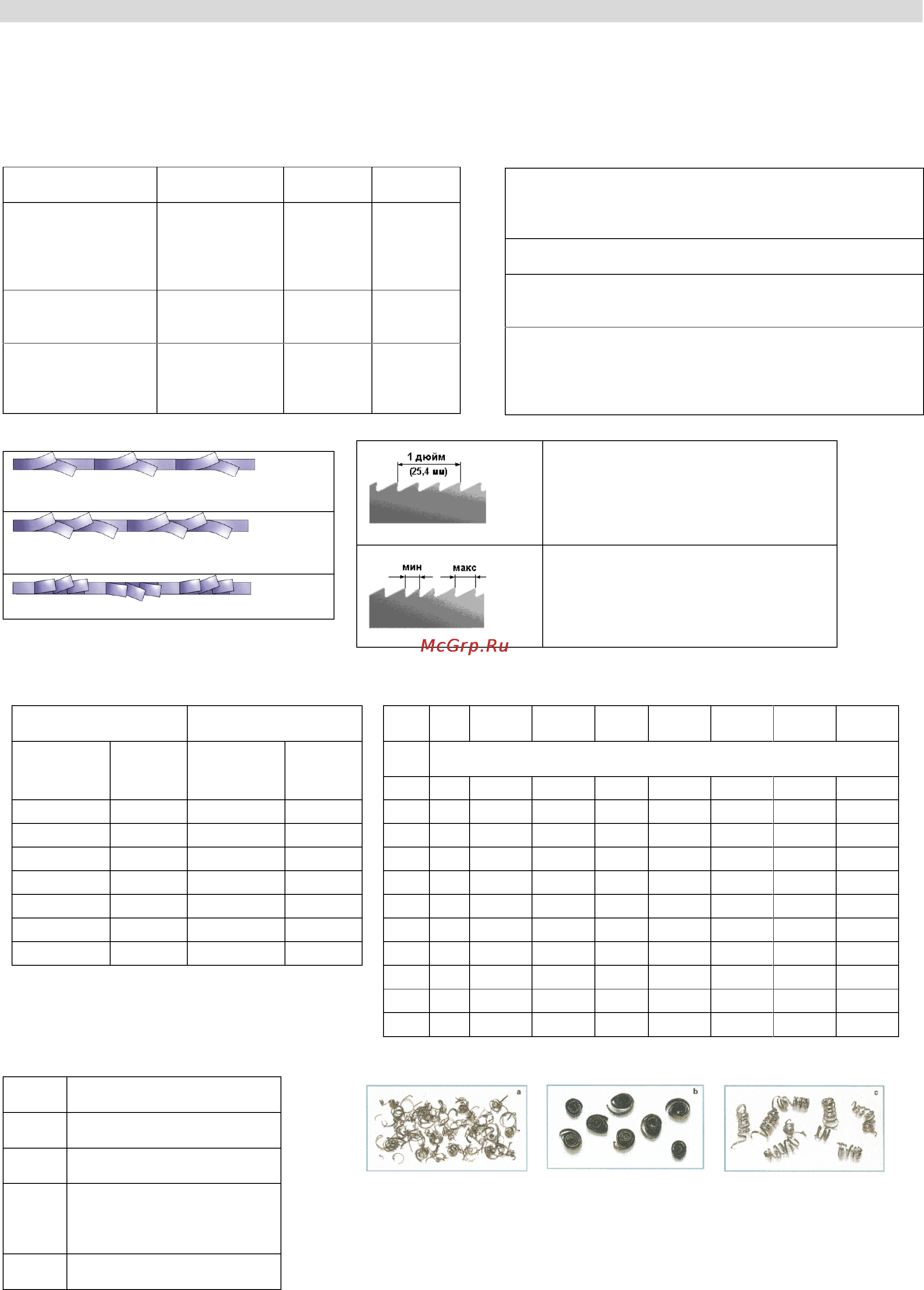

10. ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА
1 ШАГ Выбор материала
2 ШАГ Выбор шага зубьев
3 ШАГ Выбор скорости резания
4 ШАГ Выбор скорости подачи
Все таблицы носят рекомендательный характер, значения могут отличаться.
Фирмы-изготовители ленточных полотен, присваивают собственные
обозначения
материалам полотен, типам разводки и формам зубьев, дают подробные
инструкции по выбору и их применению, ниже представлены только общие
обозначения по ISO.
1 ШАГ Выбор материала полотна
Материал
Сечение,
профиль
Тип
станка
Материал
полотна
Основные марки
сталей,
нержавеющие,
жаропрочные,
цветные металлы
смешанный
сортамент
все
Биметалл
М42
Высоколегирован
ные стали
сплошное,
толстостенные
трубы
тяжелый
Биметалл
М51
Серый чугун,
титановые и
никелевые
сплавы,
сплошное
средний,
тяжелый
ТСТ
Профиль зуба полотна
Передний угол зуба 0°. Для резки сплавов с высоким
содержанием углерода, материалов с небольшим
поперечным сечением, тонкостенных профилей и
труб.
Передний угол зуба 10°. Для резки сплошных
прутков, толстостенных труб из легированных сталей.
Передний угол зуба 16°. Для резки сплошных прутков
из высоколегированных сталей, трудно
обрабатываемых металлов и цветных сплавов.
Передний угол зуба с двумя подточками 10° и 16° и
продольно шлифованной фаской, которая улучшает
шероховатость обрабатываемой поверхности. Для
резки сплошных прутков из высоколегированных
сталей.
Разводка зубьев
Стандартная (лево, право, прямой), для
всех типов стали
Переменная (лево, право + зачистной),
уменьшенный шум и вибрация
Волновая, для тонких материалов
Постоянный шаг зубьев
Промышленные объемы резки
заготовок сплошного сечения
Переменный шаг зубьев
Минимальные вибрации,
улучшенная чистота среза,
универсальность применения
2 ШАГ Выбор шага зубьев полотна
СПЛОШНОЕ СЕЧЕНИЕ
ПРОФИЛЬНОЕ СЕЧЕНИЕ
Постоянный шаг
Переменный шаг
D
мм
20
40
60
80
100
150
200
300
Диаметр,
мм
Зубьев
на
дюйм
Диаметр,
мм
Зубьев
на
дюйм
S
мм
Шаг зуба, Z
2
14
14
14
14
10/14
10/14
10/14
10/14
до 10
14
до 25
10/14
3
14
10/14
10/14
8/12
8/12
8/12
6/10
6/10
10 – 30
10
15 - 40
8/12
4
14
10/14
10/14
8/12
8/12
6/10
6/10
5/8
30 – 50
8
25 - 40
6/10
5
14
10/14
10/14
8/12
6/10
6/10
5/8
4/6
50 – 80
6
35 - 70
5/8
6
14
10/14
8/12
8/12
6/10
5/8
5/8
4/6
80 – 120
4
40 - 90
5/6
8
14
8/12
6/10
6/10
6/10
5/8
5/8
4/6
120 – 200
3
50 - 120
4/6
10
6/10
6/10
5/8
5/8
4/6
4/6
4/6
200 – 400
2
80 - 150
3/4
12
6/10
5/8
4/6
4/6
4/6
4/6
3/4
D - поперечное сечение
S – толщина стенки профиля
Z – шаг полотна, количество зубьев на дюйм
15
4/6
4/6
3/4
3/4
3/4
20
4/6
4/6
3/4
3/4
3/4
30
3/4
3/4
3/4
2/3
2/3
3 ШАГ Выбор скорости резания
V,
м/мин
Материал
25
Высоколегированные,
нержавеющие стали
40
Низколегированные
стали, чугунное литье
60
Конструкционные стали,
стальное литье,
подшипниковые стали,
мягкая латунь
80
Алюминий, медь,
пластмассы
4 ШАГ Выбор скорости подачи
Очень мелкая,
пылевидная стружка
- подача должна
быть увеличена
Толстая, тяжелая, с
голубым отливом
стружка - полотно
перегружено
Свободно намотанная
(витая) стружка -
идеальные условия
резания
