Руководство по эксплуатации станка JET MBS-1221DAS 11

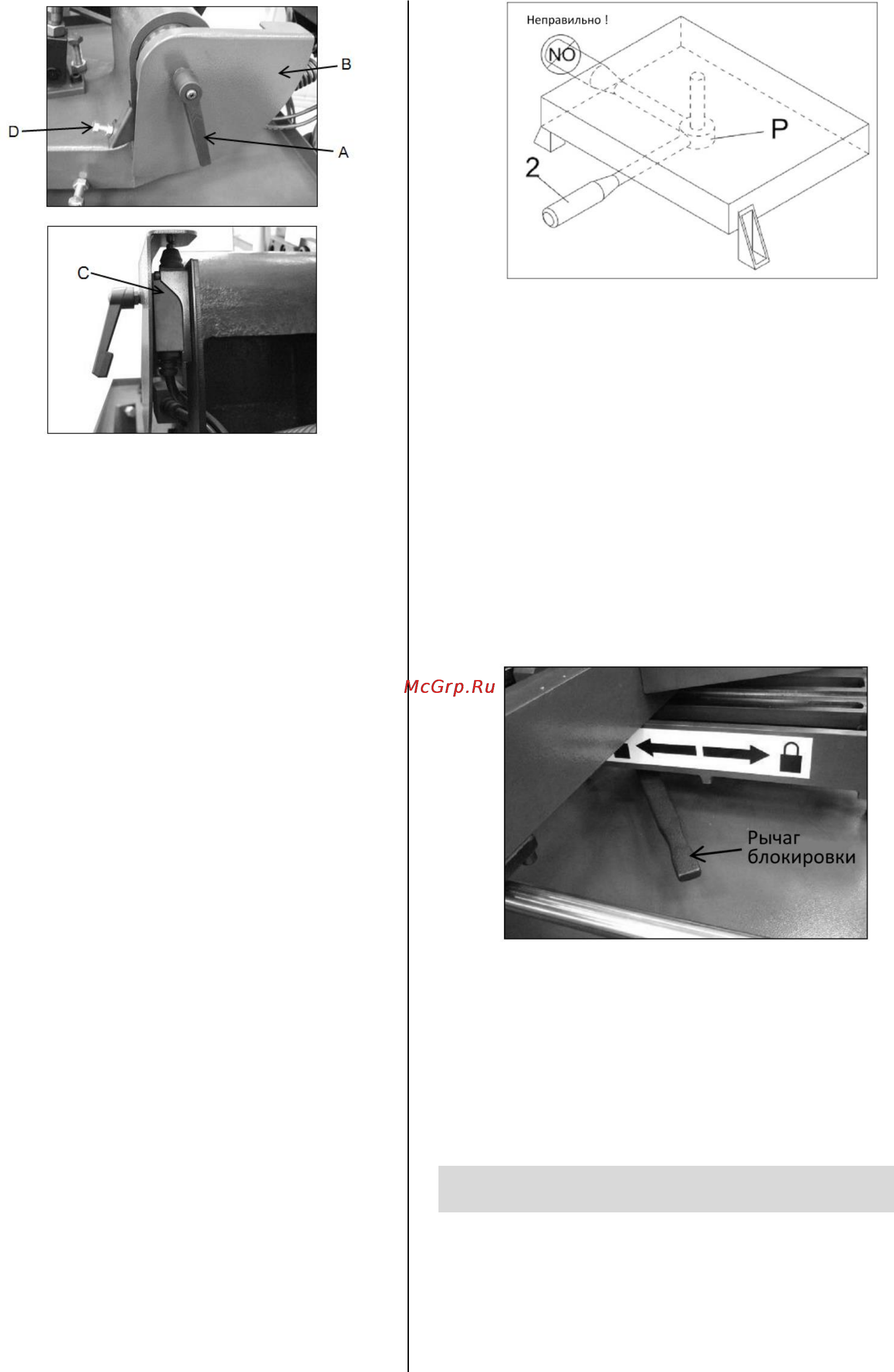

Рис.12
Ослабьте винт (А, Рис.12) для освобождения
регулируемой пластины (В) до касания концевого
выключателя (С).
Затяните винт (А)
Регулировка винта (D, Рис.12) предназначена для
установки крайнего нижнего положения полотна,
когда рез завершён.
6.7 Замена возвратной пружины пильной рамы
При выполнении этой операции необходимо
поддерживать пильную раму, используя
подъёмное приспособление.
Снимите пружину путём ослабления верхнего
стяжного болта и освобождением его от нижней
тяги.
3.Установка угла распила
При резании под углом, угол может быть
установлен до 60 вправо и до 45 влево,
отрегулируйте угол резания головки следующими
действиями:
Поднимите раму пилы так, чтобы полотно было
выше уровня тисков.
Отключите электропитание
Освободите рычаг (I, Рис.1) нажатием его влево.
Поверните пильную раму на требуемый угол,
следя за показаниями на угловой шкале.
Зафиксируйте рычаг (I) нажатием его вправо.
Угол поворота рамы контролируйте по шкале
транспортира, размещенной на поворотной
консоли рамы.
Рис.13
Если положение головки пилы не может быть
зафиксировано рукояткой рычага (I).
Воспользуйтесь следующей процедурой.
перемещайте рычаг (2) захватом точки вращения
(Р) и опуская её, что может помочь при
регулировке. Теперь рычаг может поворачиваться
в более удобное положение. Поднимите рычаг (2)
и поверните его в правое положение для
фиксации.
6.7 Переустановка тисков
При резании под углом может потребоваться
регулировка положения губок тисков так, чтобы
они не препятствовали движению полотна. (Рис.14)
Рис.14
Освободите тиски перемещением рычага влево.
Тиски теперь могут быть перемещены вправо или
влево вручную нажатием на губки одной рукой и
на рукоятку другой.
При достижении требуемой позиции переместите
рычаг блокировки вправо для фиксации в
установленной позиции.
7. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
7.1 Ежедневное обслуживание.
общая очистка станка для удаления накопившейся
стружки.
Очистка сливного отверстия СОЖ для исключения
переливов.
Восполнение уровня СОЖ.
