Руководство по эксплуатации станка JET MBS-1221DAS 10

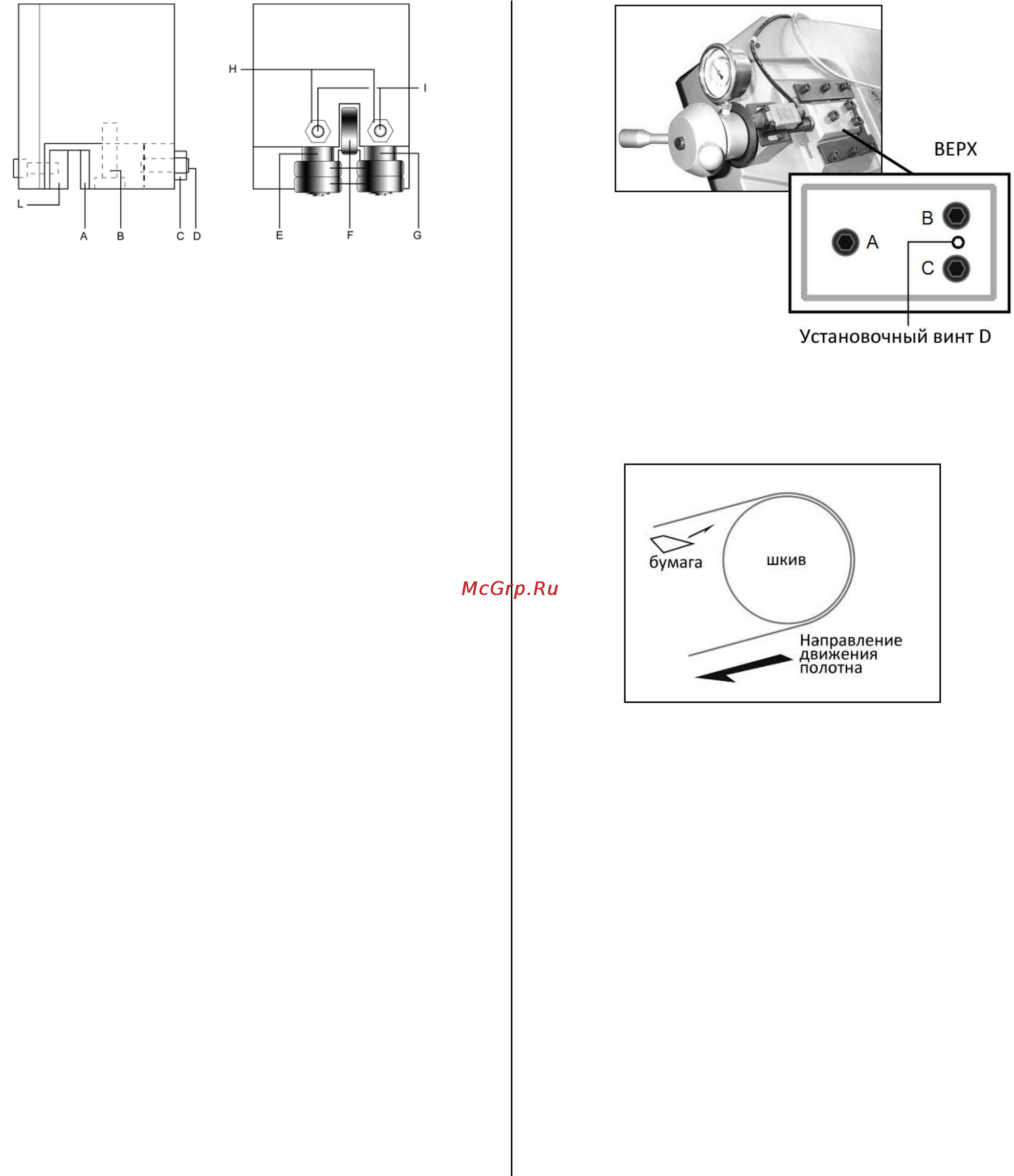

Рис.9
При замене полотна используйте полотна
толщиной 0,9мм, для которых были
предустановлены направляющие. Для полотен
другой толщины регулировка выполняется
следующим образом:
ослабьте гайку (С), винт (В) и шпильку (D),
расширяя проход между накладками.
ослабьте гайки (H) и шпильки (I) и поверните
эксцентрики (E, G) для расширения прохода между
подшипниками.
для установки нового полотна:
поместите накладку (А) на полотно с зазором 0,04
мм, затяните гайку и винт (В), отрегулируйте
эксцентрики (E, G), до касания подшипниками
полотна, как показано на рисунке, и затяните
шпильки (I) и гайки (Н).
убедитесь, что между полотном и верхней частью
накладки (L) существует зазор 0.2-0.3 мм; если
необходимо, ослабьте винты, которые держат
блоки и отрегулируйте соответственно.
6.5 Наладка движения пилы
Ослабьте болты с внутренним шестигранником A,
B, C. (Рис. 10)
Используйте ключ Аллена для регулировки
наклона шкива винтом D.
вращение установочного винта D почасовой
стрелке приведёт к наклону шкивов так, что
полотно будет ближе к фланцу.
вращение установочного винта D против часовой
стрелки приведёт к наклону шкивов так, что
полотно будет дальше от фланца
Если полотно расположено слишком далеко, оно
соскочит со шкива.
Рис.10
После того, как регулировка закончена, затяните
винты в следующем порядке A,B,C.
Рис.11
Используйте полоску бумаги и поместите её в
зазор между полотном и шкивом при работе
станка.
Если бумага разрезана, то полотно движется
слишком близко к фланцу. Повторите регулировку.
Если Вы замечаете, что полотно смещается от
фланца, повторите регулировку.
6.6 Установка высоты подъема пильной рамы
Включите гидростанцию.
Поднимите рамы пилы в верхнее положение.
Разведите тиски и установите заготовку.
Нажмите кнопку опускания рамы для
приближения полотна к заготовке на 10-15 мм,
кнопками «поднять раму», «опустить раму» (G и Н
Рис.2)
