Руководство по эксплуатации станка JET MBS-2026DAS 11
При резании тонкостенных заготовок (трубы,
профили и т.д.) всегда устанавливайте медленную
скорость опускания, чтобы избежать сильного
износа пильного полотна.

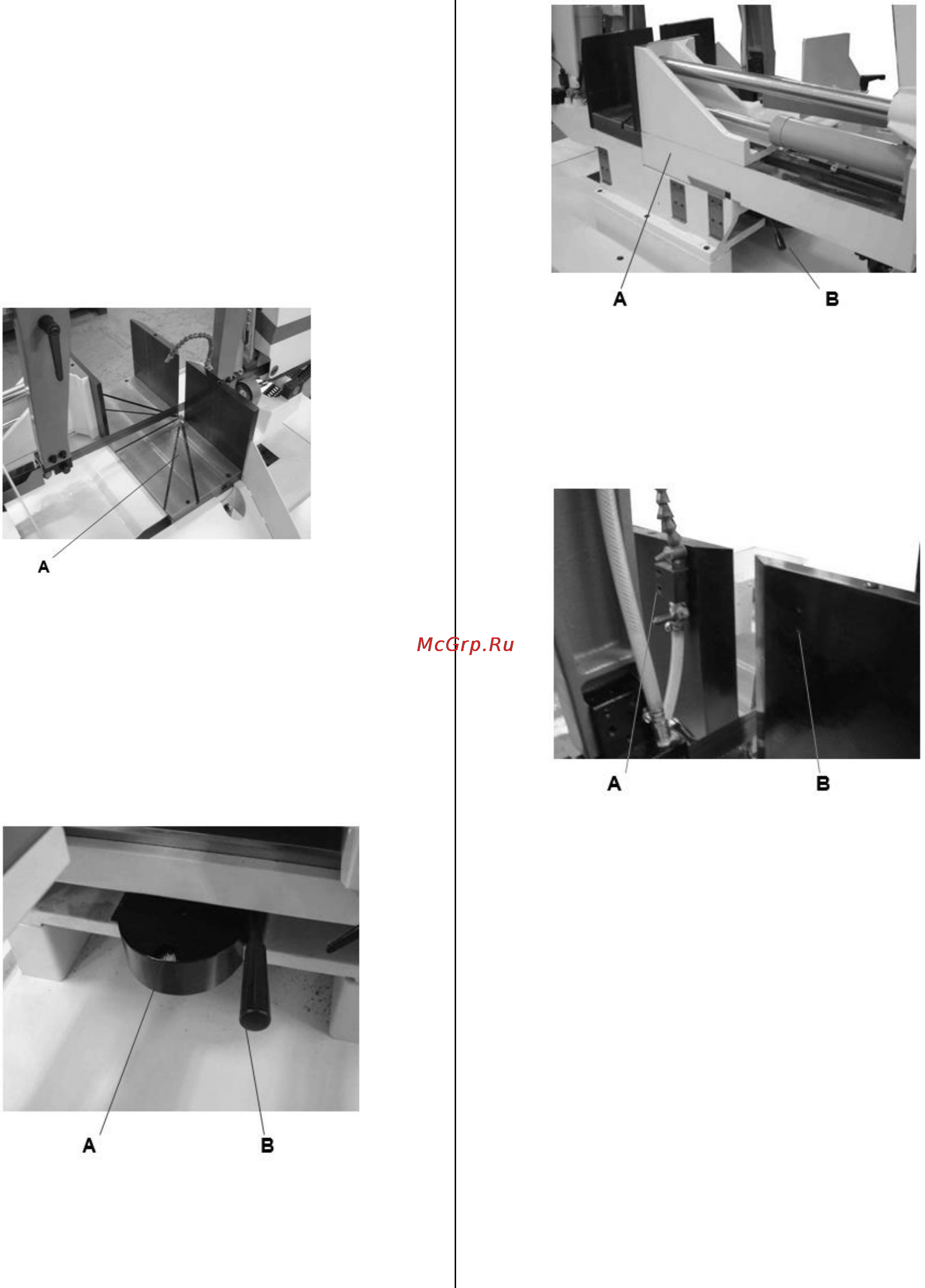

6.7 Настройка тисков и установка угла распила
Шаг угла поворота пильной рамы составляет 15
градусов. Распиловочные пазы (Рис. 15, А) на
рабочем столе располагаются под углами 45 и 60
градусов. Но распил можно производить под
любым углом, выставленным по шкале.
Рис.15
Если вы производите распил под углом, кратным
15 градусам, выполните следующие шаги:
сдвиньте поворотную стопорную рукоятку (Рис. 16,
В) вправо, чтобы разблокировать поворотное
основание. Пользуясь шкалой (Рис.16, А)
установите пильную раму на желаемый угол.
Пильная рама может сама занять нужное
положение.
Рис.16
Для этого при достижении искомого угла слегка
покачайте раму вправо-влево. Когда рама займет
свое положение заблокируйте поворотную
стопорную рукоятку.
Рис.17
При смене угла распила подвижные тиски можно
смещать вперед-назад. Нажмите на стопорную
рукоятку (Рис. 17, В), чтобы разблокировать
подвижное основание тисков. Установите тиски в
нужное положение. Зафиксируйте основание
тисков с помощью стопорной рукоятки.
Рис.18
Если при смене угла распила сопло подачи СОЖ
(Рис. 18, А) мешает опоре направляющей пильного
полотна, снимите его и установите с другой
стороны опоры тисков (Рис.18, В).
6.8 СОЖ
Для максимально эффективной работы
ленточнопильного станка необходимо
использовать подходящую смазочно-
охлаждающую жидкость. Основной причиной
поломки зубьев является повышенное выделение
тепла. Поэтому для продолжительного срока
службы полотна и высокой скорости резания
необходимо использовать СОЖ. Зона резания и
шкивы пильного полотна всегда должны
находиться в чистоте. Скорость потока СОЖ
регулируется рычагом запорного клапана (Рис. 19,
А), который подает СОЖ к пильному полотну.
Рычаг (Рис. 19, А) показан в закрытом положении.
